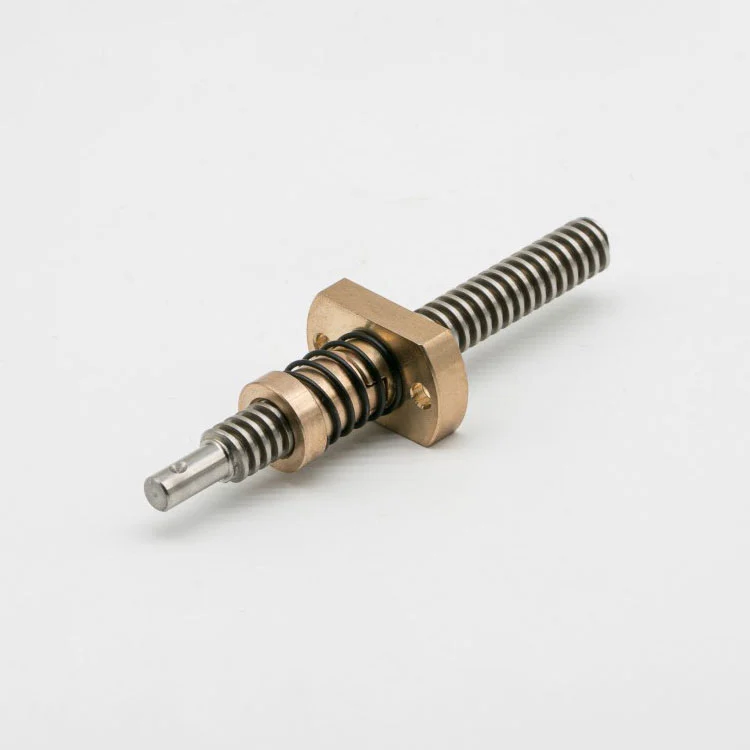

Trapecijos formos veržlė, apsauganti nuo smūgių, skirta 3D spausdintuvams gaminti

Laikydamasi „tikslaus suderinimo, lankstaus pritaikymo“ koncepcijos, „Maitu“ teikia visapusiškas „Anti-Backlash“ trapecinės veržlės, skirtos 3D spausdintuvams, pritaikymo paslaugas. Atsižvelgdami į jūsų 3D spausdintuvo tipą (FDM, SLA, SLS), Z ašies kėlimo apkrovą, spausdinimo greitį, sluoksnio storio reikalavimus ir montavimo erdvės dydį, galime pritaikyti pagrindinius parametrus, tokius kaip trapecinio sriegio specifikacija (metrinis / colis), veržlės bendrieji matmenys, padalinto tipo konstrukcijos dizainas, spyruoklės išankstinės apkrovos intensyvumas ir medžiagos pasirinkimas. Produktas turi kompaktišką integruotą struktūrą, puikiai suderinamą su pagrindinių 3D spausdintuvų (įskaitant stalinius ir pramoninius modelius) trapecijos formos švininiais varžtais ir gali būti tiesiogiai montuojamas ir keičiamas nekeičiant originalios perdavimo struktūros, o tai labai sumažina įrangos atnaujinimo ir priežiūros sunkumus.

Gaminio techninės specifikacijos

Pastaba: * nurodo specialias specifikacijas, kurias galima pritaikyti pagal jūsų 3D spausdintuvo modelį, spausdinimo tikslumo reikalavimus, Z ašies apkrovą ir įrengimo erdvę. Galime lanksčiai reguliuoti spyruoklės išankstinės apkrovos intensyvumą, kad jis atitiktų skirtingus FDM, SLA ir SLS 3D spausdintuvų spausdinimo greičius ir sluoksnio storio poreikius, užtikrinant optimalų atstūmimo efektą ir perdavimo stabilumą.

Paryškintos funkcijos ir 3D spausdinimui būdingi pranašumai

1. Tikslus atstūmimas su spyruokliniu kompensavimu: pritaikyta skelto tipo trapecijos formos sriegio struktūra kartu su itin elastinga preciziška spyruoklinio išankstinio įtempimo technologija – pagrindinė konstrukcija, kai veržlė padalinama į dvi dalis ir naudojant spyruoklę jas atskiriant, kad jos būtų glaudžiai prigludusios prie švininio varžto dantukų – tai gali lanksčiai pašalinti ašinį tarpą (valdoma 0-0.05 ašyje). nusvirimas ir padėties nukrypimas, kurį sukelia veržlės atstumas, ir išvengiama 3D spausdinimo defektų, tokių kaip sluoksnių nesutapimas ir žingsnių linijos, užtikrinant stabilią spausdinimo kokybę serija po partijos.

2. Stabili transmisija su reguliuojama išankstine apkrova: įtaisyta tiksli spyruoklė turi puikų atsparumą nuovargiui, kuri ilgą laiką gali išlaikyti stabilią išankstinės apkrovos jėgą (po 8 000 ir daugiau valandų nepertraukiamo veikimo nėra akivaizdaus atstūmimo), o išankstinės apkrovos intensyvumą galima reguliuoti pagal 3D spausdintuvo apkrovos ir tikslumo reikalavimus, subalansuojant variklio veikimo sklandumą.

3. Atsparus nusidėvėjimui ir eksploatacinėms medžiagoms: taikant 3D spausdintuvų darbo aplinką (pavyzdžiui, eksploatacinių medžiagų likučius, karšto sluoksnio spinduliuotę), 3D spausdintuvams skirtos trapecinės veržlės nuo smūgių paviršius yra apdorojamas specialia dilimui atsparia ir lipniąja danga, kuri gali veiksmingai išlaikyti atsparumą PLA, erozijai ir kitoms dėvėjimui, ABS. stabilus veikimas temperatūros diapazone nuo -10 ℃ iki 140 ℃, išvengiant sriegio užstrigimo dėl likučių sukibimo.

4. Ekonomiškas ir lengvai prižiūrimas: Palyginti su nulinio veikimo veržlėmis, šis produktas turi daugiau pagrįstų sąnaudų ir geresnį pritaikomumą, todėl tinka plataus masto populiarinimui ir pritaikymui; padalinto tipo konstrukciją lengva išardyti ir prižiūrėti, o susidėvėjusią spyruoklę galima pakeisti savarankiškai, taip sumažinant 3D spausdintuvo įrangos priežiūros išlaidas.

Našumo metrika ir kokybės kontrolės standartai

1. 3D spausdinimui pritaikytų medžiagų pasirinkimas: pasirenkamas POM inžinerinis plastikas (savaime tepantis, lengvas, ekonomiškas) ir sustiprinto bronzos lydinio (didelė apkrova, atspari dilimui) medžiagos, tarp kurių POM medžiaga ypač tinka staliniams 3D spausdintuvams, pasižymi puikiomis savaiminio tepimo savybėmis ir maža trintimi pramoniniu spausdintuvu, o sustiprintas3 reikalavimus, visiškai atitinkančius skirtingų 3D spausdintuvų tipų darbo charakteristikas.

2. Tikslumo kontrolės indikatoriai: sriegio tikslumas pasiekia ISO 4 lygį, žingsnio paklaida yra mažesnė nei ± 0,004 mm, atstumas gali būti stabiliai valdomas 0,005–0,01 mm ribose, o padėties pakartojamumas yra ≤ ± 0,006 mm, atitinkantis daugumos 3D spausdinimo modelių, gamybos prototipų ir spausdinimo modelių tikslumo reikalavimus.

3. Patvarumas ir tarnavimo laikas: po paviršiaus sustiprinimo atsparumas dilimui yra 65% didesnis nei įprastų trapecinių veržlių, o eksploatavimo laikas gali siekti daugiau nei 3,5 metų, kai naudojamas įprastas ir reguliariai prižiūrimas; Įmontuota tiksli spyruoklė naudoja didelio elastingumo lydinio medžiagą, kuri gali atsispirti nuovargio deformacijai ir užtikrina ilgalaikį stabilų veikimą.

4. Platus suderinamumas ir paprastas montavimas: Standartizuotas 3D spausdintuvams skirtos trapecinės veržlės nuo atsukimo jungės dizainas yra suderinamas su pagrindiniais 3D spausdintuvų modeliais (pvz., Creality Ender serija, Prusa, Anycubic) ir puikiai suderinamas su 8 mm T8 ir kita įprasta trapecijos formos švino įranga, kuri gali būti tiesiogiai pakeista be modifikavimo. gerinant montavimo efektyvumą.

Pagrindiniai „Maitu“ 3D spausdintuvo komponentų, apsaugančių nuo atšokimo, pranašumai

1. Į scenarijų orientuoti MTTP pajėgumai: mūsų mokslinių tyrimų ir plėtros komandą sudaro 7 vyresnieji inžinieriai, turintys daugiau nei 7 metų patirtį 3D spausdintuvo perdavimo komponentų srityje, daugiausia dėmesio skiriantys 3D spausdinimo scenarijų tyrimams ir plėtrai ir anti-atlenkimo technologijos optimizavimui, įsisavinti pagrindines technologijas, tokias kaip suskaidyto tipo sriegio projektavimas ir spyruoklinės išankstinės apkrovos kalibravimas, ir optimizuoti spausdintuvo charakteristikų struktūrą, kad būtų išvengta pernelyg didelės perdavimo funkcijos.

2. Griežtas kokybės tikrinimo procesas: aprūpintas profesionaliomis gamybos linijomis ir 3D spausdintuvo veržlių, skirtų veržlėms, tikslumo bandymo įranga, kiekvienam gaminiui prieš išeinant iš gamyklos atliekamas griežtas laisvumo aptikimas, spyruoklės išankstinės apkrovos bandymas, nusidėvėjimo bandymas ir atsparumo aukštai temperatūrai bandymas, 100% kvalifikacinis lygis, užtikrinantis, kad kiekviena veržlė atitiktų stabilaus 3D spausdintuvo veikimo reikalavimus.

3. Turtinga pritaikymo patirtis: daugiau nei 2800 3D spausdintuvų gamintojų ir naudotojų pateikę individualius sprendimus, apsaugančius nuo atsukimo, turime didelę patirtį derindami įvairių tipų 3D spausdintuvus (FDM, SLA, SLS) ir galime pritaikyti gaminius pagal konkrečius jūsų įrangos parametrus ir spausdinimo reikalavimus, užtikrindami nepriekaištingą pritaikymą.

4. Autoritetingas sertifikavimas ir rinkos pripažinimas: Išlaikytas ISO 9001 kokybės vadybos sistemos sertifikavimas ir RoHS aplinkosaugos sertifikatas, su daugybe patentų, susijusių su anti-backlash perdavimo technologija, aptarnaujančia vietinius ir užsienio 3D spausdintuvų prekės ženklus ir mėgėjus, o produktai buvo labai pripažinti dėl savo stabilumo ir ekonomiškumo.

Tinkinimo procesas ir visos paslaugos palaikymas

1. Paklausos komunikacijos ir programos projektavimas: mūsų profesionali techninė komanda teikia individualias konsultacijas, puikiai supranta jūsų 3D spausdintuvo modelį, spausdinimo tikslumą, Z ašies apkrovą, montavimo erdvę ir kitus reikalavimus bei pateikia tikslinius gaminio pritaikymo planus, įskaitant medžiagų pasirinkimą, išankstinio apkrovos intensyvumo reguliavimą ir konstrukcijos dizainą, kad gaminys puikiai atitiktų jūsų įrangą.

2. Bandomosios gamybos ir našumo bandymai: pagal patvirtintą pritaikymo planą užbaigiame 2D/3D brėžinio projektavimą, atliekame bandomąją gamybą ir bandome pavyzdį atitinkamu 3D spausdintuvu, kad patikrintume atstūmimo efektą, perdavimo sklandumą ir diegimo suderinamumą, taip pat koreguojame ir optimizuojame, kol jis atitiks jūsų reikalavimus prieš pradedant masinę gamybą.

3. Pakuotės ir transportavimo apsauga: naudokite antistatinę, drėgmei ir susidūrimui atsparią pakuotę, kuri gali veiksmingai užkirsti kelią 3D spausdintuvo konstrukcijų trapecijos veržlėms nuo smūgių sugadinimo transportavimo metu ir išvengti statinės elektros įtakos elektroniniams 3D spausdintuvo komponentams; bendradarbiauti su profesionaliomis logistikos įmonėmis, kad būtų užtikrintas savalaikis ir saugus produkcijos pristatymas.

4. Efektyvus pristatymo įsipareigojimas: standartiniai modeliai, tinkami įprastiems 3D spausdintuvams, yra sandėlyje, pristatymo laikas 1-3 darbo dienos; pritaikyti gaminiai pristatomi per 6-10 darbo dienų, efektyviai sutrumpinant Jūsų įrangos priežiūros ir atnaujinimo ciklą, užtikrinant normalią 3D spausdinimo darbų eigą.

5. Aptarnavimas po pardavimo ir techninis palaikymas: suteikite 24 mėnesių kokybės garantijos laikotarpį, profesionalūs technikai teikia techninę pagalbą internetu ir vietoje, laiku išsprendžia gaminio diegimo, derinimo ir naudojimo problemas; nemokamą pažeistų dalių (įskaitant spyruokles) pakeitimą garantiniu laikotarpiu, užtikrinant nerūpestingą naudojimą.

Diegimo vadovas ir kasdienės priežiūros patarimai

1. Montavimo žingsniai: Prieš montuodami, nuvalykite veržlės ir atitinkamo švino varžto sriegio paviršių bepūkuotu skudurėliu, pamirkytu bevandeniame etanolyje, kad pašalintumėte dulkes, alyvos dėmes ir vartojimo likučius, užtikrinant tvirtą sukibimą; sklandžiai įstatykite veržlę ant švino varžto, sureguliuokite išankstinės apkrovos intensyvumą pagal įrangos reikalavimus ir tvirtai pritvirtinkite flanšą prie judančios 3D spausdintuvo dalies, kad išvengtumėte laisvo montavimo, kuris paveiktų atstūmimo efektą.

2. Reguliari priežiūra: rekomenduojama kas 2,5 mėnesio tikrinti atstumą, spyruoklės išankstinės įtempimo būseną ir sriegio švarumą (reguliuoti pagal spausdinimo dažnumą); aptikus vartojimo likučių ar dulkių, laiku jas nuvalykite; Kas 5 mėnesius įpilkite nedidelį kiekį specialios tepalinės alyvos, kad sumažintumėte trintį ir pailgintumėte veržlės bei švino varžto tarnavimo laiką.

3. Sandėliavimo reikalavimai: laikykite švarioje, sausoje ir antistatinėje aplinkoje (temperatūra 10-25 ℃, drėgmė ≤40%), venkite sąlyčio su aukšta temperatūra, korozinėmis medžiagomis ir 3D spausdinimo eksploatacinėmis medžiagomis, apsaugokite nuo sriegio deformacijos ir spyruoklės nuovargio bei užtikrinkite gaminio atsparumą atstūmimui.

4. Atsargumo priemonės naudojant: 3D spausdintuvo veikimo metu venkite per didelės Z ašies apkrovos ir staigios X/Y ašies judėjimo, taip pat neardykite veržlės savo nuožiūra, kad nepažeistumėte skelto tipo konstrukcijos ir spyruoklės; venkite pašalinių daiktų patekimo į sriegio tarpą, kad neužstrigtumėte siuntimas ir pakenktumėte spausdinimo tikslumui.

Taikomi 3D spausdintuvų modeliai ir taikymo scenarijai

1. Staliniai FDM 3D spausdintuvai: Taikoma stalinių FDM 3D spausdintuvų (tokių kaip Creality Ender 3/5, Prusa i3) Z ašies kėlimo mechanizmui ir X/Y ašies padavimo mechanizmui, efektyviai pašalinant atstumą, užtikrinantį stabilų sluoksnio storį ir tikslią padėties nustatymą, pagerinant spausdintų modelių paviršiaus apdailą ir spausdinant mažus gamybos būdus.

2. Pramoniniai FDM/SLA/SLS 3D spausdintuvai: tinka pramoninio lygio 3D spausdintuvų tiksliam perdavimo mechanizmui, pasižymi stabiliu atstūmimo efektyvumu ir didele laikomoji galia, prisitaiko prie ilgalaikių nepertraukiamo pramoninės gamybos spausdinimo poreikių, užtikrina spausdinamų dalių nuoseklumą ir matmenų tikslumą, tinka pramoninių dalių gamybai ir prototipų gamybai.

3. „Hobby“ ir „pasidaryk pats“ 3D spausdintuvai: „Anti-Backlash“ trapecinė veržlė, skirta 3D spausdintuvų konstrukcijoms, tinka pritaikytiems „pasidaryk pats“ 3D spausdintuvams ir mėgėjų įrangai, pasižyminti ekonomiškais pranašumais ir lengvu montavimu bei priežiūra, o tai gali efektyviai pagerinti įrangos spausdinimo tikslumą be didelių išlaidų, tenkinant aukštos kokybės spausdintojų poreikius.

4. Švietimo ir tyrimų 3D spausdintuvai: taikomi 3D spausdintuvams, naudojamiems švietimo ir mokslinių tyrimų srityse, turintiems stabilų našumą ir reguliuojamą išankstinės apkrovos intensyvumą, kurie gali atitikti skirtingus mokymo demonstravimo ir mokslinių tyrimų eksperimentų tikslumo reikalavimus ir padėti pagerinti mokymo ir tyrimų efektyvumą bei kokybę.

DUK ir techninė pagalba

1. Kuo skiriasi ši trapecinė veržlė, apsauganti nuo atotrūkio, ir 3D spausdintuvams skirta trapecinė veržlė su nuliniu laisvumu? Nulinio laisvumo veržlė siekia absoliutaus tarpo (0 μm), kuri yra tinkama didelio tikslumo spausdinimo scenarijams, tačiau turi didesnę kainą; Šiame gaminyje įdiegta spyruoklės išankstinės apkrovos kompensavimo technologija, kuri gali lanksčiai pašalinti atstumą (0,005–0,01 mm), pasižyminti didesne kaina ir geresniu prisitaikymu, tinka daugeliui 3D spausdinimo scenarijų ir yra lengviau prižiūrima.

2. Ar šis gaminys gali būti pritaikytas prie 8 mm T8 švino varžto, dažniausiai naudojamo 3D spausdintuvuose? Taip, mūsų standartiniai modeliai puikiai suderinami su 8 mm T8 trapecijos formos švino varžtais (2 mm žingsnio, 8 mm švino), paprastai naudojamais 3D spausdintuvuose, taip pat gali būti pritaikyti pagal kitas švino varžtų specifikacijas, kad būtų užtikrintas tiesioginis montavimas ir suderinimas.

3. Ar po montavimo galima reguliuoti išankstinės apkrovos intensyvumą? Taip, gaminys sukurtas su reguliuojama išankstinės apkrovos struktūra, kuri gali lanksčiai reguliuoti spyruoklės išankstinės apkrovos intensyvumą pagal 3D spausdintuvo apkrovą ir spausdinimo tikslumo reikalavimus po įdiegimo, subalansuodama priešpriešinį poveikį ir perdavimo sklandumą.

4. Kaip įvertinti, ar veržlės priešpriešinis poveikis yra normalus naudojimo metu? Įdiegę rankiniu būdu perkelkite 3D spausdintuvo Z ašį ir X/Y ašį, kad nebūtų akivaizdaus laisvumo ar drebėjimo; spausdinimo metu stebėkite sluoksnio storio nuoseklumą ir modelio paviršiaus lygumą, jei nėra sluoksnio nesutapimo ar žingsnių linijų, tai rodo, kad atstūmimo efektas yra normalus.

5. Koks yra įmontuotos spyruoklės tarnavimo laikas? Įmontuotoje tikslioje spyruoklėje naudojama labai elastinga lydinio medžiaga, kuri normaliai naudojant gali išlaikyti stabilų veikimą daugiau nei 3,5 metų, o nusidėvėjus ją galima pakeisti atskirai, taip sumažinant gaminio priežiūros išlaidas.

6. Ar teikiate technines gaires dėl masinių užsakymų? Taip, masiniams užsakymams atsiųsime profesionalius technikus, kad jie pateiktų montavimo, derinimo ir priežiūros nurodymus vietoje, taip pat pateiks išsamius montavimo ir priežiūros vadovus, užtikrinančius, kad 3D spausdintuvams skirta trapecinė veržlė, apsauganti nuo atšokimo, gali užtikrinti geriausią jūsų 3D spausdintuvų našumą.
