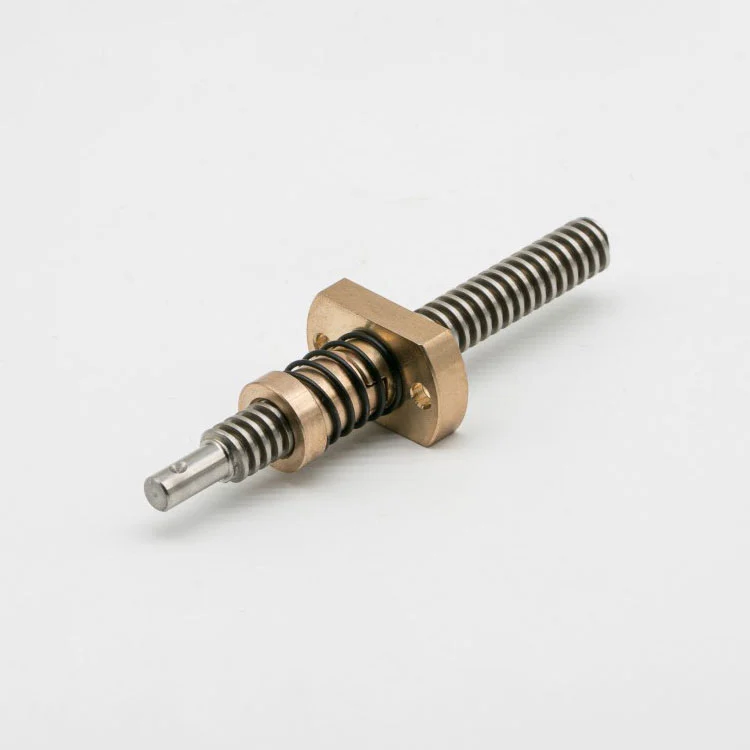

Trapecinė veržlė, apsauganti nuo smūgių, skirta automatizavimui

Kaip „Anti-Backlash Trapezoidal Nut for Automation“ gamintojas, „Maitu“ laikosi scenarijais pagrįsto pritaikymo koncepcijos ir teikia tikslinius pritaikymo sprendimus pagal faktinius jūsų automatikos įrangos darbo poreikius. Atsižvelgdami į įrangos apkrovos diapazoną, perdavimo greitį, padėties nustatymo tikslumo reikalavimus, montavimo sąsajos dydį ir darbo aplinką (pvz., daug dulkių, aukštą temperatūrą, didelę drėgmę), galime lanksčiai pritaikyti pagrindinius parametrus, tokius kaip trapecinio sriegio specifikacija (metrinė / imperinė), veržlės konstrukcijos tipas, sudėtinė išankstinė apkrova, dilimui atsparios dangos tipas ir bendras dydis. Gaminys turi universalų modulinės sąsajos dizainą, suderinamą su pagrindiniais automatikos įrangos trapeciniais švino varžtais ir gali būti tiesiogiai surinktas nekeičiant originalios įrangos struktūros, efektyviai sumažinant įrangos transformavimo ir atnaujinimo sunkumus ir išlaidas.

Gaminio techninės specifikacijos

Pastaba: * nurodo specialias specifikacijas, kurias galima pritaikyti pagal jūsų automatikos įrangos konstrukcinį projektą, apkrovos diapazoną, perdavimo greitį ir padėties nustatymo tikslumo reikalavimus. Galime lanksčiai reguliuoti kompozicinės išankstinės apkrovos jėgą, dilimui atsparios dangos tipą ir sriegio tikslumą bei griežtai laikytis GB/T 17587-2018 ir pramoninės automatikos perdavimo standartų gamybai, kad atitiktume skirtingų automatikos įrenginių aukšto dažnio, didelės apkrovos ir didelio efektyvumo darbo poreikius, užtikrinant stabilią transmisiją, mažą susidėvėjimą ir ilgą tarnavimo laiką. Tuo pačiu metu mes galime pateikti didelių dydžių sriegių specifikacijas ir aukštai temperatūrai atsparią dangą pagal jūsų poreikius, dar labiau pagerindami suderinamumą su sunkia automatikos įranga.

Pagrindiniai funkciniai pranašumai ir pritaikomumas automatizavimo scenarijams

Sudėtinė elastinga išankstinė apkrova, stabilus aukšto dažnio atbulinis pasipriešinimas: Pritaikius pagrindinę kompozicinės elastinės išankstinės apkrovos konstrukciją kartu su tiksliai šlifuotu trapeciniu sriegiu, kuri skiriasi nuo ankstesnių gaminių išankstinės apkrovos struktūrų, užtikrina stabilų išankstinės apkrovos valdymą esant aukšto dažnio slenkamiems judesiams, stabiliai valdant ašinį atstumą iki 0,0103 mm esminių problemų. nuokrypis, judesio virpėjimas ir transmisijos efektyvumo sumažėjimas, kurį sukelia ašinis blyksnis automatikos įrangoje, užtikrinantis automatizuotų gamybos operacijų stabilumą ir nuoseklumą.

Dėvėjimui atsparios dangos sutvirtinimas, ilgas tarnavimo laikas: sriegio paviršius padengtas pramoninės klasės dilimui atsparia ir savaime sutepančia danga, kuri efektyviai sumažina trintį tarp veržlės ir švininio sraigto, pagerina atsparumą dilimui ir atsparumą korozijai, prisitaiko prie automatikos įrangos aukšto dažnio stūmoklio ir kintamos apkrovos darbo charakteristikų, o tarnavimo laikas pailgėja 30 %, palyginti su įprastomis veržlėmis. komponentų keitimo ir įrangos prastovos praradimo.

Didelė laikomoji galia, prisitaikanti prie kintamos apkrovos operacijų: optimizuotas konstrukcinis dizainas, naudojant didelio stiprumo lydinio medžiagas, pasižyminčias puikiomis apkrovomis ir atsparumu smūgiams, gali prisitaikyti prie automatikos įrangos kintamos apkrovos darbo sąlygų (dinaminė leistina trauka iki 850N), užtikrinanti stabilią transmisiją be deformacijos net ir esant didelei apkrovai bei atitinkanti sunkios apkrovos robotų automatikos ir automatinės įrangos transmisijos reikalavimus.

Modulinis universalus dizainas, lengvas surinkimas ir priežiūra: pritaikytas modulinės sąsajos dizainas, suderinamas su pagrindiniais automatikos įrangos trapeciniais švininiais sraigtais, o ši „Anti-Backlash“ trapecinė veržlė automatizavimui gali būti tiesiogiai surinkta nekeičiant originalios įrangos struktūros; nuimamas išankstinės apkrovos reguliavimo komponentas yra skirtas palengvinti išankstinės apkrovos jėgos reguliavimą ir kasdienę priežiūrą, sumažinant automatikos įrangos priežiūros sunkumus ir išlaidas.

Našumo parametrai ir pramoninio lygio kokybės užtikrinimas

Didelio stiprumo medžiagų pasirinkimas: didelio stiprumo legiruotasis plienas (40Cr) ir nerūdijantis plienas (304) (pasirinktinai), pasižymintis puikiomis mechaninėmis savybėmis, atsparumu dilimui ir atsparumu korozijai. Tarp jų, 40Cr legiruotasis plienas tinkamas didelės apkrovos automatikos įrangai (pvz., Robotams, CNC staklėms), o 304 nerūdijantis plienas tinka automatikos įrangai, kurioje yra didelė drėgmė, didelė korozijos aplinka (pvz., Maisto perdirbimo automatizavimo linijos), visiškai atitinkantis įvairių automatizavimo scenarijų medžiagų reikalavimus ir atsižvelgiant į pramonės automatikos perdavimo standartų perdavimo komponentus.

Efektyvus perdavimo tikslumas: sriegio tikslumas pasiekia ISO 4 lygį, žingsnio paklaida yra mažesnė nei ± 0,003 mm, padėties pakartojamumas yra ≤ ± 0,005 mm, tarpas yra valdomas 0,003–0,010 mm atstumu, o tai visiškai atitinka automatikos įrangos perdavimo tikslumo reikalavimus, užtikrinant, kad būtų galima pasiekti tikslią perdavimo, padėties automatizavimo ir gamybos efektyvumą bei efektyvumą.

Aplinkos prisitaikymas ir stabilumas: gaminys gali išlaikyti stabilų veikimą nuo -20 ℃ iki 150 ℃ temperatūros diapazone, turi stiprų atsparumą pramoninėms dulkėms, naftos taršai ir cheminiams reagentams, tinka įvairioms pramonės automatizavimo aplinkoms (pvz., dirbtuvėms, sandėliams, aukštos temperatūros gamybos linijoms). Jis gali ilgą laiką stabiliai veikti aukšto dažnio slenkamuoju judesiu (1000 ir daugiau kartų per valandą), nepablogindamas našumo, užtikrindamas nuolatinį ir stabilų automatikos įrangos veikimą.

Sauga ir patikimumas: Įrengta patikima savaiminio užsirakinimo funkcija, kuri gali veiksmingai užkirsti kelią automatikos įrangos slydimui esant statinei apkrovai ir staigaus elektros energijos tiekimo sutrikimo metu, užtikrinant įrangos veikimo saugumą ir vietoje dirbančių operatorių saugumą; Automatizavimo trapecinė veržlė, apsauganti nuo smūgių, išlaikė griežtą nuovargio ir smūgio testą ir gali atlaikyti ilgalaikį kintamos apkrovos veikimą nepažeisdama konstrukcijų ir labai patikimai.

Pagrindiniai Maitu pranašumai

1. Į automatizavimą orientuoti MTTP pajėgumai: mūsų mokslinių tyrimų ir plėtros komandoje dirba 8 vyresnieji inžinieriai, turintys daugiau nei 12 metų patirtį pramoninės automatikos perdavimo komponentų srityje, daugiausia dėmesio skiriantys MTTV ir automatizavimo scenarijų apsaugos nuo atstūmimo technologijos optimizavimui, įvaldantys pagrindines technologijas, tokias kaip kompozitinis elastinis išankstinės apkrovos dizainas ir dilimui atspari danga, ir optimizuoti gaminio struktūrą ir užtikrinti aukštus automatikos reikalavimus, aukštus įrangos reikalavimus. puikiai prisitaiko prie įvairių tipų automatikos įrangos.

2. Pramoninė gamyba ir griežtas kokybės tikrinimas: aprūpintas pažangiomis pramoninėmis gamybos linijomis ir profesionalia tikslumo bandymo įranga (pvz., tikslumo matavimo prietaisu, nuovargio testeriu, nusidėvėjimo testeriu), kiekvienas gaminys prieš išeinant iš gamyklos yra griežtai aptinkamas, apkrovos, nusidėvėjimo bandymas ir prisitaikymo prie aplinkos bandymas, atitinkantis GB/T 17588 ir pramonės automatizavimo normą 1%, 0% 001. kiekviena veržlė atitinka automatikos įrangos didelio našumo ir patikimumo reikalavimus.

3. Turtinga patirtis automatizavimo scenarijų pritaikymo srityje: daugiau nei 2300 automatikos įrangos gamintojų pateikę individualius sprendimus, apsaugančius nuo atbulinio smūgio, apimančius automatizuotas gamybos linijas, robotų ginklus, CNC stakles, išmaniąsias saugojimo sistemas ir kitas sritis, turime didelę patirtį derinant įvairius automatikos įrangos modelius ir galime pritaikyti gaminius pagal konkrečius jūsų automatikos įrangos parametrus ir darbo sąlygas.

4. Autoritetingas sertifikavimas ir rinkos pripažinimas: Išlaikytas ISO 9001 kokybės vadybos sistemos sertifikavimas, CE pramoninių gaminių sertifikavimas ir RoHS aplinkos apsaugos sertifikatas, su daugybe patentų, susijusių su automatikos transmisijos anti-backlash technologija, aptarnaujančia vietinius ir užsienio gerai žinomus automatikos įrangos prekės ženklus, o produktai buvo labai pripažinti dėl savo stabilumo, ilgaamžiškumo ir didelio automatizavimo srities, ypač didelio efektyvumo.

Tinkinimo procesas ir pramoninio lygio paslaugų garantija

1. Paklausos komunikacija ir schemų projektavimas: Mūsų profesionali automatikos techninė komanda teikia individualias konsultacijas, puikiai išmano jūsų automatikos įrangos konstrukcinius parametrus, apkrovos diapazoną, perdavimo greitį, padėties nustatymo tikslumo reikalavimus ir darbo aplinką bei suformuluoja tikslines pritaikymo schemas, įskaitant medžiagų parinkimą, išankstinės apkrovos jėgos reguliavimą, dilimui atsparios dangos tipą ir konstrukcinį dizainą bei griežtai remiasi pramoninės automatikos produktų perdavimo įrangos standartų atitikimu.

2. Bandomosios gamybos ir našumo tikrinimas: pagal patvirtintą pritaikymo schemą užbaigiame 2D / 3D brėžinio projektavimą, atliekame bandomąją gamybą ir bandome pavyzdį atitinkamoje automatikos įrangoje, kad patikrintume atstūmimo efektą, laikomąją galią, transmisijos efektyvumą ir įrengimo suderinamumą, taip pat koreguojame ir optimizuojame, kol jis atitiks faktinius automatikos įrangos darbo poreikius prieš pradedant masinę gamybą.

3. Pramoninė pakuotė ir saugus transportavimas: Priimkite pramoninės klasės anti-susidūrimo pakuotę, kuri gali veiksmingai apsaugoti gaminį nuo pažeidimų transportavimo metu, išvengti sriegio deformacijos ir išankstinės apkrovos konstrukcijos pažeidimo, taip pat užtikrinti, kad automatizavimo trapecinė veržlė būtų tiesiogiai sumontuota ir naudojama išpakavus, ypač tinka masiniam automatikos įrangos komponentų transportavimui.

4. Efektyvus pristatymas ir atsargų garantija: standartiniai modeliai, tinkami pagrindinei automatikos įrangai, yra sandėlyje, pristatymo laikas 1-3 darbo dienos; pritaikyti gaminiai pristatomi per 7-10 darbo dienų, efektyviai sutrumpinant Jūsų automatikos įrangos gamybos ir transformavimo ciklą, užtikrinant normalų gamybos linijų darbą.

5. Aptarnavimas po pardavimo ir techninis palaikymas: suteikite 30 mėnesių kokybės garantijos laikotarpį, profesionalus automatikos techninis personalas teikia visą parą veikiančią techninę pagalbą internetu ir vietoje, laiku išsprendžia gaminio diegimo, derinimo, priežiūros ir naudojimo problemas; nemokamą pakeitimą, jei per garantinį laikotarpį iškyla produkto kokybės problemų, ir profesionalias techninės priežiūros rekomendacijas, kad prailgintumėte gaminio ir automatikos įrangos tarnavimo laiką.

Montavimo ir kasdienės priežiūros gairės

1. Standartiniai montavimo žingsniai: Prieš montuodami patikrinkite veržlės ir atitinkamo švino varžto švarumą, pašalinkite paviršiaus dulkes, alyvos dėmes ir kitus nešvarumus; sklandžiai pritvirtinkite veržlę ant švino varžto, venkite priverstinio montavimo, kad nepažeistumėte sriegio; sureguliuokite sudėtinę išankstinės apkrovos jėgą pagal automatikos įrangos apkrovos ir tikslumo reikalavimus ir tvirtai pritvirtinkite flanšą prie judančios įrangos dalies, kad išvengtumėte laisvo montavimo, kuris turi įtakos transmisijos tikslumui ir įrangos veikimo saugai.

2. Reguliari priežiūra ir priežiūra: rekomenduojama kas 1 mėnesį tikrinti atstumą, išankstinės apkrovos būseną ir sriegio susidėvėjimą (reguliuoti pagal naudojimo dažnumą); reguliariai į sriegio paviršių įpilkite pramoninės tepimo alyvos, kad sumažintumėte trintį ir apsaugotumėte dilimui atsparią dangą; reguliariai valykite sriegio tarpą, kad į vidų nepatektų pašaliniai daiktai ir nesustrigtų transmisija, užtikrinant ilgalaikį stabilų gaminio ir automatikos įrangos veikimą.

3. Sandėliavimo reikalavimai: Laikyti švariame, sausame ir gerai vėdinamame pramoniniame sandėlyje (temperatūra 10-25 ℃, drėgmė ≤45%), vengti sąlyčio su aukšta temperatūra, korozinėmis medžiagomis, aštriais daiktais ir dideliu slėgiu, apsaugoti nuo sriegio deformacijos, išankstinės apkrovos struktūros pažeidimų ir paviršiaus nusidėvėjimo bei užtikrinti Anti-Backlash automatikos, kuri yra ypač svarbi saugojimui, automatizacijai. atsargines dalis.

4. Atsargumo priemonės naudojant: Automatikos įrangos eksploatavimo metu venkite per didelės apkrovos, smarkaus paleidimo ir sustabdymo, taip pat neardykite veržlės savo nuožiūra, kad nepažeistumėte išankstinės apkrovos konstrukcijos ir sriegio; vengti svetimkūnių patekimo į sriegio tarpą, kad transmisija neužstrigtų ir nesugadintų automatikos įrangos; reguliariai tikrinkite savaiminio užsirakinimo veikimą, kad užtikrintumėte įrangos veikimo ir vietoje dirbančių operatorių saugumą.

Taikoma automatikos įranga ir pramonės scenarijai

1. Automatizuotos gamybos linijos: Taikomos automatizuotoms surinkimo linijoms, automatinėms tiekimo linijoms, automatinėms pakavimo linijoms ir kitai įrangai su stabilia transmisija ir dideliu efektyvumu, efektyviai pašalinančios ašinį atstumą, užtikrinančios gamybos operacijų nuoseklumą, gerinančios gamybos efektyvumą ir gaminių kvalifikacijos rodiklį, tinka elektronikos, automobilių, maisto, pakavimo ir kitoms pramonės šakoms.

2. Robotiniai ginklai ir CNC staklės: tinka pramoninėms robotinėms svirtims, CNC tekinimo staklėms, CNC frezavimo staklėms ir kitai įrangai, pasižyminti didele apkrova ir dideliu tikslumu, užtikrinanti tikslią robotų ginklų ir staklių velenų padėties nustatymą ir stabilų judėjimą, sumažinant apdorojimo klaidas ir taikoma mašinų gamybai, preciziniam apdorojimui ir kitose srityse.

3. Pažangi laikymo ir tvarkymo įranga: taikoma automatiniams krovikliams, AGV vežimėliams, išmaniesiems sandėliavimo stelažams ir kitai įrangai, pasižyminti dideliu prisitaikymu prie aplinkos ir ilgaamžiškumo, prisitaikanti prie aukšto dažnio stūmoklinio tvarkymo įrangos judėjimo, užtikrinanti stabilų perdavimą ir tikslią padėties nustatymą, taip pat taikoma logistikos, sandėliavimo ir kitose pramonės šakose.

4. Kita automatizavimo įranga: tinka automatinei testavimo įrangai, automatinio reguliavimo įrangai, linijiniams moduliams ir kitai įrangai, pasižyminti moduline konstrukcija ir tvirtu suderinamumu, atitinkanti skirtingų automatizavimo scenarijų tikslumo ir efektyvumo reikalavimus ir taikoma įvairioms pramonės sritims, tokioms kaip elektronika, prietaisai ir nauja energija.

Dažnai užduodami klausimai

1. Ar šį gaminį galima pritaikyti prie mano esamos automatikos įrangos švino sraigto?

Taip, mūsų standartiniai modeliai yra suderinami su pagrindiniais automatikos įrangos trapeciniais švininiais sraigtais, taip pat galime pritaikyti sriegio specifikaciją, veržlės dydį ir dilimui atsparią dangą pagal jūsų švino varžtų parametrus, užtikrindami tiesioginį surinkimą nekeičiant originalios automatikos įrangos struktūros ir suderindami automatikos įrangos didelės apkrovos ir aukšto dažnio darbo charakteristikas.

2. Kaip sureguliuoti išankstinės apkrovos jėgą, kad ji atitiktų skirtingas automatikos įrangos darbo sąlygas?

„Anti-Backlash“ trapecinė veržlė, skirta automatizacijai, sukurta su reguliuojama kompozitine išankstinės apkrovos struktūra, kuri gali lanksčiai reguliuoti kompozitinio elastingo komponento suspaudimo laipsnį pagal jūsų automatikos įrangos apkrovos diapazoną, perdavimo greitį ir padėties nustatymo tikslumo reikalavimus, subalansuodama atstūmimo efektą ir perdavimo efektyvumą bei prisitaikydama prie skirtingų automatikos įrangos darbo sąlygų.

3. Kaip įvertinti, ar veržlės priešpriešinis poveikis yra normalus naudojimo metu?

Įdiegę paleiskite automatikos įrangą, kad ji veiktų įprastu greičiu, stebėkite, ar nėra judesio virpėjimo ar neįprasto triukšmo; naudokite tikslią matavimo priemonę padėties nustatymo pakartojamumui nustatyti, jei pakartojamumo paklaida yra ±0,005 mm ribose, tai rodo, kad atstūmimo efektas yra normalus, o gaminys atitinka automatikos įrangos tikslumo reikalavimus.

4. Koks yra gaminio eksploatavimo laikas aukšto dažnio režimu?

Gaminyje naudojama nusidėvėjimui atspari danga ir labai stipri medžiaga, kuri gali išlaikyti stabilų veikimą daugiau nei 4 metus esant aukšto dažnio slenkamiems judesiams (1000 ir daugiau kartų per valandą) ir atliekant įprastą priežiūrą, kuri yra 30% ilgesnė nei įprastos veržlės, apsaugančios nuo atotrūkio, todėl sumažėja komponentų keitimo dažnis ir įrangos prastovos praradimas.

5. Ar teikiate techninę pagalbą masiniams automatikos įrangos užsakymams?

Taip, masiniams užsakymams atsiųsime profesionalius automatikos techninius darbuotojus, kad jie pateiktų montavimo, derinimo ir priežiūros nurodymus vietoje, taip pat pateiktų išsamius įrengimo ir priežiūros vadovus, atitinkančius pramoninės automatikos standartus, užtikrinant, kad jūsų automatizavimo įrangoje gaminys veiktų geriausiai, kad būtų išvengta atstūmimo ir transmisijos, ir pagerintų gamybos efektyvumą.
