Anglies plieno trapecijos formos švino varžtas

Suzhou Maitu daugiau nei 12 metų specializuojasi kokybiškų anglinio plieno trapecinių švino varžtų gamyboje, pardavime ir sprendimų paslaugose. Trapecinis švino sraigtas yra pagrindinis mechaninis komponentas, paverčiantis sukimosi judesį tiksliu linijiniu judesiu. Mūsų 30° trapecijos formos švininiai sraigtai yra sukurti taip, kad atitiktų klientų dizaino reikalavimus, o tai užtikrina puikų pajėgumų, patikimumo ir ekonomiškumo balansą visapusiškam pramoniniam pritaikymui.

Siųsti užklausą

Prekės aprašymas

Pagrindinis šio Kinijos anglinio plieno trapecinio švino varžto bruožasSudžou Maituyra jo 30 laipsnių sriegio kampas. Išsiskiriant nuo aštresnių V formos sriegių, naudojamų tvirtinimui, trapecijos formos varžtas turi 30° įskaičiuotą sriegio kampą (šoninį kampą) ir šaknį bei keterą, lygiagrečią varžto ašiai. Ši specifinė geometrija, standartizuota daugelyje tarptautinių sistemų, tokių kaip ISO metrinis trapecinis sraigtas, sukurta specialiai galios perdavimo ir apkrovos tikslais. Pavadinimas "trapecijos formos" kilęs iš sriegio profilio trapecijos formos, žiūrint skerspjūvyje.

Produkto privalumai

Puikus sąnaudų ir našumo santykis

Pagamintas iš aukštos kokybės anglinio plieno (C45, S45C, 1045), gaminys pasižymi puikia laikomoji galia ir galios perdavimo našumu, kartu išlaiko konkurencingesnę kainą, palyginti su nerūdijančio plieno alternatyvomis – puikiai atitinka pirkėjų didelio našumo ir sąnaudų kontrolės poreikį.

Optimizuota 30° sriegio geometrija

Pritaikytas ISO metrinis standartas 30° įtrauktas šono kampas su sriegio šaknimi ir viršūne lygiagrečiai varžto ašiai; ši trapecijos formos konstrukcija sumažina įtempių koncentraciją, padidina atsparumą dilimui ir užtikrina stabilų jėgos perdavimą esant didelėms apkrovoms, pranašesnis už aštrius V formos tvirtinimo sriegius.

Lankstus medžiagų pritaikymas

Be standartinio C45 (S45C/1045) anglinio plieno, mes palaikome pritaikytas anglinio plieno rūšis (mažesnis arba didesnis anglies kiekis), atsižvelgdami į kliento specifinius apkrovos, kietumo ir apdirbamumo reikalavimus, taip maksimaliai padidindami gaminio pritaikymą.

Patikima savaime užsifiksuojanti sauga

Išlaiko būdingą trapecinių varžtų savaiminio užsifiksavimo galimybę, užtikrinant negrįžtamumą – veržlę veikianti jėga nesukels atvirkštinio sukimosi, o tai užtikrina kritinę vertikalių keltuvų, kėlikliai ir tikslios padėties nustatymo sistemų saugumą, o švino kampas griežtai kontroliuojamas žemiau 5°, kad būtų optimalus savaiminio užsifiksavimo efektyvumas.

Puikus apdirbamumas ir suderinamumas

Anglies plieno medžiaga pasižymi puikiu apdirbamumu, todėl galima tiksliai valcuoti sriegius, apdirbti galus (nupjauti, gręžti, įpjauti įpjovas) ir sklandžiai suderinti su žalvario, bronzos arba sukonstruotomis polimerinėmis veržlėmis, sumažinant surinkimo sunkumus ir pagerinant sistemos stabilumą.

Keičiamo dydžio specifikacijų diapazonas

Apima platų standartinių ir specifinių gamybos parametrų spektrą (pagrindinis skersmuo 8–80 mm, švinas 1,5–12 mm), galimos kairiosios / dešinės pusės konfigūracijos, tiesiogiai atitinkančios įvairios pramoninės įrangos poreikius.

Gamybos parametrų standartas

Standartinių dydžių diapazonas

						Pagrindinis skersmuo (mm)
						Švinas (mm)
						Žingsnis (mm)
						Pradėti
						Kairė ranka RH/LH-Hand

							8

							1.5

							1.5

							1

						Galima

							10

							2

							2

							1

						Galima

							12

							2

							2

							1

						Galima

							12

							3

							3

							1

						Galima

							14

							3

							3

							1

						Galima

							16

							3

							3

							1

						Galima

							16

							4

							4

							1

						Galima

							18

							4

							4

							1

						Galima

							18

							5

							5

							1

						Galima

							20

							4

							4

							1

						Galima

							22

							4

							4

							1

						Galima

							22

							5

							5

							1

						Galima

							24

							5

							5

							1

						Galima

							25

							5

							5

							1

						Galima

							28

							5

							5

							1

						Galima

							30

							5

							5

							1

						Galima

							30

							6

							6

							1

						Galima

							32

							6

							6

							1

						Galima

							36

							6

							6

							1

						Galima

							40

							6

							6

							1

						Galima

							40

							7

							7

							1

						Galima

							50

							8

							8

							1

						Galima

Specifiniai gamybos parametrai

Individualios ir kelių paleidimo konfigūracijos

						Pagrindinis skersmuo (mm)
						Švinas (mm)
						Žingsnis (mm)
						Pradėti
						Kairė ranka RH/LH-Hand

							8

							2

							2

							1

							8

							4

							2

							2

							8

							8

							2

							4

							8

							12

							2

							6

							10

							3

							3

							1

						Galima

							10

							4

							2

							2

							10

							6

							3

							2

							12

							4

							2

							2

							12

							6

							3

							2

							12

							12

							3

							4

							14

							2

							2

							1

							14

							4

							4

							1

							14

							6

							3

							2

						Galima

							16

							5

							5

							1

							16

							6

							3

							2

							16

							8

							4

							2

						Galima

							16

							10

							5

							2

							16

							16

							4

							4

							20

							5

							5

							1

							20

							8

							4

							2

							20

							10

							5

							2

							20

							20

							5

							4

							22

							10

							5

							2

							24

							10

							5

							2

							25

							6

							1

							1

							25

							10

							5

							2

							25

							20

							5

							4

							28

							10

							5

							2

							30

							10

							5

							2

							30

							12

							6

							2

							32

							10

							5

							2

							32

							12

							6

							2

							38

							8

							8

							1

							40

							10

							5

							2

							40

							10

							10

							1

							48

							8

							8

							1

							50

							10

							10

							1

							60

							9

							9

							1

							60

							12

							12

							1

							70

							12

							12

							1

							80

							12

							12

							1

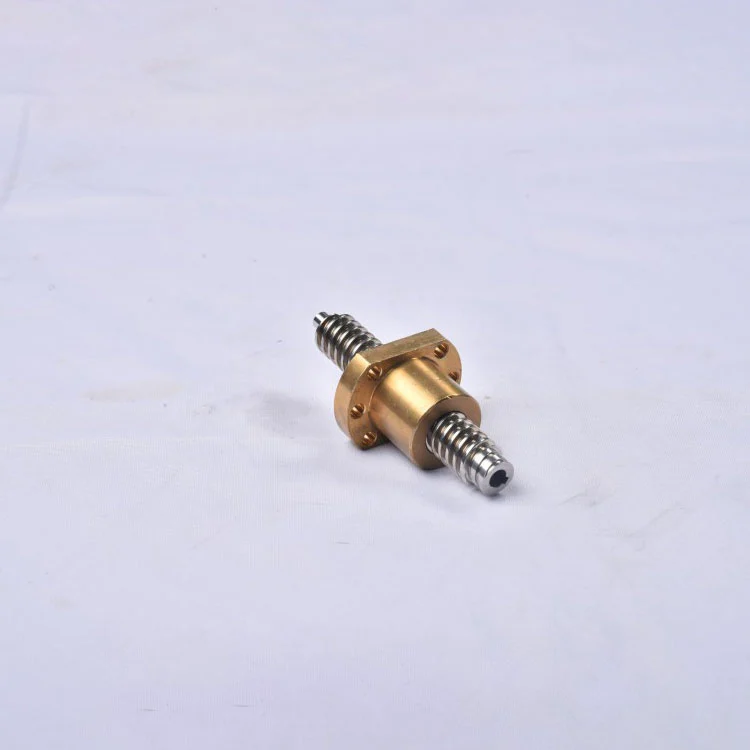

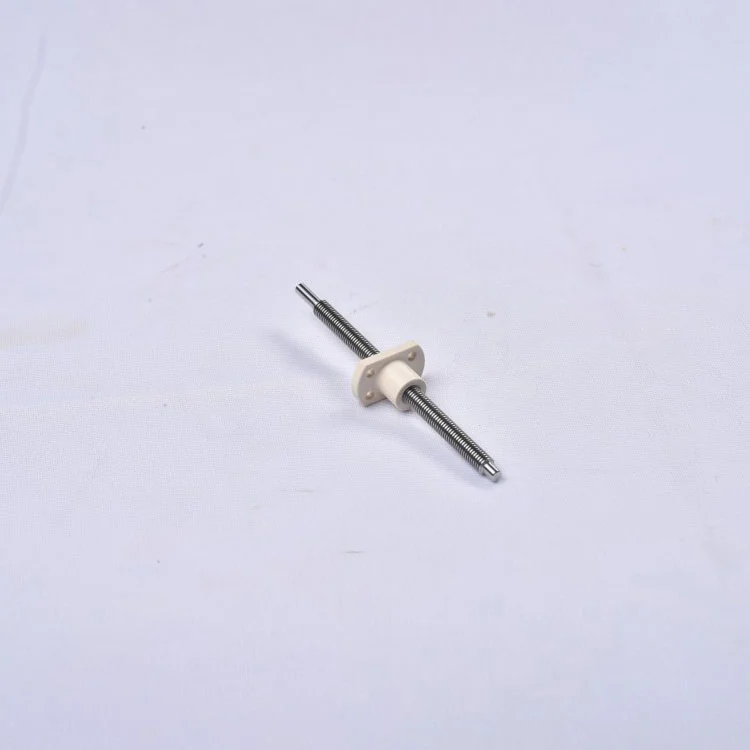

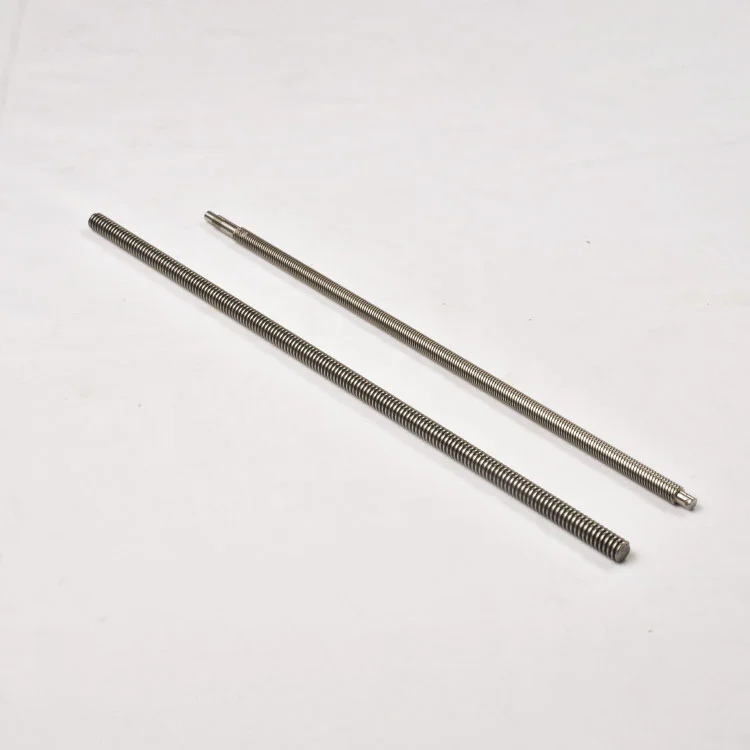

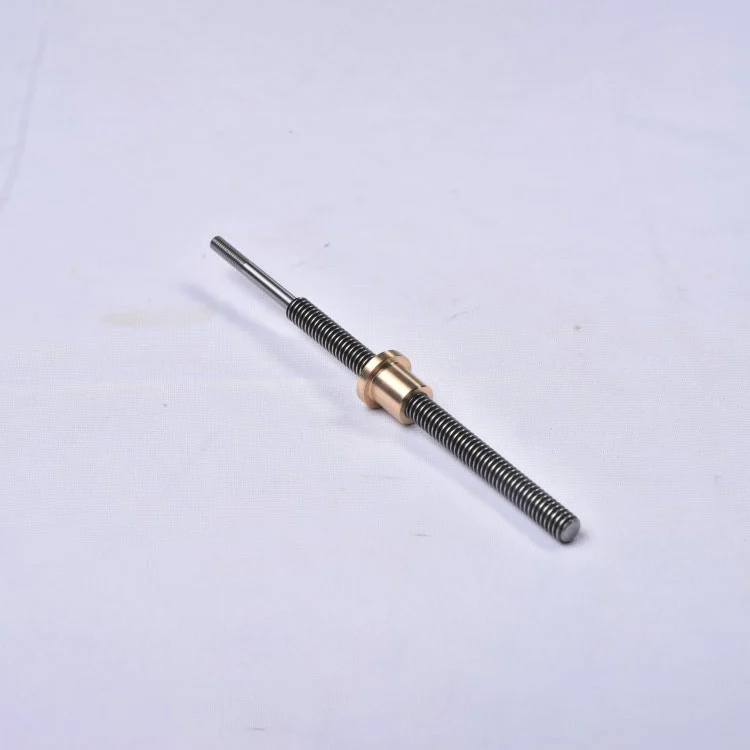

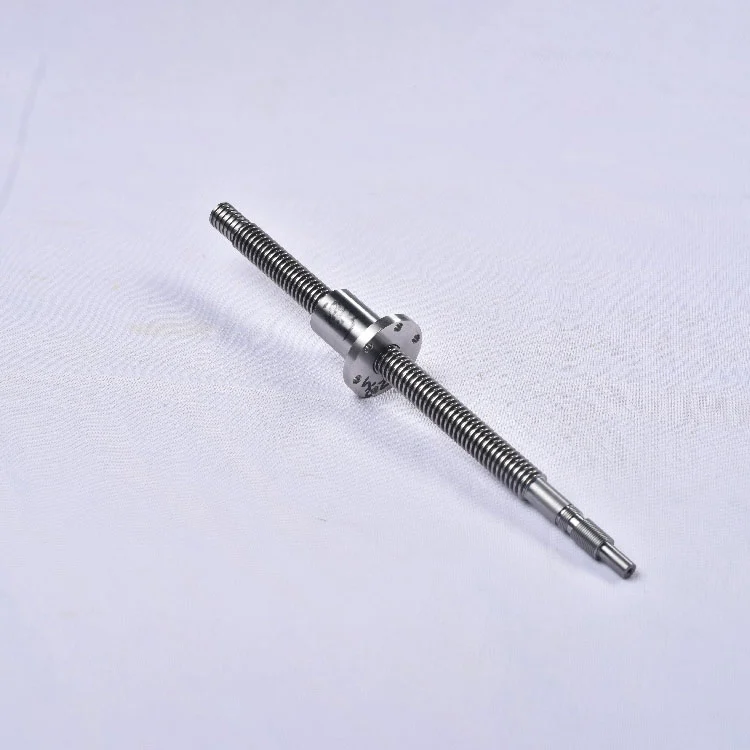

Produktų galerija

Gijos profilis ir informacija

Carbon Steel Trapezoidal Lead Screw thread profile

Produkto struktūra ir apdaila

Carbon Steel Trapezoidal Lead Screw structure

Produkto savybės

Savaiminio užsifiksavimo galimybė

Svarbi būdinga trapecinio varžto savybė yra jo gebėjimas užsifiksuoti. Tai reiškia, kad dėl jėgos, veikiančios veržlę, varžtas nesisuks atgal. Šis negrįžtamumas yra esminė saugos funkcija tokiose srityse kaip vertikalūs keltuvai, kėlikliai ir padėties nustatymo sistemos. Tačiau savaiminio užsirakinimo efektyvumas mažėja didėjant švino kampui, todėl paprastai kampas turi būti mažesnis nei 5 laipsniai, o mes pateikiame skaičiavimą jūsų įvertinimui ir pasirinkimui.

Gaminio medžiagos

Anglinio plieno rūšys ir veržlės

Anglies plieno trapecijos formos švino varžtas gali būti pagamintas įvairioms medžiagoms. Paprastai gaminamas anglinis plienas C45, kuris gali būti lygus 1045 arba S45C. Tačiau kitas anglies plienas, skirtas mažesnei arba didesnei anglies daliai, gali būti aptartas pagal jūsų pageidavimus. Siekiant pagerinti veikimą ir ilgaamžiškumą, trapecijos formos veržlė dažnai gaminama iš minkštesnės, dilimui atsparios medžiagos, pvz., žalvario, bronzos arba dirbtinio polimero. Mes palaikome pritaikytą pabaigos žygį ir veržlės formos gamybą kaip klientų brėžinius.

Kodėl verta rinktis Maitu

Daugiau nei 12 metų anglinio plieno varžtų specializacija

Daugiau nei 12 metų daugiausia dėmesio skyrėme anglinio plieno trapecinių švininių varžtų tyrimams ir plėtrai bei gamybai, įvaldydami pagrindines anglinio plieno sriegių formavimo, medžiagų terminio apdorojimo ir tikslaus valdymo technologijas – turėdami didelę patirtį derinant anglinio plieno rūšis (C45, S45C, 1045) su įvairiais pramonės scenarijais.

Pažangus anglies plieno apdorojimo pajėgumas

Įrengta 10 profesionalių gamybos linijų, įskaitant pažangias sriegių valcavimo stakles, didelio tikslumo CNC tekinimo stakles ir anglinio plieno specifinę terminio apdorojimo įrangą, užtikrinančią sriegio tikslumą, matmenų tikslumą ir gaminio mechanines savybes; Specializuota testavimo įranga (sriegio matuoklis, kietumo matuoklis) užtikrina, kad kiekvienas gaminys atitiktų ISO 9001 standartus.

Griežta kokybės kontrolė ir atsekamumas

Įdiegta 3 pakopų kokybės tikrinimo sistema (žaliava, pusgaminis, gatava produkcija) su 6 asmenų profesionalia QC komanda; visos anglinio plieno žaliavos yra tikrinamos ir sertifikuotos, o mūsų pačių sukurta ERP sistema realizuoja viso proceso gamybos ir kokybės atsekamumą, užtikrinantį gaminio nuoseklumą.

Vieno langelio tinkinimas ir techninė pagalba

Mūsų 10 vyresniųjų inžinierių teikia profesionalias pritaikymo paslaugas (medžiagos klasė, sriegio parametrai, galutinis apdirbimas) ir technines konsultacijas prieš pardavimą (savaiminio užsifiksavimo skaičiavimas, medžiagų pasirinkimo gairės), sprendžiant klientų taikymo problemas; Mes taip pat siūlome nemokamą mėginių gamybą bandymo patikrinimui.

Stabilus tiekimas ir pasaulinė paslauga

Turėdami dvi gamyklas (Sudžou, Dongguanas) pasiekiame vieno langelio vidinę gamybą nuo žaliavų įsigijimo iki gatavo produkto pristatymo, išvengdami kokybei kylančios rizikos dėl išorinio bendradarbiavimo; aptarnavome daugiau nei 5 000 vietinių ir užsienio klientų, per 3 metus įvykdėme daugiau nei 80 000 užsakymų užsienyje, užtikrindami masinių ir mažų partijų užsakymų pristatymą laiku.

Įrodyta pramonės reputacija

Mūsų trapeciniai švininiai sraigtai yra plačiai pripažinti linijinio judesio, kėlimo ir automatinių mašinų pramonėse, daugiausia dėmesio skiriant detalėms ir klientų brėžiniams, pelnydami nuolatinį pasaulinių pirkėjų pagyrimą.

DUK

1. Ar jūsų anglinio plieno trapecijos formos švino varžtus galima naudoti lauke arba drėgnoje aplinkoje?

Taip. Anglinio plieno varžtams galime atlikti tikslinį paviršiaus apdorojimą (cinkavimas, juodoji oksidacija, azotavimas), kad padidintume atsparumą korozijai, todėl jie tinkami lauko ar drėgnoms dirbtuvėms; Mes rekomenduosime ekonomiškiausią paviršiaus apdorojimą pagal jūsų konkrečias aplinkos sąlygas ir pateiksime atsparumo korozijai bandymų ataskaitas.

2. Kuo skiriasi C45, S45C ir 1045 anglinis plienas trapeciniams švino varžtams ir kaip pasirinkti?

C45, S45C ir 1045 yra lygiavertės anglinio plieno rūšys (vidutinio anglies plieno), turinčios panašias mechanines savybes – didelį stiprumą ir gerą apdirbamumą. S45C yra Japonijos standartas, 1045 yra Amerikos standartas, o C45 yra Europos standartas; Mes galime pateikti bet kurią iš šių klasių pagal jūsų regioninius standartus ar įrangos reikalavimus ir kiekvienam pasiūlyti medžiagų sertifikavimą.

3. Ar palaikote nestandartinį pritaikymą?

Taip. Mes visiškai palaikome nestandartinį pritaikymą, įskaitant nestandartinį pagrindinį skersmenį (virš 80 mm), švino, žingsnio, pradžios numerį ir galutinį apdirbimą; Jums tereikia pateikti išsamius brėžinius ar reikalavimus, mūsų inžinierių komanda parengs tinkamą schemą, pagamins pavyzdžius jūsų bandymo patikrinimui ir atliks masinę gamybą po patvirtinimo.

4. Koks jūsų gaminių tarnavimo laikas įprastomis darbo sąlygomis?

Standartinėmis darbo sąlygomis (normalus tepimas, aplinkos temperatūra 0-40 ℃, vardinė apkrova) anglinio plieno trapecinio plieno varžtų C45/S45C/1045 (su atitinkamu paviršiaus apdorojimu) tarnavimo laikas gali siekti 4-6 metus; konkretus tarnavimo laikas priklauso nuo pritaikymo scenarijaus ir priežiūros, o mes suteikiame 12 mėnesių kokybės garantiją.
