Kaip trapecijos formos sraigtas užtikrina sklandų tiesinį judėjimą tikrose mašinose?

Straipsnio santrauka

Jei jūsų pavara dreifuoja veikiant apkrovai, jūsų scena plepa arba mechanizmas įsijungia po kelių savaičių, problema dažnai nėra „nelaimė“ – tai nesutapimas: švinas, skersmuo, veržlės medžiaga, tepimas, išlygiavimas ir galinė atrama nebuvo pasirinkta kaip sistema.

Šiame vadove paaiškinama, kaip aTrapecijos formos varžtasveikia, kodėl jis populiarus dėl patikimo padėties nustatymo ir krovinio laikymo, ir kaip pasirinkti specifikacijos, kurios sumažina atstumą, šilumą ir priešlaikinį nusidėvėjimą. Gausite praktinę atrankos matricą, tiekėjų kontrolinį sąrašą ir patogią pirkėjui būdas parašyti savo RFQ, kad galutinis surinkimas veiktų taip, kaip tikitės.

Turinys

Kontūras
Skausmo taškai, kurie vis atsiranda
Kas iš tikrųjų yra trapecinis varžtas
Pasirinkimo pagrindai, neleidžiantys gailėtis
Greito pasirinkimo matrica
Riešutų rūšys ir medžiagos, kurios iš tikrųjų yra svarbios
Integravimo kontrolinis sąrašas: atramos, lygiavimas, tepimas
Kokybės klausimai, kuriuos reikia užduoti prieš perkant
Kur gali padėti Suzhou Maitu Screw Stryp Manufacturing Co., Ltd
DUK

◆◆◆

Kontūras

Nustatykite tikrąjį gedimo režimą (dreifas, atstumas, surišimas, susidėvėjimas, triukšmas, karštis).
Supraskite, kodėlTrapecijos formos varžtasprofilis subalansuoja apkrovą, gamybiškumą ir stabilumą.
Pasirinkite šviną, skersmenį ir galinę atramą, kad galėtumėte valdyti greitį, standumą ir plakimą.
Pasirinkite veržlės dizainą ir medžiagą, kad būtų galima valdyti trintį, užterštumą ir techninės priežiūros ribas.
Patvirtinkite naudodami trumpą kontrolinį sąrašą, kad gamybos dalys atitiktų prototipus.

◆◆◆

Skausmo taškai, kurie vis atsiranda

Pirkėjai retai pradeda sakydami: „Man reikia aTrapecijos formos varžtas. Jie prasideda nuo galvos skausmo: kėlimo kolonėlė per naktį nuslysta kelis milimetrus, linijinis slydimas negali pakartoti pozicijos arba veržlė įkaista ir pradeda girgždėti. Čia pateikiamos dažniausiai pasitaikančios problemos ir į ką jos dažniausiai nurodo.

Važiavimas atgal arba krovinio slinkimas:Sustabdote variklį, bet apkrova šliaužia. Tai gali atsitikti, kai švinas yra per daug agresyvus, trintis per maža arba sistema turi vibraciją/smūgį. Daugelis trapecijos formos sistemų gali atsispirti važiavimui atgal, tačiau tai nėra automatinė – geometrija yra svarbi.
Pozicionavimą griaunantis smūgis:Jūs pakeičiate kryptį ir niekas nejuda akimirką. Ta „negyva juosta“ gali būti skirtumas tarp sklandaus automatizavimo ir pigaus produkto.
Surišimas ir netolygus judėjimas:Varžtas ranka jaučiasi lygus, tačiau sujungiant surišamas. Netinkamas išlyginimas, nepakankama galinė atrama, arba veržlė, kuri netoleruoja krašto apkrovos, dažnai yra tikrasis kaltininkas.
Greitas susidėvėjimas ir juodos dulkės:Sausas bėgimas naudojant netinkamą medžiagų porą gali greitai nusidėvėti, ypač esant užterštumui. Kartais tepimas yra, bet jis yra netinkamo tipo, naudojamas nenuosekliai arba nuplaunamas.
Triukšmas ir karštis greičiu:Didesnis apsisukimų dažnis padidina trinties įkaitimą ir gali sukelti vibraciją arba plakimą. Varžtas, veikiantis esant 100 aps./min., gali sugesti esant 1000 aps./min.

Pirkėjo nuoroda:Prieš rinkdamiesi dydžius, parašykite vieną sakinį:

„Mano sistema turi judėtiXmm per sekundę, nešiokiteYN (arba kg), laikykite padėtį, kai maitinimas išjungtas, ir pakartokite toliauZmm“. Šis sakinys akimirksniu susiaurins jūsųTrapecijos formos varžtasparinktys.

◆◆◆

Kas iš tikrųjų yra trapecinis varžtas

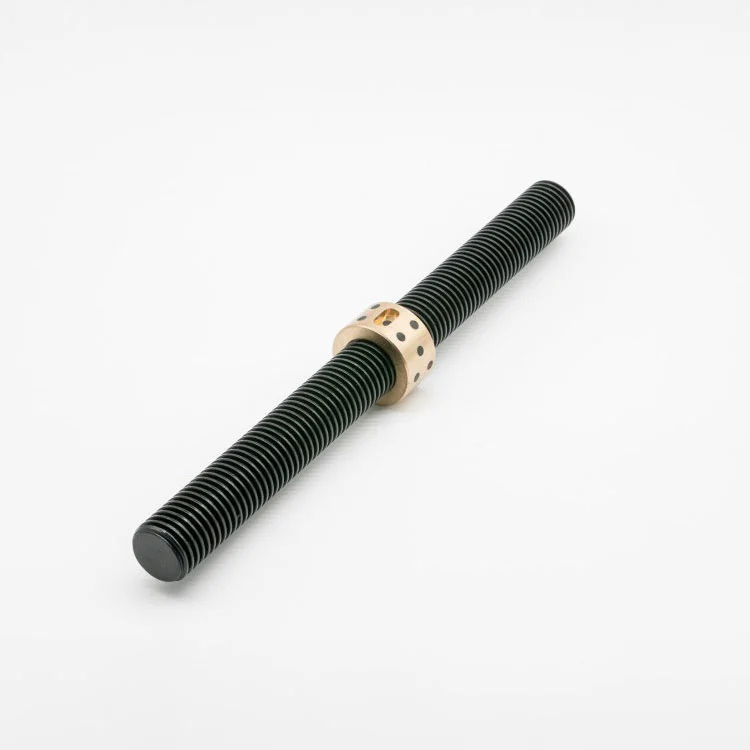

A Trapecijos formos varžtasyra galios sraigtas su trapecijos formos sriegio profiliu, skirtas sukamąjį judesį paversti linijiniu. Palyginti su rutuliniais sraigtais, jis paprastai keičia efektyvumą paprastumu, tvirtumu ir lengvesniu apkrovos laikymu. Ši prekyba gali būti būtent tai, ko norite kėlimo, suspaudimo, reguliavimo ar judesio sistemose, kur „liks ten, kur pastatėte“ svarbiau nei itin maža trintis.

Pramoninėje aplinkoje tai praktiška ne tik siūlų forma, bet ir ekosistema: derančios veržlės (bronza, plienas, polimerai), atstūmimą mažinantys sprendimai, savaime sutepamos konstrukcijos ir lankstūs gamybos metodai. Teisingai padaryta, aTrapecijos formos varžtassurinkimas gali būti ekonomiškas, prižiūrimas ir stebėtinai tikslus daugeliui programų.

Pagrindinė idėja:Trapecijos formos švino sraigtas yra „valdomos trinties“ komponentas.

Ši trintis yra naudinga (apkrovos išlaikymas, stabilumas), bet turi būti valdoma (šiluma, susidėvėjimas). Jūsų specifikacijos nulems, kuri pusė laimės.

◆◆◆

Pasirinkimo pagrindai, neleidžiantys gailėtis

Jei prisimenate tik vieną dalyką: nepasirinkite aTrapecijos formos varžtasvien pagal skersmenį. Pasirinkite ją kaip sistemą: švinas (arba žingsnis), ilgis, veržlės konstrukcija, medžiagų poravimas, tepimo planas ir galinė atrama.

Švinas (kelionė per revoliuciją):Didesnis laidas juda greičiau, bet labiau linkęs važiuoti atgal ir išskiria daugiau šilumos esant didelei apkrovai. Mažesnis laidas pagerina valdymą ir apkrovos išlaikymą, bet sumažina greitį.
Skersmuo ir šerdies stiprumas:Didesnis skersmuo pagerina atsparumą lenkimui ir standumą, o tai svarbu esant ilgiems tarpatramiams ir didelėms apkrovoms.
Nepalaikomas ilgis ir plakimo rizika:Ilgi varžtai esant dideliam apsisukimų dažniui gali plakti. Jei jums reikia greičio per ilgą ilgį, jums gali prireikti tarpinė atrama, kitoks galinių guolių išdėstymas arba kitoks judėjimo sprendimas.
Darbo ciklas:Nutrūkstamas reguliavimas (kelios sekundės šen bei ten) labai skiriasi nuo nepertraukiamo judesio. Nuolatinis darbas reikalauja geresnio šilumos valdymo ir nusidėvėjimo strategijos.
Aplinka:Dulkės, aušinimo skystis, plovikliai ir lauko korozija paverčia geriausią pasirinkimą link sandarios apsaugos, nerūdijančios medžiagos arba polimerinės veržlės.

Dažna pirkimo klaida:reikalaujama „didelio tikslumo“, neapibrėžiant, ką reiškia tikslumas.

Ar turite omenyje pakartojamumą, švino tikslumą per ilgį, mažą atstumą arba lygumą veikiant apkrovai? Kiekvienas iš jų stumia dizainą skirtinga kryptimi.

◆◆◆

Greito pasirinkimo matrica

Naudokite šią lentelę kaip pradinį tašką pasirinkdami aTrapecijos formos varžtaskonfigūracija. Tai nepakeičia inžinerinių skaičiavimų, bet tai apsaugos jus nuo dažniausiai pasitaikančių spąstų.

Tipiškas naudojimo atvejis	Kas dažniausiai rūpi klientui	Švino kryptis	Riešutų rekomendacija	Varžto medžiagos kryptis	Pastabos, kurios apsaugo nuo gedimų
Kėlimo kolonos / vertikalios apkrovos	Krovinio išlaikymas, saugumas, stabili padėtis	Švinas nuo mažo iki vidutinio	Bronzinė arba priešpriešinio smūgio parinktis	Anglinis plienas su paviršiaus apsauga arba nerūdijantis, jei korozinis	Patvirtinti važiavimo atgal elgesį esant realiai apkrovai ir vibracijai; nurodyti galinius guolius.
Automatizuotos skaidrės (vidutinio tikslumo)	Lygumas, pakartojamumas, mažas triukšmas	Vidutinis vedimas	Polimeras arba pagamintas plastikas tylesniam veikimui	Įžemintas arba gerai valdomas valcuotas varžtas	Valdyti užterštumą; pridėkite valytuvus arba dangčius, jei yra dulkių.
Reguliavimo mechanizmai / rankinis padėties nustatymas	Paprasta, patvari, „nustatyk ir lik“	Apatinis švinas	Standartinė bronza arba polimeras	Anglinis plienas arba nerūdijantis plienas	Pirmenybę teikite jausmui ir atsakui; rankinės sistemos dažnai „transliuoja“ laisvumą.
Greitas transportas (trumpais judesiais)	Greitis, pralaidumas	Didesnis švino arba kelių paleidimų	Dėvėjimui atspari veržlė; apsvarstykite dizainą be alyvos	Kontroliuojama apdaila; šiluma ir tepimas tampa kritiniais	Patvirtinti temperatūros kilimą ir darbo ciklą; neignoruokite plakimo ribų.
Atšiauri / švari aplinka (išplovimas, šiukšlės)	Maža priežiūra, patikimumas	Vidutinis vedimas	Savaime tepantys / be alyvos polimerų variantai	Nerūdijantis arba padengtas plienas	Sandarinimo, drenažo ir suderinamumo su cheminėmis medžiagomis planas.

◆◆◆

Riešutų rūšys ir medžiagos, kurios iš tikrųjų yra svarbios

Sraigtas atkreipia dėmesį, bet veržlė dažnai nulemia tarnavimo laiką ir jausmą. Dėl aTrapecijos formos varžtassurinkimas, veržlės pasirinkimas turi įtakos: trintis, triukšmas, atstumas, užteršimo tolerancija ir tai, kaip sistema atleidžiama dėl nesuderinamumo.

Bronziniai riešutai:Klasikinis pasirinkimas dėl apkrovos ir nuspėjamo nusidėvėjimo. Puiku, kai galite sutepti ir kontroliuoti šiukšles.
Plieninės veržlės:Tvirtas, bet gali būti mažiau atlaidus ir gali reikėti kruopščiai sutepti ir suporuoti paviršių, kad būtų išvengta pykinimo.
Inžineriniai plastikai (nailonas, POM, PEEK, kompozitai):Dažnai tyliau ir gali veikti su minimaliu tepimu. Tinkamas polimeras gali atlaikyti sudėtingą aplinką; netinkamas polimeras gali šliaužti veikiamas apkrovos arba suminkštėti nuo karščio.

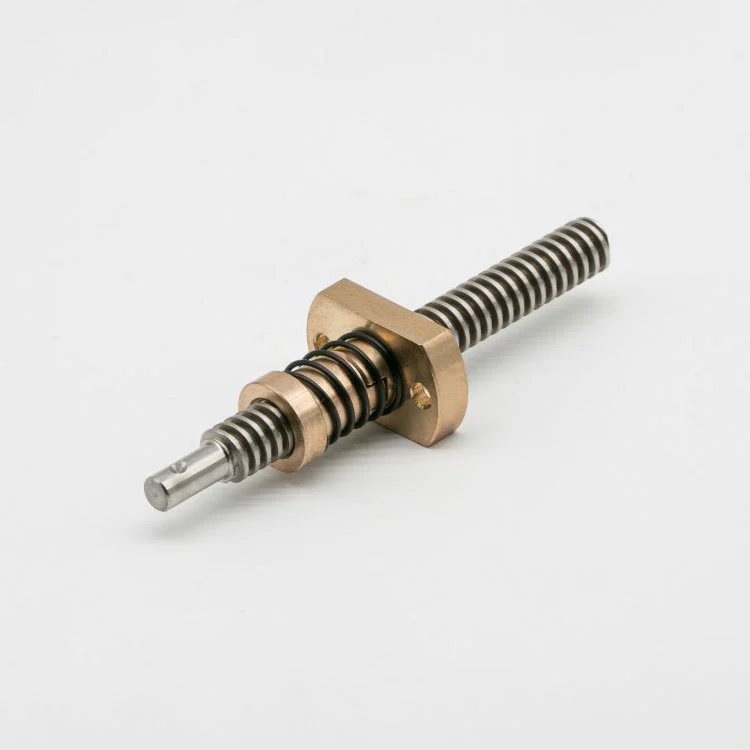

Veržlės nuo atšokimo:Sukurta siekiant sumažinti prošvaisą ir pagerinti krypties pokyčius. Idealiai tinka, kai padėties kokybė svarbiau nei itin mažas sukimo momentas.

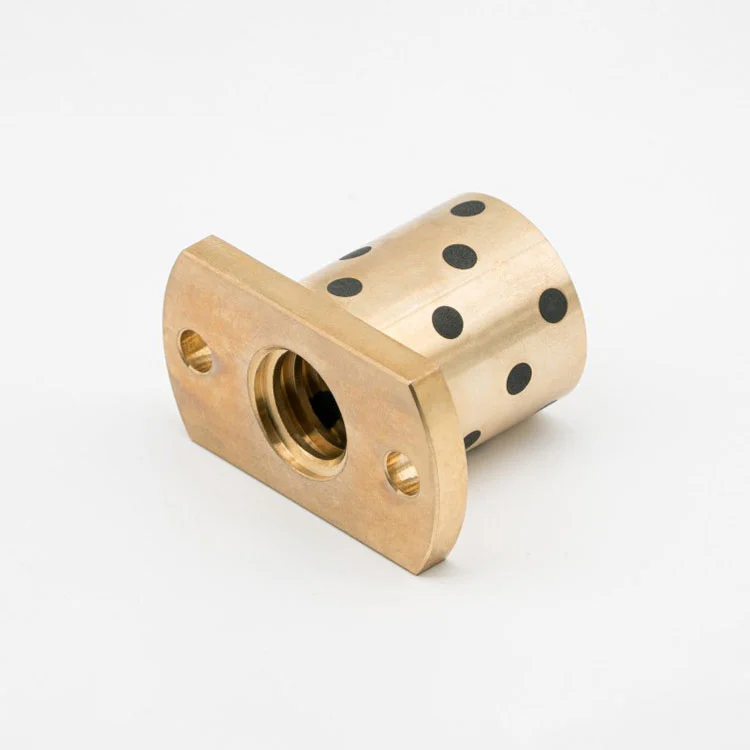

Be alyvos / savaime sutepančios veržlės:Naudinga, kai tepimas yra nepraktiškas, nepageidaujamas arba lengvai nuplaunamas.

Praktinis patarimas:Jei jūsų klientas skundžiasi „pigiu jausmu“, tai dažnai yra atsakas – naudokite priešpriešinį metodą.

Jei jie skundžiasi dėl „priežiūros“, tai dažnai būna tepimas – apsvarstykite strategiją be alyvos arba apsauginius dangčius.

◆◆◆

Integravimo kontrolinis sąrašas: atramos, lygiavimas, tepimas

Net geriausiasTrapecijos formos varžtasnuvils, jei aplinkinis dizainas bus nerūpestingas. Šiuose integracijos taškuose yra daug projektų tyliai sugenda mastelį pereinant nuo prototipo iki gamybos.

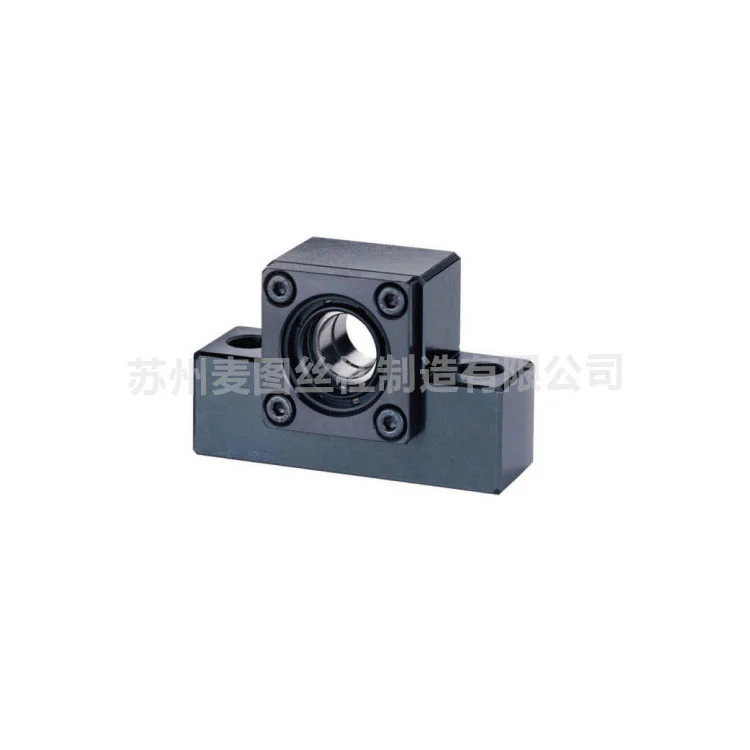

Baigti paramos strategiją:Apibrėžkite, kuris galas yra fiksuotas, o kuris plaukiojantis. Guolių pasirinkimas turi įtakos ašiniam laisvumui, standumui ir triukšmui.
Lygiavimas ir montavimas:Netinkamas išlyginimas labai padidina trintį ir susidėvėjimą. Naudokite tinkamus korpusus, apdirbimo nuorodas, ir surinkimo metu nepriverskite veržlės į vietą.
Tepimo planas:Iš anksto nuspręskite: tepalas, alyva, sausai tekantis polimeras ar sandarus metodas. Paprastai tampa „tepimo pridėsime vėliau“. "Mes nesukūrėme vietos tepimui."
Apsauga nuo užteršimo:Silfonai, dangčiai, valytuvai ir atokiau nuo drožlių bei dulkių gali pailginti tarnavimo laiką.
Šiluminis elgesys:Didesni darbo ciklai generuoja šilumą. Šiluma keičia tarpus, padidina susidėvėjimą ir gali suminkštinti kai kuriuos polimerus.
Patvirtinimas važiuojant atgal:Jei „privalo laikytis, kai maitinimas išjungtas“ yra reikalavimas, patvirtinkite tai realiomis apkrovomis ir realia vibracija.

◆◆◆

Kokybės klausimai, kuriuos reikia užduoti prieš perkant

Jei perkate aTrapecijos formos varžtas, protingiausias žingsnis yra užduoti klausimus, atskleidžiančius proceso valdymą. Kainą lengva palyginti; nuoseklumo nėra. Šie klausimai apsaugo jus nuo nemalonių netikėtumų.

Kokius leistinus nuokrypius galite laikytis dėl švino tikslumo, tiesumo ir sriegio formos?Klauskite tiekėjo standartinių ir pasirenkamų klasių.
Valcuoti ar sumalti?O koks yra kiekvienos partijos tikrinimo metodas?
Kokias medžiagų poras rekomenduojate mano apkrovai, greičiui ir aplinkai?Geras tiekėjas paklaus apie darbo ciklą ir užterštumą.
Kaip kontroliuojate atsaką?Standartinis prošvaisa, pasirenkami tvirtinimai arba dizainas, apsaugantis nuo atstumų.
Kokie paviršiaus apdorojimo būdai yra prieinami?Ypač jei nerimą kelia korozija ar susidėvėjimas.
Ar galite tiekti varžtų ir veržlių rinkinius, suderintus kaip porą?Atitikimas sumažina kintamumą ir taupo derinimo laiką.
Ko jums reikia iš manęs, kad galėtumėte teisingai pacituoti?Brėžiniai, eiga, apkrova, greitis, montavimas ir „laikymo padėties“ reikalavimai.

RFQ patarimas:Įtraukite sąlygą „neturi žlugti“.

Pavyzdys: „Vertikalioje padėtyje nėra poslinkio žemiau 500 N 8 valandas po maitinimo išjungimo. Ta viena eilutė verčia anksti pradėti teisingą pokalbį.

◆◆◆

Kur gali padėti Suzhou Maitu Screw Stryp Manufacturing Co., Ltd

Jei ieškote tiekėjo, galinčio palaikyti ir standartines, ir pritaikytas konfigūracijas,Suzhou Maitu Screw Stryp Manufacturing Co., Ltd.daugiausia dėmesio skiriama trapecinių švininių varžtų sprendimams linijinio judėjimo ir automatizavimo atvejais, įskaitant tokias parinktis kaip kelių paleidimo stiliai, suporuotas varžtas ir veržlė tiekimas ir keli veržlių medžiagų keliai (pavyzdžiui, polimerais pagrįsti pasirinkimai ir atstūmimo mažinimo metodai).

Praktiškai tai reiškia, kad galite ieškoti tiekimo švariau: užuot rinkę varžtą iš katalogo ir tikėdamiesi, kad veržlė veiks, galite nurodyti našumo tikslus ir gauti rekomenduojamą poravimą. Tai ypač naudinga, kai jūsų apribojimai apima „be tepimo“, „sumažintą atstumą“, „speciali bronza“ arba „inžinerinis plastikas“ arba kai jūsų projektą reikia pakartotinai pritaikyti įvairiems variantams.

Ką siųsti, norint greičiau pateikti citatą ir mažiau pataisymų:

Eiga, greitis (mm/s) ir darbo ciklas
Didžiausia ašinė apkrova ir orientacija (horizontali / vertikali)
Tikslinis blyksnis (arba priimtina krypties keitimo aklavietė)
Aplinka (dulkės, aušinimo skystis, plovimas, temperatūros diapazonas)
Pirmenybė teikiama tepimui (tepalai / alyva / sausa eiga)
Galinis apdirbimas ir atramos išdėstymas (fiksuotas / plaukiojantis, guolio tipas, jei žinomas)

◆◆◆

DUK

Ar trapecinis varžtas visada savaime užsifiksuoja?

Ne visada. Daugelis trapecinių sistemų dėl geometrijos ir trinties priešinasi važiavimui atgal, tačiau didesnės laidos, mažos trinties medžiagų poros, vibracija arba smūginės apkrovos gali sumažinti apkrovos laikymą. Jei „turi išlaikyti padėtį, kai maitinimas išjungtas“ yra labai svarbus, patvirtinkite tai realiomis sąlygomis.

Koks yra greičiausias būdas sumažinti atsaką?

Naudokite veržlę, apsaugančią nuo atstumų, arba kontroliuojamą pritaikymo strategiją (ir laikykite tvirtą išlygiavimą). Atsparumas yra ne tik „sriegių pašalinimo“ problema – palaikymas Taip pat gali prisidėti guoliai ir montavimo atitiktis.

Kada turėčiau rinktis polimerines veržles, o ne bronzines?

Polimerinės veržlės gali būti puikios, kai norite tylesnio veikimo, mažiau priežiūros arba geresnio tolerancijos tam tikrai aplinkai. Svarbiausia yra suderinti polimero tipas apkrovai, greičiui ir temperatūrai. Esant didelei apkrovai ir nuolatiniam darbui, bronza (tinkamai sutepus) vis tiek gali būti saugesnė bazė.

Ar galiu sukti trapecinį varžtą be tepimo?

Kartais – ypač naudojant savaime tepančias arba be alyvos riešutų medžiagas. Tačiau „netepimas“ padidina taršos kontrolės svarbą, šilumos valdymas ir tinkamas medžiagų poravimas. Jei yra šiukšlių, pridėkite apsaugą, pvz., dangčius ar valytuvus.

Valcuotas prieš žemę: kurį turėčiau nusipirkti?

Tai priklauso nuo jūsų našumo tikslo. Įžeminimo varžtai gali padėti geriau valdyti geometriją ir švino tikslumą, o valcuoti varžtai dažnai užtikrina didelė vertė daugeliui pramoninių pritaikymų. Apibrėžkite, ko jums tikrai reikia – pakartojamumą, glotnumą ar švino tikslumą per ilgį – ir atitinkamai pasirinkite.

Kokios informacijos reikia tiekėjams, kad galėtų rekomenduoti tinkamą varžtų ir veržlių porą?

Apkrova, greitis, eiga, darbo ciklas, orientacija, tikslinis atstumas, aplinka, tepimo pasirinkimas ir galinės atramos detalės yra esminiai dalykai. Su jais tiekėjas gali pasiūlyti porą, kad būtų išvengta perkaitimo, surišimo ar ankstyvo susidėvėjimo.

Jei lyginate parinktis arba kovojate su dreifu, slydimu ar netikėtu nusidėvėjimu, pasidalykite savo apkrovos, greičio, smūgio ir aplinkos reikalavimais ir prašyti suderinto varžto ir veržlės pasiūlymo išSuzhou Maitu Screw Stryp Manufacturing Co., Ltd.

Norite mažiau perprojektavimo kilpų ir sklandesnio pirmojo kūrimo?susisiekite su mumissu savo piešimo ar aplikacijos taikiniais ir pakeiskime jūsų judesį reikalavimas į patikimą, pakartojamą agregatą.
