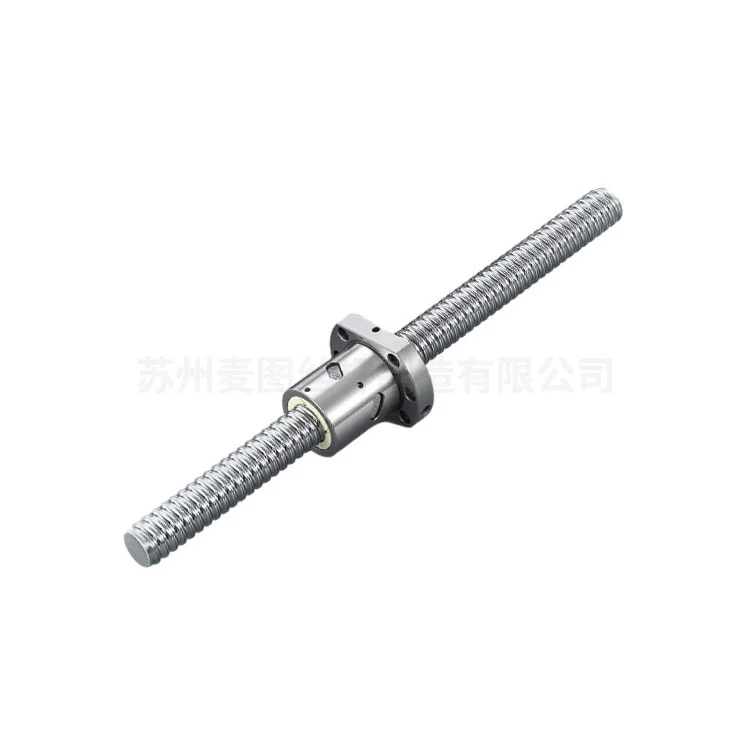

Dvigubos veržlės rutulinis varžtas
Maitu dvigubos veržlės rutulinis sraigtas yra labai tikslus mechaninis komponentas, meistriškai sukurtas paversti sukimosi judesį linijiniu judesiu, pasižyminčiu išskirtiniu efektyvumu ir tikslumu. Turime brandžią gamybos sistemą ir rutulinių varžtų gamybos tiekimo grandinę, leidžiančią greitai pateikti gamybos ir pristatymo sprendimus ir kt.
Į pagrindines inžinerines koncepcijas įsišakniję kokybiški „Maitu“ dviguba veržle susukti rutuliniai sraigtai remiasi riedėjimo kontaktiniu mechanizmu – recirkuliaciniai rutuliniai guoliai sumažina trintį tarp varžto veleno ir veržlės iki minimumo. Šis naujoviškas dizainas gerokai pranoksta trapecinius švininius varžtus, o mechaninis efektyvumas yra 90 % ar didesnis. Tai tapo nepakeičiamu pasirinkimu tais atvejais, kai tikslumas, patikimumas ir energijos taupymas yra neginčijami.
Techniniai akcentai
1. Sriegiai ant varžto sukuriami taikant tikslią šalto valcavimo techniką. Šis procesas padidina paviršiaus kietumą ir užtikrina pastovią grūdėtumo struktūrą, tuo pačiu išlaikant valdomas vidutinės ir didelės apimties gamybos sąnaudas.
2. Veržlė pasižymi erdvę taupančia konstrukcija, integruota su rutuliniais grąžinimo kanalais ir deflektoriais. Ši sąranka garantuoja sklandžią rutulio recirkuliaciją, net ir esant svyruojančioms apkrovoms ir veikimo greičiui.
3. Pasirenkami išankstinės apkrovos sprendimai, pvz., dvigubos veržlės konfigūracijos arba poslinkio laidai, efektyviai pašalina ašinį atotrūkį ir užtikrina išskirtinį padėties pakartojamumą atliekant sudėtingas užduotis.
4. Pagaminta griežtai laikantis ISO 3408 ir JIS B1192 standartų, užtikrinant nuoseklų matmenų tikslumą ir patikimą veikimą visuose įrenginiuose.
Pagrindiniai našumo pranašumai
Šalto valcavimo procesas suteikia varžto paviršiui liekamąjį gniuždymo įtempį, todėl pastebimi patobulinimai trijose svarbiose srityse:
1. Pailgintas nuovargio tarnavimo laikas: didesnis patvarumas dinaminės apkrovos sąlygomis, vardinis tarnavimo laikas, apskaičiuotas pagal pramonės standartą L10 gyvenimo formulę.
2. Puikus tvirtumas: Dėl optimizuotų standumo charakteristikų šis rutulinis varžtas idealiai tinka naudoti, kai reikia greito reagavimo ir minimalios konstrukcijos deformacijos.
3. Sklandus, tylus veikimas: aukščiausios kokybės paviršiaus apdaila (kai Ra vertės paprastai yra ≤ 0,4 μm) sumažina vibraciją ir veikimo triukšmą, pagerindama bendrą sistemos veikimą.
Medžiagos specifikacijos
| Sraigtinis velenas: | Daug anglies turintis chromo plienas (SCM435/SNCM220), grūdintas iki HRC 58-62. |
| Veržlės korpusas: | Legiruotasis plienas su juodo oksido arba cinko-nikelio danga atsparumui korozijai. |
| Kamuoliai: | 100 klasės chromo plienas (GCr15) su pasirenkamomis keramikos alternatyvomis didelės spartos darbams. |
Taikomosios pramonės šakos
CNC staklės ir pramoninė robotika
Orlaivių ir erdvės paleidimo sistemos
Medicininė vaizdinė ir automatinė diagnostikos įranga
Puslaidininkinių plokštelių tvarkymas ir litografija
Elektromobilių akumuliatorių surinkimo linijos
Mūsų dvigubos veržlės rutulinio sraigto padėties tikslumas yra griežtai tikrinamas. Ir tai gali užtikrinti atitiktį pramoninio tikslumo klasėms (C3-C7). Sujungus valcavimo sriegio ekonomiškumą ir rutulinio sraigto našumą, šis gaminys yra optimalus sprendimas automatikos pramonėje, kur tikslumas, ilgaamžiškumas ir bendros nuosavybės išlaidos yra jautrūs.

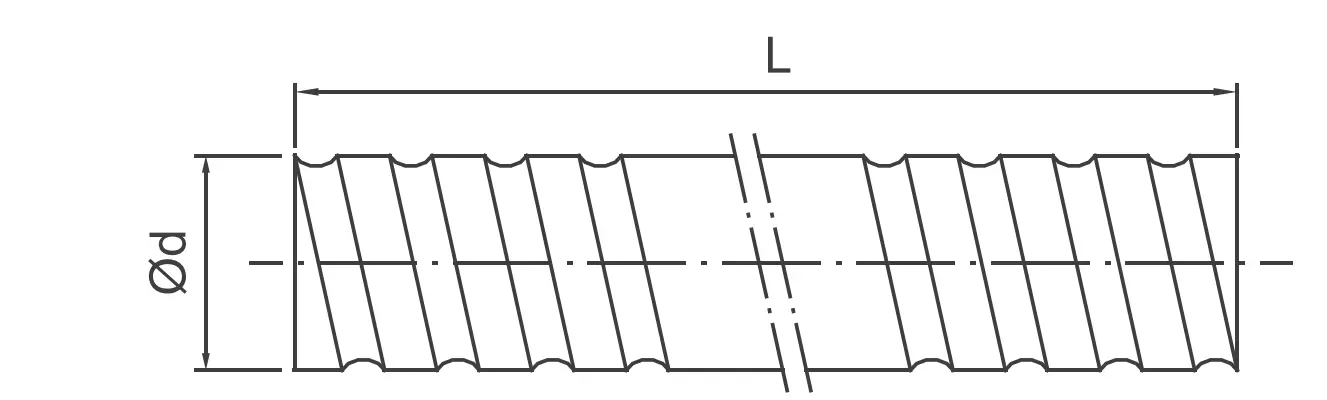

Gamybos parametrai
| Tipas | Tikslumo laipsnis | Kryptis | Pradėti | Kodas | Riešuto tipas | Riboto ilgio | ||
| d | Švinas | Karoliukai Da | Dešinė / Kairė | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V, U, BSH, H, A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, aš, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Aš, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, aš, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V, NI, NU, H, A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V, NU | ||
Kodėl verta rinktis Maitu pagal savo poreikius?
Inžinerijos meistriškumas ir įrodyta patirtis:
Turėdamas daugiau nei 12 metų specializuotos gamybos patirtį (atsižvelgiant į 20 metų Šanchajaus palikimą), Maitu sėkmingai pristatė daugiau nei 16 000 varžtų konfigūracijų tipų. Mes ne tik parduodame dalis; Mes teikiame judesio valdymo sprendimus, paremtus aptarnavimu daugiau nei 5000 klientų visame pasaulyje.
Nulinis atmušimų tikslumas su dvigubos veržlės technologija:
Mūsų dviguba veržle susukti rutuliniai sraigtai yra sukurti taip, kad pašalintų ašinį atstumą naudojant pasirenkamus išankstinės apkrovos sprendimus. Skirtingai nuo standartinių pavienių veržlių, mūsų dvigubos veržlės konfigūracija užtikrina puikų padėties pakartojamumą ir didesnį standumą, todėl jos yra optimali ekonomiškai efektyvi alternatyva brangiems įžeminimo varžtams, atitinkantiems C5-C7 tikslumo reikalavimus.
Aukščiausias medžiagos vientisumas ir paviršiaus apdaila:
Naudojame SCM435/SNCM220 anglies turintį chromo plieną, grūdintą iki HRC 58-62. Kartu su mūsų tikslia šalto valcavimo technika ir Ra ≤ 0,4 μm paviršiaus apdaila, mūsų varžtai užtikrina ilgesnį L10 nuovargio tarnavimo laiką ir daugiau nei 90 % mechaninį efektyvumą, žymiai sumažindami bendrąsias nuosavybės išlaidas (TCO).
Išplėstinis atsekamumas naudojant savarankiškai sukurtą ERP:
Kokybė yra mokslas, o ne atsitiktinumas. Maitu naudoja patentuotą ERP sistemą, kad galėtų sekti kiekvieną gamybos etapą – nuo žaliavos terminio apdorojimo iki galutinio dinaminio testavimo. Taip užtikrinama, kad kiekviena siunta griežtai atitiktų ISO 3408 ir JIS B1192 standartus, todėl mūsų klientams užtikrinamas visiškas skaidrumas ir pastovi kokybė.
DUK
1. Kaip Maitu užtikrina valcuoto rutulinio sraigto tikslumą, palyginti su šlifuotu?
Nors šlifavimo varžtai tradiciškai naudojami siekiant itin didelio tikslumo, pažangi „Maitu“ šalto valcavimo technologija kartu su dvigubos veržlės išankstinės apkrovos sistema leidžia pasiekti C5–C7 tikslumo klases. Tai siūlo didelio našumo sprendimą su žymiai mažesne kaina, idealiai tinkantį automatizavimui ir robotizacijai, kur ir tikslumas, ir biudžetas yra svarbūs veiksniai.
2. Ar galite pateikti individualų galutinį apdirbimą pagal mūsų konkrečius CAD brėžinius?
Taip. Mes eksploatuojame 10 specializuotų gamybos linijų su didelio tikslumo CNC tekinimo staklėmis, specialiai skirtomis galutiniam apdirbimui pagal užsakymą. Nesvarbu, ar jūsų darbui reikalingi specialūs fiksavimo žiedo grioveliai, surakinti velenai ar srieginiai galai, užtikriname, kad apdirbimas būtų koncentrinis rutulio takelio atžvilgiu, kad būtų išvengta vibracijos ir priešlaikinio susidėvėjimo.
3. Koks yra įprastas masinių užsakymų ir OĮG pritaikymo laikas?
Dviejų gamyklų Sudžou ir Dongguane dėka išlaikome didelius gamybos pajėgumus. Pagal standartines specifikacijas mes turime daug valcuotų velenų. OĮG pritaikymo atveju, kai brėžinys patvirtinamas naudojant mūsų ERP stebimą darbo eigą, pateikiame supaprastintą gamybos grafiką, kad būtų užtikrintas savalaikis pristatymas net ir didelės apimties užsakymams.
4. Kaip garantuojate rutulinių varžtų kokybę ir veikimą prieš išsiunčiant?
Kiekvienam Maitu dvigubos veržlės rutuliniam varžtui taikomas griežtas patikrinimo protokolas. Tai apima paviršiaus kietumo bandymą, matmenų patikrinimą (atitinka ISO 3408) ir sklandaus veikimo bandymą.

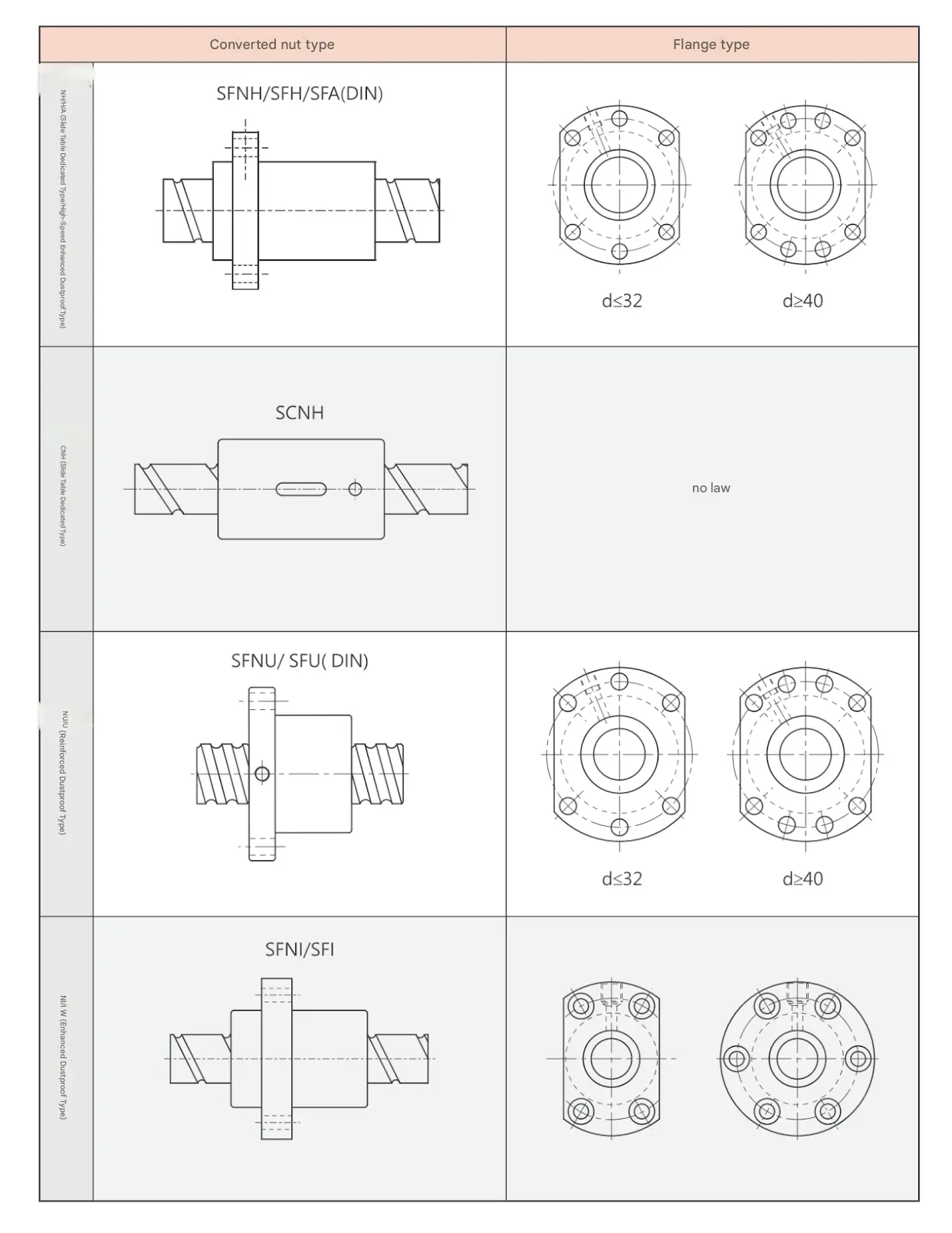

Rutulinio varžto veržlės nuoroda
Norėdami gauti daugiau informacijos ir kitų rūšių veržlių, susisiekite su mumis.
