Kaip tikslus rutulinis varžtas gali ištaisyti padėties nustatymo klaidas ir prastovą judėjimo sistemose?

Straipsnio santrauka

A Tikslus rutulinis varžtas dažnai yra skirtumas tarp judesių sistemos, kuri „dažniausiai veikia“, ir tos, kuri išlaiko toleranciją visą dieną. Jei susiduriate su atbuliniu smūgiu, nenuosekliu pakartojamumu, triukšminga eiga, netikėtu karščiu ar ankstyvu guolių gedimu, pagrindinė priežastis dažnai yra varžto tikslumo klasės, išankstinės apkrovos, tepimo strategijos ir realių apkrovų neatitikimas. Šiame straipsnyje išskaidomi dažniausiai pasitaikantys pirkėjų skausmai, paaiškinamas atrankos procesas paprastais inžineriniais terminais ir siūloma montavimo bei priežiūros praktika, kuri ilgainiui užtikrina tikslumą, kad galėtumėte sumažinti atliekų kiekį, stabilizuoti ciklo trukmę ir nustoti vaikytis paslaptingo dreifo.

Turinys

• Kontūras
• Ką iš tikrųjų daro tikslus rutulinis varžtas
• Kliento skausmo taškai ir tikri pataisymai
• Atrankos kontrolinis sąrašas geresniam sprendimui pirkti
• Lentelė: rutulinis varžtas prieš švininį varžtą ir diržinę pavarą
• Montavimo praktika, užtikrinanti tikslumą
• Priežiūros ir trikčių šalinimo vadovas
• Ko paklausti tiekėjo prieš perkant
• DUK

Kontūras

1. Apibrėžkite, kas yra tikslus rutulinis varžtas ir kodėl jis pagerina judesio valdymą.
2. Susiekite įprastas veikimo problemas su jas sukeliančiais dizaino pasirinkimais.
3. Pateikite praktinį atrankos kontrolinį sąrašą (tikslumas, švinas, išankstinė įkrova, apkrova, greitis, aplinka).
4. Palyginkite pavaros parinktis su paprasta lentele, kad greitai priimtumėte sprendimus.
5. Pasidalykite diegimo ir derinimo patarimais, kurie padės išvengti ankstyvo gedimo.
6. Pasiūlykite techninės priežiūros rutiną ir trikčių šalinimo modelius.
7. Išvardykite tiekėjo klausimus, kurie atskleidžia realias gamybos ir tikrinimo galimybes.
8. Atsakykite į pirkėjų DUK ir parašykite aiškų kitą žingsnį, kad gautumėte paramą.

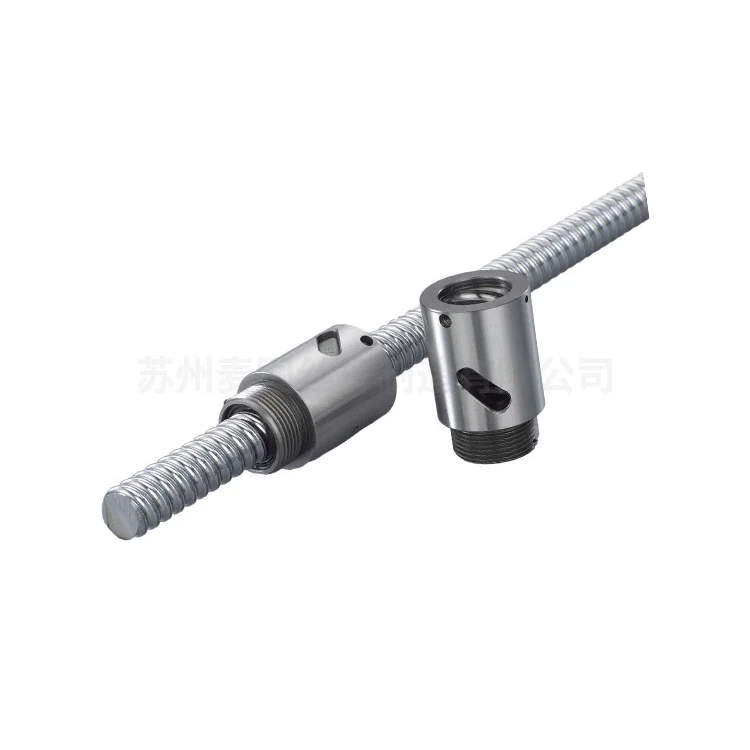

Ką iš tikrųjų daro tikslus rutulinis varžtas

Rutulinis sraigtas paverčia sukamąjį judesį į linijinį judesį, sukdamas rutulinius guolius tarp varžto veleno ir veržlės. Pagrindinis žodis yrariedantis: palyginti su slankiojančiais mechanizmais, riedėjimo kontaktas paprastai užtikrina didesnį efektyvumą, mažesnį slydimą ir nuoseklesnį judėjimą esant mažam greičiui. ATikslus rutulinis varžtaseina toliau, valdydamas švino tikslumą, išbėgimą, paviršiaus apdailą ir vidinę geometriją, todėl ašis gali išlaikyti griežtesnę padėtį ir pakartojamumą esant tikroviškoms apkrovoms.

Praktiškai pirkėjai renkasi tikslius rutulinius varžtus, kai jiems reikia vieno ar kelių iš šių dalykų:

• Stabilus pakartojamumasCNC, robotikos, puslaidininkių tvarkymo ir tikrinimo įrangai
• Didelis standumassumažinti deformaciją ir vibraciją pjovimo arba greito padėties nustatymo metu
• Žemas atsakaskontūravimui, interpoliacijai ir dažnam judėjimui atbuline eiga
• Nuspėjamas gyvenimassu tinkamu tepimu, sandarikliais ir užterštumo kontrole

Tačiau „geriausias“ rutulinis varžtas nėra pats brangiausias – tai tas, kurio tikslumo klasė, išankstinės apkrovos lygis, veržlės konstrukcija ir apsaugos savybės atitinka jūsų darbo ciklą ir aplinką. Dauguma nusivylimų kyla dėl pernelyg supaprastinto atrankos iki „skersmens ir švino“.

Kliento skausmo taškai ir tikri pataisymai

1 skausmo taškas: atstumas rodomas kaip viršijimas, triukšmas arba prasta paviršiaus apdaila.

Atgalinis judėjimas yra prarastas judėjimas, kai keičiasi kryptis, dažnai jaučiamas kaip „negyva juosta“ ašyje. Rutuliniuose sraigtuose laisvumas paprastai kontroliuojamas išankstiniu apkrovimu (pašalinant vidinį tarpą) ir kruopščiai suderinant veržlę ir varžtą. Jei jūsų programa dažnai keičia kryptį – pagalvokite apie bakstelėjimą, įkišimą į kišenę, išėmimą ir nuskaitymą – išankstinio įkėlimo pasirinkimas tampa esminis.

• Kas padeda:Teisingas išankstinės apkrovos lygis, tvirtas tvirtinimas ir sveiki atraminiai guoliai
• Kas skauda:Nepakankama išankstinė apkrova didelėms atbulinės eigos apkrovoms arba per didelė išankstinė apkrova dideliam greičiui (šilumos augimas)

2 skausmo taškas: po apšilimo padidėja padėties poslinkis.

Terminis augimas yra tikras. Iš anksto pakrauti mazgai sukuria daugiau trinties, o trintis – šilumą. Jei temperatūra pakyla netolygiai išilgai ašies, efektyvusis ilgis pasikeičia ir jūsų nulinis taškas „juda“. Štai kodėl rutulinis varžtas, kuris atrodo tikslus atliekant trumpus bandymus, gali nuvilti visą pamainą.

• Kas padeda:Subalansuota išankstinė apkrova, stabilus tepimas, atitinkami greičio apribojimai ir, kur įmanoma, valdoma šiluminė kompensacija
• Kas skauda:Važiuoja beveik kritiniu greičiu, prastas tepimas arba užterštumas, dėl kurio padidėja trintis

3 skausmo taškas: Netikėtas triukšmas, vibracija arba „smėlinė“ kelionė.

Triukšmas dažnai yra simptomas, o ne problema. Tai gali reikšti užteršimą, pažeistus recirkuliacijos komponentus, nepakankamą tepalo plėvelę, veržlės eigos ir kreipiamųjų bėgių nesutapimą arba atraminių guolių sūdymą. Neignoruokite – triukšmas paprastai atsiranda prieš gedimą.

4 skausmo taškas: trumpas tarnavimo laikas ir dažna priežiūra.

Ankstyvieji gedimai dažniausiai siejami su viena iš keturių problemų: neteisingas apkrovos skaičiavimas (ypač dinaminės apkrovos), netinkamas montavimo lygiavimas, prasta apsauga nuo drožlių / dulkių arba nenuoseklus tepimas. Geros naujienos yra tai, kad kiekviena problema turi praktinį sprendimą – jei ji sprendžiama prieš pirkimą, o ne po gedimo.

5 skausmo taškas: Tiekėjo specifikacijos atrodo panašios, tačiau realus veikimas skiriasi.

Du rutuliniai sraigtai gali turėti tą patį skersmenį, švino ir deklaruojamą tikslumo laipsnį, tačiau dėl šlifavimo kokybės, terminio apdorojimo konsistencijos, veržlių rutuliukų rūšiavimo ir tikrinimo disciplinos veikia skirtingai. Jei jūsų procesas yra jautrus (griežta tolerancija, didelis pralaidumas, brangus laužas), turite įvertinti tiekėjo galimybes, o ne tik katalogo liniją.

Atrankos kontrolinis sąrašas geresniam sprendimui pirkti

Naudokite toliau pateiktą kontrolinį sąrašą, kad suderintumėte savo reikalavimus su varžtu, kuris iš tikrųjų atlaikys gamybą. Jei perduodate tai tiekėjui, tai taip pat sumažina pirmyn ir atgal ir užkerta kelią „spėjimu pagrįstoms“ citatoms.

• Apibrėžkite tikslumo poreikį:Ar siekiate absoliutaus padėties nustatymo tikslumo, pakartojamumo ar abiejų? Pakartojamumą kartais galima pasiekti mažesniu laidų tikslumu, jei jūsų sistema visada artėja iš vienos krypties, tačiau atbulinės eigos ciklai reikalauja daugiau kontrolės.
• Sąmoningai rinkitės laidą:Didesnis laidas padidina linijinį greitį vienam variklio apsisukimui, bet taip pat padidina reikiamą sukimo momentą esant apkrovai ir gali sumažinti skiriamąją gebą, priklausomai nuo kodavimo įrenginio ir pavaros.
• Patvirtinkite apkrovos tipą:Ašinė apkrova yra akivaizdi; nepamirškite momentinių apkrovų, atsirandančių dėl poslinkio jėgų, konsolinių įrankių arba prasto kreipiamojo išlygiavimo.
• Apsvarstykite darbo ciklą:Didelio greičio nenutrūkstamo judėjimo metu reikia atkreipti dėmesį į šilumą, tepimą ir kritinį greitį. Trumpi su pertrūkiais ciklai gali toleruoti didesnį išankstinį krūvį.
• Pasirinkite išankstinio įkėlimo lygį:Mažas atsakas prieš žemą karštį yra prekyba. Greitoms ašims per didelė išankstinė apkrova gali tapti šilumine problema; esant didelėms atbulinės eigos apkrovoms, nepakankama išankstinė apkrova tampa kokybės problema.
• Aplinka ir apsauga:Skiedroms, abrazyvinėms dulkėms, aušinimo skysčio rūkui arba plovimo sąlygoms reikia sandariklių, silfonų arba apsauginių dangtelių. Švarioje patalpoje reikia mažai dujų išskiriančių tepalų ir kontroliuojamo šiukšlių susidarymo.
• Montavimo ir atraminiai guoliai:Jūsų rutulinis varžtas gali veikti taip gerai, kaip ir jo galinės atramos. Netinkamas guolių išdėstymas arba prastas standumas užmaskuoja bet kokį „tikslumą“, už kurį sumokėjote.
• Tepimo planas:Tepalą ir alyvą rinkitės pagal greitį, temperatūrą, švarą ir techninės priežiūros galimybes. Tada nurodykite papildymo būdą (rankinis, centralizuotas, automatizuotas).

Jei norite paprasto atspirties taško, prieš prašydami pasiūlymo surinkite šiuos duomenis:

• Reikalingas eigos ilgis ir įrengimo ilgio apribojimai
• Tikslinės padėties nustatymo tikslumas ir pakartojamumas
• Didžiausias tiesinis greitis ir pagreitis
• Tipinė ir didžiausia ašinė apkrova (įskaitant atbulinės eigos apkrovą)
• Darbo aplinka (drožlės, dulkės, aušinimo skystis, švari, didelė drėgmė ir kt.)
• Pageidaujamas tepimo būdas ir priežiūros intervalas

Lentelė: rutulinis varžtas prieš švininį varžtą ir diržinę pavarą

Montavimo praktika, užtikrinanti tikslumą

Daugelis rutulinių varžtų „užmuša“ montavimo metu, o ne eksploatacijos metu. Jei norite tikslumo, už kurį sumokėjote, diegimą traktuokite kaip kontroliuojamą procesą.

• Laikykite jį švarų:Riedėjimo kontaktas nekenčia smėlio. Atidarykite pakuotę tik tada, kai ašis yra paruošta, o surinkimo metu apsaugokite veržlę nuo šiukšlių.
• Užkirsti kelią nesutapimui:Sraigto ašis turi būti lygiagreti linijinei kreipiamajai ašiai. Net ir nedidelės kampinės paklaidos gali sukelti netolygią apkrovą veržlės viduje ir sutrumpinti tarnavimo laiką.
• Naudokite tinkamą galinės atramos išdėstymą:Fiksuotai palaikoma arba fiksuota fiksuota sąranka keičia standumą ir šiluminį elgesį. Pasirinkite pagal greitį, eigos ilgį ir tikslumo poreikius.
• Valdykite montavimo įtampą:Venkite varžto priveržti į vietą. Jei jis „netinka“, kažkas nesutampa. Jį priverčiant dažnai atsiranda lenkimų, kurie vėliau pasirodo kaip triukšmas ir karštis.
• Patikrinkite važiavimą ir sklandžią kelionę:Lėtai pasukite varžtą iki galo ir prieš įjungdami patikrinkite, ar nėra sandarių vietų. Įtemptos dėmės dažnai rodo suderinimo problemas.

Praktinis patarimas: jei jūsų ašis jungiasi, kai kreiptuvai yra priveržiami žemyn, atlaisvinkite kreipiamojo bėgio tvirtinimo detales, sulygiuokite varžto ir veržlės vežimėlį, tada vėl priveržkite kontroliuojama seka. Tai sumažina tikimybę, kad asamblėja kovos pati.

Priežiūros ir trikčių šalinimo vadovas

A Tikslus rutulinis varžtasnėra „įdiegti ir pamiršti“, tačiau tai taip pat neturėtų tapti kassavaitiniu galvos skausmu. Stabili rutina gali žymiai pailginti tarnavimo laiką ir išsaugoti tikslumą.

• Tepkite pagal grafiką:Nepakankamas tepimas padidina trintį ir susidėvėjimą; perteklinis tepimas gali pritraukti šiukšles arba greitai sukelti karštį. Laikykitės nuoseklaus intervalo ir kiekio.
• Patikrinkite sandariklius ir valytuvus:Jei apsauginiai elementai sugenda, užteršimas greitai patenka. Pakeiskite susidėvėjusius valytuvus anksti – pigios dalys, brangios pasekmės.
• Klausykite pokyčių:Naujas garsas, nauja vibracija arba didėjanti variklio srovė dažnai yra pirmasis užteršimo, nesutapimo ar guolių problemų požymis.
• Trasos temperatūra:Pastebimas darbinės temperatūros padidėjimas gali rodyti išankstinės apkrovos problemas, tepimo gedimą arba per didelį greitį / apkrovą.
• Reguliariai tikrinkite ašinį laisvumą:Didėjantis laisvumas rodo susidėvėjimą arba išankstinės apkrovos praradimą. Anksti sugavus, galima išvengti antrinės žalos.

Dažni simptomai ir galimos priežastys:

• Staigus šiurkštumas:taršos patekimas, pažeista recirkuliacija, rutulio pažeidimas
• Laipsniškas tikslumo praradimas:susidėvėjimas, išankstinės apkrovos atsipalaidavimas, terminis dreifa, tvirtinimo laisvumas
• Didėjanti variklio srovė:nesutapimas, nepakankamas tepimas, sandariklio pasipriešinimas, guolių išankstinės apkrovos problemos
• Triukšmas tam tikru greičiu:rezonansas, kritinio greičio artumas, atraminių guolių susidėvėjimas

Ko paklausti tiekėjo prieš perkant

Jei jūsų projektas yra jautrus tolerancijai, veikimo laikui ir reputacijai, pokalbis su tiekėju turėtų neapsiriboti skersmens ir švino citavimu. Norite pasitikėti procesų valdymu, tikrinimu ir pagalba po pardavimo.

• Kaip patikrinamas švino tikslumas?Paklauskite, kokia matavimo įranga naudojama ir ar galima pateikti patikrinimo duomenis kritiniams užsakymams.
• Koks terminis apdorojimas ir kietumo kontrolė taikoma?Nuoseklumas yra svarbus dėvėjimuisi ir nuovargiui.
• Kaip pasiekiamas ir patvirtinamas išankstinis įkėlimas?Išankstinio įkrovimo stabilumas turi įtakos atbulinės eigos ir temperatūros elgsenai.
• Kokios apsaugos galimybės egzistuoja?Valytuvai, sandarikliai, silfonai ir paviršiaus apdorojimas turi atitikti jūsų aplinką.
• Kokia pagalba galima nustatyti dydį?Tiekėjas, galintis protingai patikrinti apkrovą, greitį ir montavimo pasirinkimus, padeda išvengti brangių klaidingų specifikacijų.

Pirkėjams, vertinantiems gamybos partnerius, Suzhou Maitu Screw Stryp Manufacturing Co., Ltd.palaiko tikslius rutulinio sraigto sprendimus, daugiausia dėmesio skiriant praktiniam pritaikymo pritaikymui – padeda klientams paversti ašies reikalavimus tinkamu tikslumo, išankstinės apkrovos ir apsaugos deriniu, kad galutinė sistema veiktų nuosekliai realiomis gamybos sąlygomis.

DUK

K: Kuo rutulinis varžtas yra „tikslus“, palyginti su standartiniu?

Tikslumas paprastai reiškia griežtesnę švino tikslumo, geometrijos ir veikimo nuoseklumo kontrolę, kurią palaiko griežtesni gamybos etapai ir tikrinimas. Rezultatas yra labiau nuspėjamas padėtis ir pakartojamumas, kai tinkamai sumontuotas.

Kl.: Ar didesnis išankstinis įkrovimas visada geresnis tikslumui?

Ne visada. Didesnė išankstinė apkrova gali sumažinti atotrūkį ir padidinti standumą, bet taip pat padidina trintį ir šilumą, ypač važiuojant dideliu greičiu. Geriausias išankstinis įkrovimas yra tas, kuris atitinka jūsų tikslumo ir standumo poreikius, nesukeldamas šiluminių problemų ar sutrumpindamas tarnavimo laiką.

K: Kodėl mano ašis praranda tikslumą, kai mašina kurį laiką veikia?

Dažnos priežastys yra terminis augimas ir tepalo elgesys. Kylant temperatūrai, varžto ilgis keičiasi ir gali keisti padėtį. Per didelė trintis dėl per didelės išankstinės apkrovos, užteršimo ar prasto tepimo gali sustiprinti poveikį.

Kl.: Ar galiu naudoti rutulinį varžtą nešvarioje aplinkoje su drožlėmis ar dulkėmis?

Taip, bet jūs turite planuoti apsaugą: sandariklius / valytuvus, dangčius ir tepimo metodą, kad šiukšlės nepavirstų šlifavimo pasta. Atšiauriomis sąlygomis apsaugos konstrukcija yra tokia pat svarbi, kaip ir pati varžto specifikacija.

Kl .: kokią informaciją turėčiau siųsti, kai prašome pasiūlymo?

Pateikite eigą, reikiamą tikslumą ir pakartojamumą, maksimalų greitį ir pagreitį, tipines ir didžiausias apkrovas, aplinkos informaciją, tvirtinimo išdėstymą ir tepimo pasirinkimą. Tai leidžia tiekėjui rekomenduoti konfigūraciją, kuri veikia, o ne tik „tinka“.

Kiti žingsniai

Jei jūsų dabartinė ašis kovoja su atotrūkiu, karščiu, dreifu ar priešlaikiniu nusidėvėjimu, tai paprastai nėra „nelaimė“ – tai specifikacijos, įrengimo ar aplinkos neatitikimas, kurį galima ištaisyti. Pasidalykite savo smūgio, apkrovos, greičio ir tikslumo tikslais ir galėsite greitai susiaurinti dešinęTikslus rutulinis varžtaskonfigūracija stabiliam gamybos našumui užtikrinti.

Pasiruošę nutraukti trikčių šalinimą ir pradėti laikytis tolerancijos?Susisiekite su mumiskad aptartumėte taikymo reikalavimus ir gautumėte rekomendaciją, atitinkančią tikrąjį jūsų mašinos darbo ciklą –susisiekite su mumisšiandien ir sukurkime sklandesnę, patikimesnę judėjimo sistemą.
