Kaip rutulinis sraigtas pagerina CNC mašinų ir automatikos sistemų tikslumą?

CNC staklėms ir automatinėms sistemoms, kur pakartojamumas ir standumas lemia našumą, rutulinis varžtas yra neginčijamas tikslaus judesio valdymo kertinis akmuo. Skirtingai nuo tradicinių švininių varžtų, kurie priklauso nuo slydimo trinties, rutulinis varžtas naudoja recirkuliuojančius plieninius rutulius, kad sumažintų trintį ir pašalintų atstumą. Šis esminis dizainas leidžia šiuolaikinei CNC įrangai pasiekti padėties leistinus nuokrypius mikronais, o tai leidžia pramonės šakoms nuo aviacijos kosmoso iki medicinos prietaisų gamybos peržengti to, kas įmanoma. Iš esmės rutulinis sraigtas sukamąjį judesį paverčia linijiniu judesiu išskirtiniu efektyvumu, variklio sukimo momentą tiesiogiai paverčiant sklandžiu, nuspėjamu judėjimu – esminis reikalavimas bet kuriai automatizavimo ekosistemai, kuriai reikalingas mažesnis nei mikronų pakartojamumas.

Bet kaip tiksliai rutulinis varžtas pakelia tikslumą iki tokio lygio? Atsakymas slypi mechaninės architektūros, išankstinės apkrovos inžinerijos ir terminio stabilumo derinyje. Paskirstydamas apkrovą per riedėjimo elementus, o ne slydančius paviršius, rutulinis sraigtas drastiškai sumažina trinties nuostolius ir šilumos susidarymą – du pagrindiniai apdirbimo tikslumo priešai. Be to, dėl reguliuojamų išankstinės apkrovos mechanizmų beveik pašalinamas atstumas – būdingas laisvumas tarp mechaninių komponentų – tai užtikrina, kad krypties pokyčiai įvyktų akimirksniu, neprarandant judesio. Automatizavimo sistemoms, atliekančioms sudėtingas paėmimo ir vietos operacijas arba penkių ašių CNC apdirbimą, tai reiškia griežtesnius nuokrypius, puikią paviršiaus apdailą ir ilgesnį įrankio tarnavimo laiką. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. daugiau nei du dešimtmečius skyrė šių niuansų įvaldymui, gamindama rutulinius varžtus, kurie nustato tikslumo etalonus šiuolaikinėse gamyklose visame pasaulyje. Šiame straipsnyje aptarsime techninius parametrus, inžinerinius principus ir praktinę naudą, patvirtinančią, kodėl rutulinis varžtas išlieka nepakeičiamas tiksliai valdomose pramonės šakose.

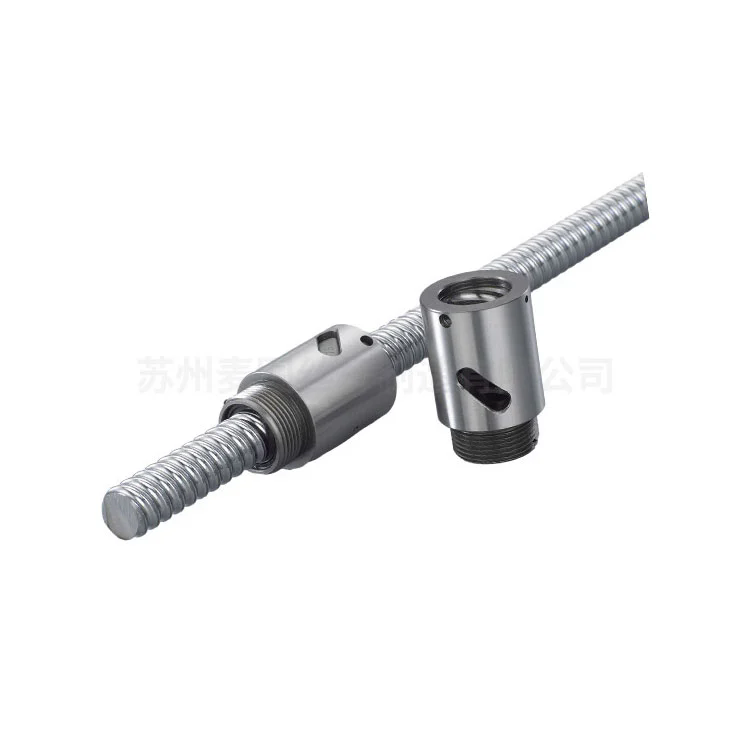

Dėl kokių kritinių dizaino savybių rutulinis varžtas yra būtinas didelio tikslumo CNC apdirbimui?

Šiuolaikinis CNC apdirbimo centras veikia savo linijinės pavaros komponentų malone. Vertinant, kodėl rutulinis varžtas yra auksinis standartas, reikia išnagrinėti architektūrines ypatybes, skiriančias jį nuo įprastų varžtų mazgų. Mūsų gamykla,Suzhou Maitu Screw Stryp Manufacturing Co., Ltd., kiekvieną rutulinį varžtą kuria vadovaudamiesi holistiniu požiūriu į geometrinį tikslumą, medžiagų mokslą ir apkrovos paskirstymą. Žemiau pateikiami pagrindiniai dizaino atributai, kuriais grindžiamas puikus tikslumas.

• Recirkuliaciniai rutuliniai guoliai:Skirtingai nuo slankiojančio kontakto akme varžtuose, rutuliniam varžtui naudojami grūdinto plieno rutuliai, kurie rieda bėgimo takeliu. Šis riedėjimo veiksmas sumažina trinties koeficientą iki 0,005, o tai leidžia sklandžiau judėti ir sumažinti servovarikliui reikalingą sukimo momentą. Mažesnė trintis taip pat sumažina šilumos susidarymą, o tai labai svarbu, nes šiluminis plėtimasis gali sukelti padėties nustatymo paklaidas iki 10 mikronų vienam Celsijaus laipsniui vienam metrui.

• Didelis švino tikslumas (JIS C0-C5 klasės):Tiksliai šlifuoti rutuliniai varžtai iš mūsų gamyklos pasiekia švino tikslumą iki C0 klasės, o tai reiškia, kad nuokrypis ribojamas iki ±3 mikronų 300 mm. Toks tikslumo lygis užtikrina, kad užprogramuoti įrankio keliai tiksliai atitiktų tikrąjį judesį, o tai būtina sudėtingų kosmoso komponentų arba mikroelektronikos formų kontūravimui.

• Optimizuotos kamuoliukų cirkuliacijos sistemos:Vidiniai deflektoriai arba vamzdžių grąžinimo sistemos užtikrina sklandų kamuoliuko recirkuliaciją be vibracijos ar triukšmo. Mūsų patentuotos deflektorių konstrukcijos sumažina pulsavimą, o tai tiesiogiai lemia pastovų padavimo greitį ir pašalina žymes ant apdirbtų paviršių.

• Didelis ašinis tvirtumas:Sujungus didelio skersmens varžtus su iš anksto įkrautomis veržlėmis, rutulinis varžtas užtikrina ašinį standumą iki 500 N/µm. Šis standumas apsaugo nuo deformacijos veikiant pjovimo jėgoms ir išlaiko įrankio padėtį net atliekant sunkias frezavimo operacijas.

• Pritaikomi išankstinio įkėlimo mechanizmai:Dvigubos veržlės arba per didelio rutulio išankstinio įtempimo metodai leidžia tiksliai sureguliuoti atbulą iki nulio. CNC programoms, kurioms reikalingas dvikryptis padėties nustatymo tikslumas, ši funkcija yra nediskutuotina.

Maitu Screw Rod mūsų gamybos protokolas atitinka griežtus kokybės vartus. Mes naudojame indukciniu būdu grūdintus sraigtinius velenus, kurių kietumas yra HRC 58-62, ir tiksliai šlifuotus bėgius, kad užtikrintume atsparumą dilimui per milijonus ciklų. Be to, mūsų projektavimo filosofija apima baigtinių elementų analizę, kad optimizuotų švino žingsnio ir rutulio skersmens santykį, padidinant greitį ir tikslumą. Visą parą veikiančioms automatizavimo sistemoms šių dizaino ypatybių derinys užtikrina, kad rutulinis sraigtas išlaiko pradinį tikslumą metų metus ir sumažina pakartotinio kalibravimo prastovos laiką. Galiausiai dėl kritinių projektavimo ypatybių paprastas mechaninis komponentas paverčiamas tikslumo įgalinimo priemone, kuri apibrėžia bet kurios CNC mašinos ar automatizuotos surinkimo linijos galimybes.

Kai mūsų inžinieriai kuria individualų rutulinį varžtą klientui, jie sutelkia dėmesį į tris ramsčius: švino tikslumo standartizavimą, terminio stabilumo valdymą ir išankstinės apkrovos nuoseklumą. Integruodami šiuos ramsčius garantuojame, kad linijinio judesio sistema akimirksniu reaguotų į valdymo signalus – tai privalomas reikalavimas didelės spartos apdirbimo centrams ir puslaidininkių automatizavimui. Per 20 metų patirtį pramonėje pastebėjome, kad rutulinio sraigto konstrukcijos ypatybės tiesiogiai koreliuoja su pasiekiamomis Cpk vertėmis masinės gamybos aplinkoje, o tai patvirtina, kodėl jis išlieka geriausiu pasirinkimu svarbioms programoms.

Kodėl rutulinis sraigtas pranoksta tradicinius švino varžtus automatikos sistemose?

Automatizavimo sistemos – nuo ​​robotų rankų iki paėmimo ir padėti įtaisų – reikalauja nuoseklaus, be trinties judėjimo ir minimalios priežiūros. Tradiciniai švininiai sraigtai (akme arba trapecijos formos) priklauso nuo slydimo trinties tarp varžto ir veržlės, dėl kurios atsiranda slydimas ir greitas nusidėvėjimas. Priešingai, rutulinis varžtas iš esmės iš naujo apibrėžia veiklos efektyvumą. Remdamiesi dešimtmečių gamybos patirtimi mūsų gamykloje, sudarėme galutines priežastis, kodėl rutulinis varžtas dominuoja automatizuotoje aplinkoje.

• Trinties efektyvumas ir energijos sąnaudos:Įprastas švino sraigtas veikia maždaug 20–40%, o rutulinio sraigto efektyvumas yra 90% arba didesnis. Automatizavimo sistemoms su keliomis ašimis šis efektyvumas sumažina variklio dydžio reikalavimus, sumažina energijos sąnaudas ir sumažina valdiklių šiluminę apkrovą.

• Nulinis slydimo reiškinys:Slystanti trintis sukuria statinę trintį, kurią reikia įveikti prieš pradedant judėjimą, todėl prasideda trūkčiojimas. Riedantis kontaktas rutuliniame sraigte pašalina slydimą, todėl labai sklandžiai atliekami mikrojudesiai – tai būtina norint tiksliai padengti arba surinkti elektroninę įrangą.

• Ilgaamžiškumas ir vidutinis laikas tarp gedimų (MTBF):Kadangi riedėjimo kontaktas sumažina abrazyvinį susidėvėjimą, rutulinio sraigto eksploatavimo trukmė esant vardinei apkrovai dažnai viršija 20 000 valandų, palyginti su 5 000–8 000 valandų slankiojančių švino varžtų. Mūsų gamyklos pagreitinto naudojimo testai patvirtina, kad tinkamai sutepus mūsų rutuliniai varžtai išlaiko originalų tikslumą ilgesniems gamybos etapams.

• Didesnis kelionės greitis:Dėl mažos inercijos ir sumažintos trinties rutuliniai sraigtai gali pasiekti iki 120 m/min ar didesnį judėjimo greitį esant tinkamam dizainui, o švininiai sraigtai sukuria per didelę šilumą, kai greitis viršija 30 m/min. Šis greičio pranašumas padidina didelio tūrio automatizavimo linijų pralaidumą.

• Supaprastinta priežiūra:Rutulinius varžtus reikia tik periodiškai tepti ir tikrinti sandariklius, o švininius varžtus reikia dažnai reguliuoti, kad būtų kompensuojamas susidėvėjimo sukeltas tarpas. Jei naudojate automatizuotus sandėlius arba CNC įrankių keitiklius, sumažėjusi priežiūra reiškia ilgesnį veikimo laiką.

Mūsų gamykloje Suzhou Maitu Screw Rod Manufacturing Co., Ltd. dažnai atliekame lyginamąją analizę klientams, pereinantiems nuo švininių varžtų prie rutulinių varžtų. Duomenys nuosekliai rodo 30-50 % pagerėjimą padėties pakartojamumui ir 20 % sutrumpėjusį ciklo laiką dėl didesnių pagreičio galimybių.

Be to, automatikos sistemos su rutuliniais sraigtais demonstruoja žymiai mažesnę vibraciją, o tai labai svarbu integruojant regėjimo sistemas ar lazerinius matavimo prietaisus. Rutuliniam sraigtui būdingas gebėjimas atlaikyti tiek traukos, tiek momentines apkrovas kompaktiškoje pakuotėje taip pat leidžia projektavimo inžinieriams sumažinti mašinos pėdsakus nepakenkiant tikslumui. Bet kuriai automatizavimo sistemai, kuriai reikalingas didelis darbo ciklas ir mikronų tikslumas, rutulinis varžtas nėra tik atnaujinimas – tai būtina eksploatacija.

Be to, mūsų rutulinių sraigtų konstrukcijų universalumas, įskaitant individualų galo apdirbimą, veržlių konfigūracijas ir valytuvų sandariklius, užtikrina sklandų integravimą į esamas automatikos architektūras. Nesvarbu, ar tai būtų švarios patalpos aplinka puslaidininkių gamybai, ar atšiauri apdirbimo aplinka su aušinimo skysčio patekimu, mūsų rutuliniai varžtai išlaiko puikų našumą. Šis pritaikomumas kartu su neabejotinais mechaniniais pranašumais paaiškina, kodėl pramonės šakos standartizavo rutulinių varžtų technologiją naujos kartos automatizavimo projektams.

Kaip pagrindiniai techniniai parametrai apibrėžia rutulinio sraigto tikslumą pramonėje?

Inžinieriams ir pirkimų specialistams svarbu suprasti rutulinio varžto specifikacijų lapą, kad būtų galima numatyti realų tikslumą. „Maitu Screw Rod“ gaminame rutulinius varžtus, kurių parametrai yra kruopščiai suderinti su tarptautiniais standartais. Žemiau yra išsami lentelė, kurioje pateikiami techniniai parametrai, lemiantys tikslumą, apkrovą ir dinaminį elgesį. Kiekvienas parametras vaidina pagrindinį vaidmenį, kaip rutulinis varžtas pagerina CNC staklių ir automatikos sistemų tikslumą.

Šie parametrai nėra atskirti; jie veikia sinergiškai. Pavyzdžiui, C0 klasės rutulinis sraigtas kartu su dvigubos veržlės įtempimu ir dideliu skersmeniu sukuria judėjimo platformą, kuri pasiekia ±1 µm padėties nustatymo tikslumą. Mūsų gamykla naudoja lazerinį interferometrinį patikrinimą kiekvienam tiksliam rutuliniam varžtui prieš išsiuntimą, užtikrinant atsekamumą pagal tarptautinius ilgio standartus. Klientams, dirbantiems tokiose pramonės šakose kaip optinių lęšių šlifavimas ar medicininė robotika, teikiame matavimo ataskaitas, patvirtinančias švino nuokrypį, išsiveržimą ir išankstinio apkrovimo sukimo momentą. Kruopščiai kontroliuodama šiuos parametrus, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. įgalina inžinierius kurti sistemas, kurios nuolat pasiekia aukščiausius tikslumo etalonus.

Be to, siūlome pasirinktinius švino modifikacijas, kad kompensuotume šiluminį augimą didelės spartos programose, dar labiau padidindami realaus pasaulio tikslumą. Tinkamas šių techninių specifikacijų parinkimas tiesiogiai koreliuoja su pasiekiamomis geometrinėmis leistinomis gatavų ruošinių nuokrypomis, dar kartą patvirtindamas, kodėl rutulinis varžtas yra didžiausia tikslumo dalis.

Kokį vaidmenį atlieka išankstinė apkrova ir atbulinės eigos pašalinimas, siekiant submikrono padėties?

„Backlash“ yra tikslaus judesio valdymo priešas. Bet kokioje mechaninėje transmisijoje tarpas tarp besijungiančių komponentų sukelia delsą keičiant kryptį – tai reiškinys, pabloginantis CNC kontūravimo tikslumą ir automatikos pakartojamumą. Rutulinis varžtas tai išsprendžia naudojant pažangias išankstinės apkrovos technologijas, kurios sukuria vidinį suspaudimą ir pašalina prarastą judesį. Savo gamykloje Suzhou Maitu Screw Rod Manufacturing Co., Ltd. sukūrėme patobulintas išankstinės apkrovos metodikas, kurios užtikrina submikronų padėties nustatymo efektyvumą net esant svyruojančioms apkrovoms.

• Dvigubo veržlės išankstinis įkrovimas:Dvi veržlės yra sumontuotos su tarpikliu, kuris sukelia ašinį poslinkį, priversdamas kiekvienos veržlės rutulius liestis su priešingomis varžto griovelio šonais. Šis metodas visiškai pašalina atotrūkį ir padidina ašinį standumą 30-50%. 5 ašių CNC staklėms tai užtikrina, kad žiedinės interpoliacijos testai parodys nuokrypį iki 2 mikronų.

• Per didelis rutulio išankstinis įkėlimas:Naudojant rutulius, šiek tiek didesnius nei bėgimo tako griovelio skersmuo, pasiekiamas kontroliuojamas trukdžių pritaikymas. Šis vienos veržlės išankstinės apkrovos metodas yra kompaktiškas ir idealiai tinka automatizavimo ašims, kuriose erdvė yra ribota, tačiau vis tiek veikia be laisvumo.

• Reguliuojami išankstinio apkrovimo mechanizmai:Kai kuriose konstrukcijose yra veržlė, leidžianti lauke reguliuoti išankstinės apkrovos jėgą, leidžiančią iš naujo kalibruoti po ilgesnės eksploatacijos. Mūsų gamykla pateikia aiškius reguliavimo protokolus, kad išlaikytų tikslumą per visą įrangos gyvavimo ciklą.

• Poveikis sistemos standumui:Išankstinė apkrova ne tik pašalina atotrūkį, bet ir padidina bendrą pavaros mechanizmo standumą. Didesnis standumas reiškia, kad išorinės jėgos, pvz., pjovimo apkrovos CNC frezoje, sukelia minimalų poslinkį, išsaugant detalių tikslumą.

• Poveikis pakartojamumui:Pašalinus atstumą, rutulinis varžtas pasiekia dvikryptį pakartojamumą 1-2 mikronų ribose. Naudojant automatizuotą paėmimo ir vietos automatiką, tvarkant subtilią elektroniką, šis pakartojamumas apsaugo nuo komponentų nesutapimo ir surinkimo defektų.

Žvelgiant iš valdymo elementų, iš anksto įkrauti rutuliniai varžtai leidžia servo kilpoms veikti su didesniu stiprumu, nesukeliant virpesių, taip dar labiau pagerinant nusistovėjimo laiką ir padėties tikslumą. Mūsų inžinierių komanda dažnai tai demonstruoja naudodama lazerinį kalibravimą: CNC ašis su iš anksto įkrautu rutuliniu varžtu rodo mažesnę nei 1 mikrono atsukimo paklaidą, palyginti su 15–30 mikronų standartinio švino varžto atveju. Didelio tikslumo sektoriuose, tokiuose kaip formų gamyba ir EDM, tai tiesiogiai reiškia aukščiausios kokybės paviršiaus apdailą ir liudininkų linijų pašalinimą.

Be to, pašalinus atstumą, sumažinamos smūgio jėgos keičiant kryptį ir apsaugomas visas pavaros mechanizmas nuo ankstyvo susidėvėjimo. Bet kokiai programai, kuriai reikalingas dvikryptis judėjimas, nesvarbu, ar tai būtų portalinis maršrutizatorius, ar puslaidininkinė plokštelė, rutulinis varžtas su išankstiniu apkrovimu yra vienintelis tinkamas sprendimas, užtikrinantis mažesnę nei mikrono padėtį. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. siūlo išankstinės apkrovos kalibravimo ataskaitas su kiekvienu tikslaus rutulinio sraigtu, užtikrindama, kad mūsų klientai gautų komponentus, atitinkančius griežčiausius judesio valdymo reikalavimus.

Išvada: galutinis rutulinių varžtų vaidmuo naujos kartos tiksliojoje automatikoje

Tikslioji CNC mašinų ir automatikos sistemų inžinerija nėra vien tik pažangios programinės įrangos ar didelės raiškos kodavimo įrenginių reikalas; ji iš esmės priklauso nuo linijinės pavaros mechaninio vientisumo. Kaip jau ištyrėme, rutulinis sraigtas – su jo riedėjimo elemento konstrukcija, pritaikytu išankstiniu apkrovimu ir puikiu tvirtumu – sudaro šiuolaikinio didelio tikslumo judesio valdymo pagrindą. Nuo trinties sukelto šiluminio poslinkio sumažinimo iki momentinio atsako pašalinimo – kiekvienas rutulinio sraigto požymis yra pritaikytas nenumaldomam siekiui siekti griežtesnių leistinų nuokrypių ir didesnio našumo.

Per dešimtmečius sukauptą gamybos patirtį Suzhou Maitu Screw Stryp Manufacturing Co., Ltd. matėme, kaip tinkamai parinkus ir integravus rutulinį varžtą, standartinės mašinos gali tapti pasaulinės klasės tikslia įranga. Tokios pramonės šakos kaip aviacija, automobiliai, medicinos prietaisai ir pažangioji elektronika remiasi našumo etalonais, kuriuos nustato tikslūs rutuliniai varžtai.

Naudodama pažangiausias šlifavimo technologijas, griežtą kokybės kontrolę ir individualias inžinerines galimybes, mūsų gamykla užtikrina, kad kiekvienas mūsų gaminamas rutulinis varžtas prisidėtų prie išmatuojamo tikslumo, patikimumo ir bendro įrangos efektyvumo. Kadangi automatizavimas ir toliau tobulėja kartu su pramone 4.0, komponentų, kurie užtikrina mikronų lygio pakartojamumą esant įvairioms apkrovoms, paklausa tik didės. Rutulinis sraigtas yra pasirengęs įveikti šį iššūkį, siūlydamas įrodytą būdą pasiekti – ir viršyti – ateities gamybos aplinkos tikslumo reikalavimus.

Ar esate pasirengęs padidinti savo CNC staklių ar automatikos sistemų tikslumą?Partneris su Suzhou Maitu Screw Stryp Manufacturing Co., Ltd.kad rutuliniai varžtai būtų pagaminti pagal jūsų tikslias specifikacijas. Mūsų ekspertų komanda teikia visapusišką pagalbą – nuo ​​konsultacijų dėl projektavimo iki aptarnavimo po pardavimo, užtikrindama, kad jūsų judesio valdymo sprendimai būtų neprilygstami. Susisiekite su mūsų gamykla šiandien ir paprašykite kainos pasiūlymo arba aptarkite individualius rutulinio varžto reikalavimus – kurkime tikslumą kartu.
