Kaip C7 didelis švino rutulinis varžtas, skirtas medžiagoms tvarkyti, gali pagerinti greitį, tikslumą ir dideles apkrovas

Straipsnio santrauka:Medžiagų krovimo įrangai reikalingas greitas linijinis judėjimas, patikimas padėties nustatymas, didelė apkrova ir stabilus veikimas dažno paleidimo-sustabdymo sąlygomis. TheC7 didelis švino rutulinis varžtas, skirtas medžiagoms tvarkytiišMaitusujungia C7 tikslumą, didelio švino transmisiją, itin tvirtą konstrukciją ir pritaikytas konfigūracijas, kad palaikytų AGV, sandėlio krautuvus, kėlimo platformas, medžiagų krovimo robotus ir automatizuotas logistikos sistemas.

Turinys

1. Kodėl medžiagų tvarkymui reikalingas C7 didelio švino rutulinis varžtas?
2. Kokios yra pagrindinės funkcijos?
3. Kokias specifikacijas pirkėjai turėtų palyginti?
4. Kaip tai pagerina medžiagų tvarkymo našumą?
5. Kur jis naudojamas?
6. Kaip pasirinkti tinkamą modelį?
7. Kokia techninės priežiūros praktika prailgina tarnavimo laiką?
8. Dažnai užduodami klausimai

Kodėl medžiagų tvarkymui reikalingas C7 didelio švino rutulinis varžtas?

Tikimasi, kad šiuolaikinės medžiagų tvarkymo sistemos perkels vis sunkesnius krovinius išlaikant trumpą ciklo laiką ir kartojamą padėties nustatymą. Įprasti mechaninės transmisijos komponentai gali sunkiai dirbti, kai įranga turi įsibėgėti, lėtėti, sustoti, atbulinėti ir keisti padėtį per visą darbo dieną.

Rutulinis sraigtas rotacinio variklio įvestį paverčia kontroliuojamu linijiniu judėjimu per recirkuliuojančius rutulius tarp varžto ir veržlės. Šis riedėjimo kontakto mechanizmas padeda sumažinti trintį, tuo pačiu užtikrinant efektyvią ir tikslią transmisiją. Medžiagų krovimo įrangai didelė laidų konfigūracija suteikia dar vieną svarbų pranašumą: varžtas gali pasiekti ilgesnę linijinę eigą per apsisukimą.

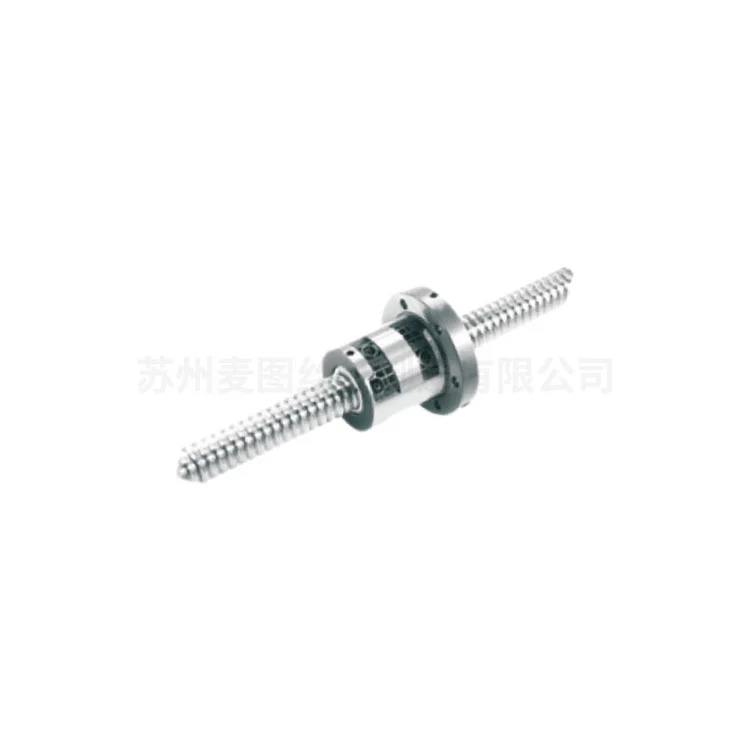

„Maitu“ C7 didelis švino rutulinis varžtas, skirtas medžiagų tvarkymui, yra sukurtas specialiai šiems reikalavimams. Dėl C7 tikslios klasės, didelės švino formos geometrijos, didelio stiprumo legiruotojo plieno konstrukcijos ir į apkrovą orientuoto dizaino jis tinka sudėtingiems darbams, susijusiems su kėlimu, perkėlimu, padėties nustatymu ir automatizuotu judėjimu.

Remiantis gamintojo paskelbtomis specifikacijomis, pasirinktos konfigūracijos skirtos apkrovoms nuo maždaug 500 kg iki 5000 kg, o pritaikytos konstrukcijos gali būti kuriamos pagal pritaikymo reikalavimus. Produktas taip pat skirtas naudoti dirbtuvėse, sandėliuose, logistikos centruose ir kitose pramoninėse aplinkose.

Kokios yra pagrindinės funkcijos?

1. Didelės apkrovos laikančiosios konstrukcijos

Medžiagų krovimo sistemos gali patirti ne tik statines apkrovas, bet ir dinamines jėgas, susidarančias greitėjimo, lėtėjimo, kėlimo ir stabdymo metu. Rutuliniam sraigtui naudojamas didelio stiprumo legiruotas plienas ir tikslus apdorojimas, kad būtų palaikomos sudėtingos apkrovos sąlygos.

• Sukurta didelės apkrovos transmisijai
• Didelis atsparumas smūgiams, atsirandantiems kartotinio judėjimo metu
• Tinka sunkioms medžiagoms kelti ir pernešti
• Galimi pritaikytų matmenų skirtingoms įrangos struktūroms

2. C7 Tikslumas kontroliuojamam padėties nustatymui

Padėties nustatymo tikslumas yra svarbus, kai medžiagų tvarkymo sistema turi sudėti gaminius į apibrėžtą vietą. Paskelbtoje gaminio informacijoje nurodoma padėties nustatymo paklaida ±0,02 mm ribose, o tai yra naudinga tiksli nuoroda sistemų projektuotojams.

Dėl to konfigūracija tinka automatizuotoms tvarkymo užduotims, kai nekontroliuojamas judėjimas ar padėties nukrypimas gali turėti įtakos tolesniam darbui.

3. Didelis laidas greitesnei linijinei kelionei

Švinas nustato, kiek veržlė nukeliauja ašies kryptimi per vieną varžto apsisukimą. Didesnis laidas gali užtikrinti didesnę linijinę eigą vienam variklio apsisukimui, o tai ypač naudinga, kai medžiagų krovimo įrangai reikia greitai judėti per santykinai ilgą eigą.

Dėl šios priežasties didelio švino rutulinis varžtas gali padėti dizaineriams subalansuoti perdavimo greitį, variklio įvestį ir įrangos ciklo laiką, tiesiog nedidinant variklio sukimosi greičio.

4. Pritaikymas dažnam paleidimo-sustabdymo režimui

AGV, sandėlių krautuvai, kėlimo platformos, perkėlimo sistemos ir krovimo robotai dažnai veikia per pasikartojančius pagreičio ir lėtėjimo ciklus. Gaminio struktūra sukurta taip, kad atlaikytų su šiais veikimo būdais susijusius smūgius ir nuovargį.

5. Pritaikoma mechaninė konfigūracija

Medžiagų apdorojimo mašinos retai turi vienodus matmenis. „Maitu“ pateikia pritaikytas skersmens, švino, krypties, veržlės konfigūracijos, ilgio ir kitų mechaninių reikalavimų parinktis. Tai leidžia inžinieriams pasirinkti transmisijos komponentą pagal tikrąją mašinos architektūrą, o ne priversti standartinį komponentą sukurti netinkamą dizainą.

Kokias specifikacijas pirkėjai turėtų palyginti?

Prieš pirkdami rutulinį varžtą, inžinieriai turėtų kartu įvertinti skersmenį, šviną, tikslumą, veržlės tipą, eigos ilgį, apkrovos reikalavimus ir montavimo kryptį. Tinkamo skersmens, bet netinkamos laido arba veržlės konfigūracijos komponentas gali nesuteikti laukiamo sistemos veikimo.

Paskelbtas asortimentas rodo, kad ta pati gaminio koncepcija gali apimti skirtingus mašinos dydžius ir valdymo reikalavimus. Pritaikant įrangą, apkrova, greitis, eiga, montavimo matmenys, darbo ciklas ir aplinkos sąlygos turėtų būti pateikti prieš galutinę specifikaciją.

Kaip tai pagerina medžiagų tvarkymo našumą?

Didesnis perdavimo efektyvumas

Gamintojas teigia, kad gaminys eksploatacijos metu gali išlaikyti mechaninį efektyvumą virš 90%. Didelis perdavimo efektyvumas padeda sumažinti energijos nuostolius tarp variklio ir linijinio mechanizmo, o tai gali būti naudinga įrangai, kuri veikia nuolat arba atlieka dažnus judėjimo ciklus.

Greitesni valdymo ciklai

Didelio švino geometrija leidžia daugiau linijinio judėjimo per apsisukimą. Tai gali padėti sutrumpinti kėlimo, perkėlimo, padėties nustatymo ir kitų pasikartojančių tvarkymo procesų kelionės laiką.

Tikslus padėties nustatymas

C7 tikslumas palaiko kontroliuojamą linijinį judėjimą. Automatizuotuose sandėliuose ir gamybos aplinkoje pakartojamas padėties nustatymas gali padėti įrangai suderinti konvejerius, sandėliavimo vietas, darbo vietas ir pakrovimo taškus.

Stabilus sunkiasvoris darbas

Didelio stiprumo medžiagos ir smūgiams atspari konstrukcijos konstrukcija yra svarbios, kai varžtas veikia esant didelėms apkrovoms arba dažnai greitėjant ir lėtėjant. Teisingas dydis vis dar yra būtinas, nes tikroji apkrova priklauso nuo visos mechaninės sistemos ir eksploatavimo sąlygų.

Kur jis naudojamas?

C7 didelis švino rutulinis varžtas, skirtas medžiagų tvarkymui, tinka įvairioms automatizuotoms ir pramoninėms krovimo sistemoms.

• Sandėlio krautuvai:Palaiko kėlimo ir padėties nustatymo operacijas sandėliavimo sistemose.
• AGV:Galima integruoti į linijinius kėlimo arba padėties nustatymo mechanizmus, naudojamus automatizuotose transporto priemonėse.
• Medžiagų tvarkymo robotai:Suteikia linijinę transmisiją automatiniam perkėlimui ir padėties nustatymui.
• Sunkiosios kėlimo platformos:Tinka vertikaliam judėjimui, kai svarbi apkrova ir padėtis.
• Pervežimo vežimėliai:Palaiko kontroliuojamą žaliavų, komponentų ir gatavų gaminių judėjimą.
• Logistikos įranga:Gali būti integruotas į rūšiavimo, pakrovimo, iškrovimo ir automatizuotas perdavimo sistemas.
• Pramonės dirbtuvės:Padeda automatizuoti medžiagų judėjimą tarp skirtingų gamybos zonų.

Sudėtingose ​​automatizuotose sistemose rutulinis varžtas turėtų būti įvertintas kartu su servo varikliu, mova, linijiniu kreiptuvu, atraminiu guoliu, tepimo sistema ir valdymo sistema. Transmisijos komponentas yra tik viena visos judesio architektūros dalis.

Kaip pasirinkti tinkamą modelį?

Rutulinio varžto pasirinkimas turėtų prasidėti nuo faktinių eksploatavimo sąlygų, o ne vien nuo gaminio pavadinimo. Praktinis atrankos procesas apima šiuos veiksmus:

1. Nustatykite apkrovą:Apskaičiuokite statines ir dinamines apkrovas, kurias turi išlaikyti varžtas.
2. Apibrėžkite reikalingą kelionę:Nustatykite efektyvų eigą ir maksimalų varžto ilgį.
3. Nustatykite reikiamą greitį:Nustatykite norimą tiesinį greitį ir apskaičiuokite atitinkamą sraigto sukimosi greitį.
4. Pasirinkite laidą:Didesnis laidas paprastai užtikrina didesnį linijinį judėjimą per apsisukimą ir gali palaikyti greitą judėjimą.
5. Patvirtinkite tikslumo reikalavimus:C7 gali būti tinkamas daugeliui bendrųjų automatikos ir medžiagų tvarkymo programų, o didesnio tikslumo sistemoms gali prireikti kitos tikslumo klasės.
6. Patikrinkite montavimo vietą:Patvirtinkite veleno skersmenį, veržlės matmenis, atraminę konstrukciją ir laisvą montavimo vietą.
7. Apsvarstykite aplinką:Prieš užbaigiant konfigūraciją, reikia atsižvelgti į dulkių, drėgmės, temperatūros, užteršimo ir korozijos riziką.

Siekdama pritaikyti sprendimą, Maitu rekomenduoja pateikti įrangos apkrovą, tvarkymo greitį, montavimo matmenis ir darbo aplinką, kad jos inžinierių komanda galėtų padėti suderinti ir konfigūruoti modelį.

Kokia techninės priežiūros praktika prailgina tarnavimo laiką?

Net tvirtam rutuliniam varžtui reikia tinkamos priežiūros. Tinkamas tepimas ir užteršimo kontrolė yra ypač svarbūs, nes šiukšlės gali paveikti riedėjimo elementus ir bėgimo tako paviršius.

• Reguliariai sutepkite:Paskelbtose techninės priežiūros gairėse rekomenduojama naudoti aukštai temperatūrai atsparų dilimui tepalą maždaug kas 120 darbo valandų, koreguojant pagal faktines darbo sąlygas.
• Laikykite varžtą švarų:Iš varžtų ir veržlių srities pašalinkite dulkes, drožles ir kitus teršalus.
• Patikrinkite apsauginę konstrukciją:Patikrinkite, ar nepažeisti dulkių dangteliai ir susiję apsauginiai komponentai.
• Venkite perkrovos:Eksploatavimas viršijant numatytą apkrovos diapazoną gali pagreitinti susidėvėjimą ir sugadinti varžtą arba rutulius.
• Reguliariai tikrinkite:Patikrinkite tvirtinimą, sriegio nusidėvėjimą, rutulio judėjimą, vibraciją, padėties nustatymo tikslumą ir neįprastą triukšmą.
• Jei reikia, naudokite profesionalias paslaugas:Sriegio pažeidimus, rutulio įstrigimą ar rimtas apkrovos problemas turi įvertinti kvalifikuoti technikai.

Techninės priežiūros intervalai galiausiai turėtų būti pritaikyti prie faktinio darbo ciklo, užterštumo lygio, apkrovos, greičio, tepimo tipo ir gamintojo rekomendacijų.

Dažnai užduodami klausimai

Kokia galima apkrova?

Paskelbtoje gaminio informacijoje nurodytas apkrovos diapazonas nuo maždaug 500 kg iki 5000 kg, priklausomai nuo pasirinkto skersmens ir modelio. Tikroji leistina apkrova turėtų būti patvirtinta atliekant konkrečius skaičiavimus.

Ar jis gali veikti dulkėtoje sandėlio aplinkoje?

Taip. Gaminys sukurtas atsižvelgiant į dulkėms ir korozijai atsparius aspektus pramoninėje aplinkoje. Tinkamas sandarinimas, valymas ir tepimas išlieka svarbūs ilgalaikiam veikimui.

Ar jis tinkamas dažnoms paleidimo ir sustabdymo programoms?

Taip. Jo dizainas pabrėžia atsparumą smūgiams ir nuovargio veikimą, kai naudojamas pakartotinis greitėjimas, lėtėjimas, paleidimas ir stabdymas.

Kaip pasirinkti tinkamą modelį?

Pateikite reikiamą apkrovą, linijinį greitį, eigos ilgį, montavimo matmenis, veikimo kryptį, darbo ciklą ir aplinkos sąlygas. Šie parametrai leidžia įvertinti tinkamą skersmenį, švino, veržlės konfigūraciją ir bendrą specifikaciją.

Ar rutulinį varžtą galima pritaikyti?

Taip. „Maitu“ siūlo pritaikytas konfigūracijas, apimančias specializuotos medžiagų krovos įrangos matmenis, laidą, kryptį, veržlės tipą, ilgį ir kitus reikalavimus.

Koks garantinis laikotarpis?

Gamintojo paskelbtoje gaminio informacijoje nurodytas 12 mėnesių garantinis laikotarpis ne žmogaus sukeltoms kokybės problemoms, atsižvelgiant į galiojančias garantijos sąlygas.

Išvada: tinkamos automatinio valdymo transmisijos pasirinkimas

Gerai parinktas rutulinis varžtas gali tiesiogiai paveikti medžiagų tvarkymo įrangos greitį, padėties nuoseklumą, energijos vartojimo efektyvumą ir veikimo stabilumą. C7 didelis švino rutulinis varžtas, skirtas medžiagų tvarkymui, sujungia didelio švino transmisiją su C7 tikslumu, itin tvirta konstrukcija ir pritaikymo galimybėmis AGV, sandėlio krautuvų, krovimo robotų, kėlimo platformų ir automatizuotos logistikos įrangos. Projektams, kuriems reikalinga specifinė apkrova, greitis, eiga arba montavimo konfigūracijos, sužinokite daugiau apie C7 didelį švino rutulinį varžtą, skirtą medžiagų tvarkymui arbacopalieskite mussu savo paraiškos reikalavimais ir aptarti tinkamą sprendimą su Maitu inžinierių komanda.
