Atraminio bloko fiksuota ir palaikoma pusė

„Maitu“ fiksuota ir palaikoma pusė yra tiksliai suprojektuota ir visų pirma yra dviejų skirtingų tipų: fiksuotoji ir palaikoma pusė, kurių kiekviena skirta atlikti specifines mechanines sistemos funkcijas. Atraminių blokų konfigūracija yra pagrindinis bet kurio švino sraigto komplekto aspektas, labai svarbus norint užtikrinti veikimo stabilumą ir pasiekti tikslų tiesinį judėjimą.

Siųsti užklausą

Prekės aprašymas

Pagrindinis „Maitu“ gamyklos atraminio bloko fiksuotos ir atraminės pusės bruožas yra jo gebėjimas apriboti judėjimą tiek ašine, tiek radialine kryptimis. Paprastai jame yra suderinta kampinių kontaktinių guolių pora arba gilaus griovelio rutulinis guolis kartu su atraminiu guoliu, kurie kartu tvirtai sugeria ir radialines, ir sraigto apkrovas. Ši konfigūracija sukurta taip, kad būtų užtikrintas standus ašinis fiksavimas, todėl tai yra nepakeičiamas komponentas tais atvejais, kai reikia didelio tikslumo padėties nustatymo ir didelių dvikrypčių traukos jėgų perdavimo.

Atvirkščiai, atramos blokas fiksuota ir palaikoma pusė pasižymi savo gebėjimu leisti ašine plūde, tuo pačiu užtikrinant radialinę atramą. Paprastai jame naudojamas vienas gilaus griovelio rutulinis guolis arba radialinė įvorė, kuri leidžia varžto velenui laisvai plėstis arba susitraukti ašine kryptimi dėl šiluminių pokyčių. Ši specifinė konstrukcija yra labai svarbi kompensuojant šiluminį pailgėjimą ilgų varžtų mazguose, užkertant kelią pavojingiems vidiniams įtempiams, surišimui ir galimiems sistemos gedimams.

Tačiau pasirinkimas tarp fiksuotos ir palaikomos pusės yra ne tik pasirinkimas, bet ir sistemingas dizaino sprendimas. Dėl neteisingos konfigūracijos gali sumažėti tikslumas, per didelis triukšmas ir priešlaikinis guolio gedimas. Taigi tinkamas šių mazgų poravimas ir tikslus išlygiavimas yra tokie pat svarbūs kaip ir pats varžtas visos judesio sistemos vientisumui.

Esame suinteresuoti teikti integruotus varžtų ir atraminių mazgų sprendimus. Mūsų atraminio bloko fiksuota ir palaikoma pusė yra suprojektuoti taip, kad atitiktų mūsų trapecinių ir ACME varžtų specifikacijas.

Gamybos parametrai

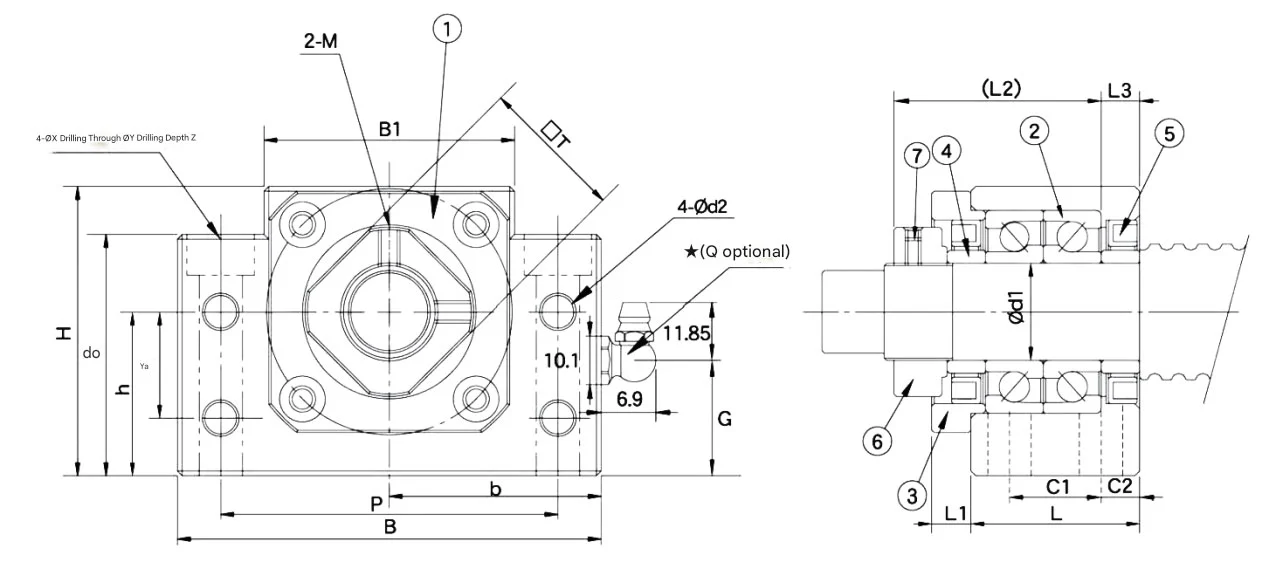

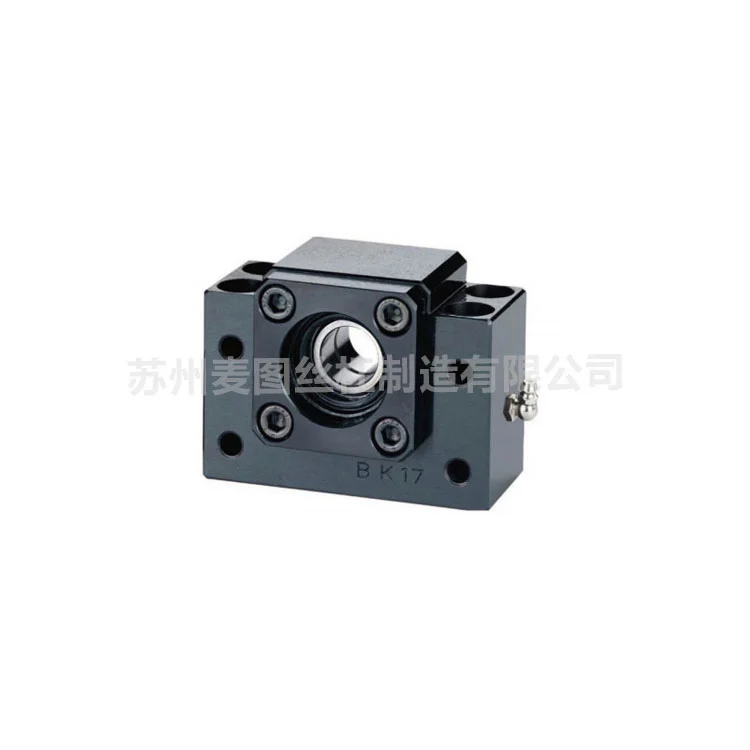

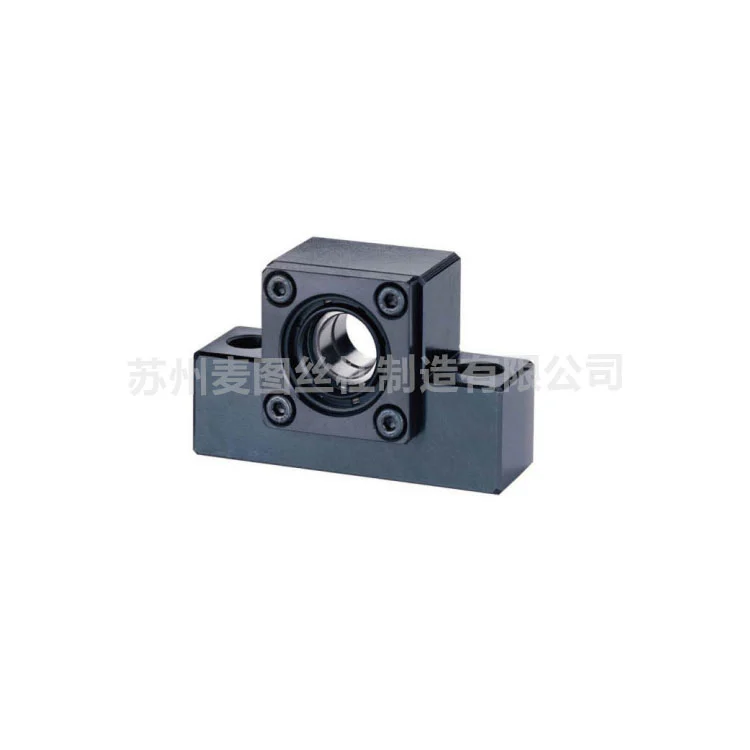

Palaikymo vienetas fiksuotos pusės MBK serija

Modelis	Skersmuo	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

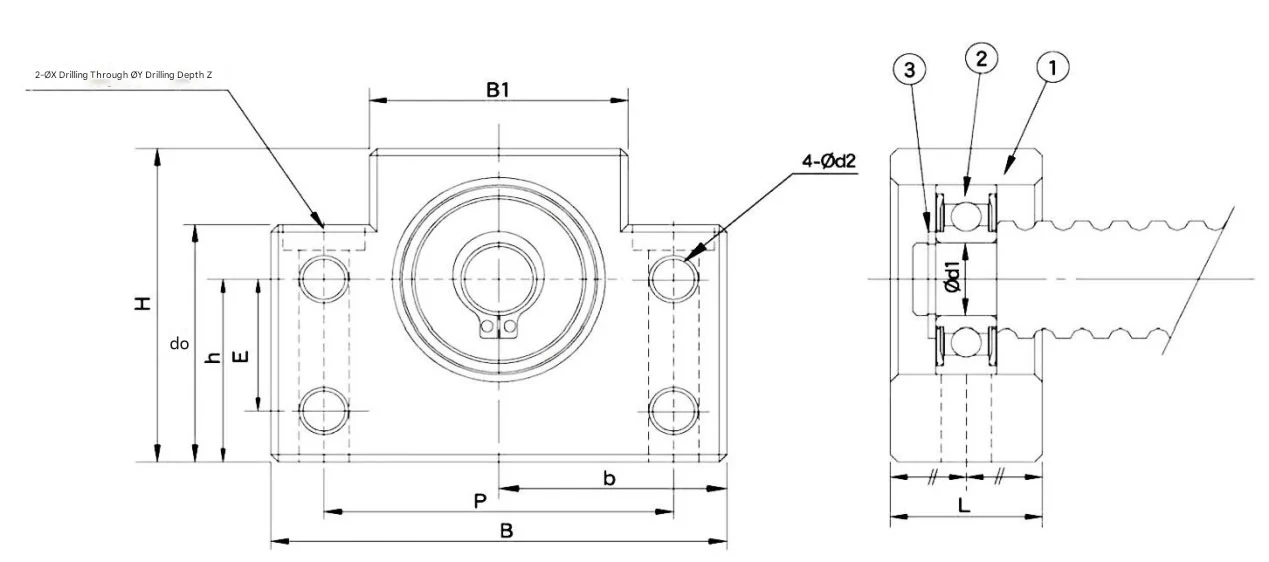

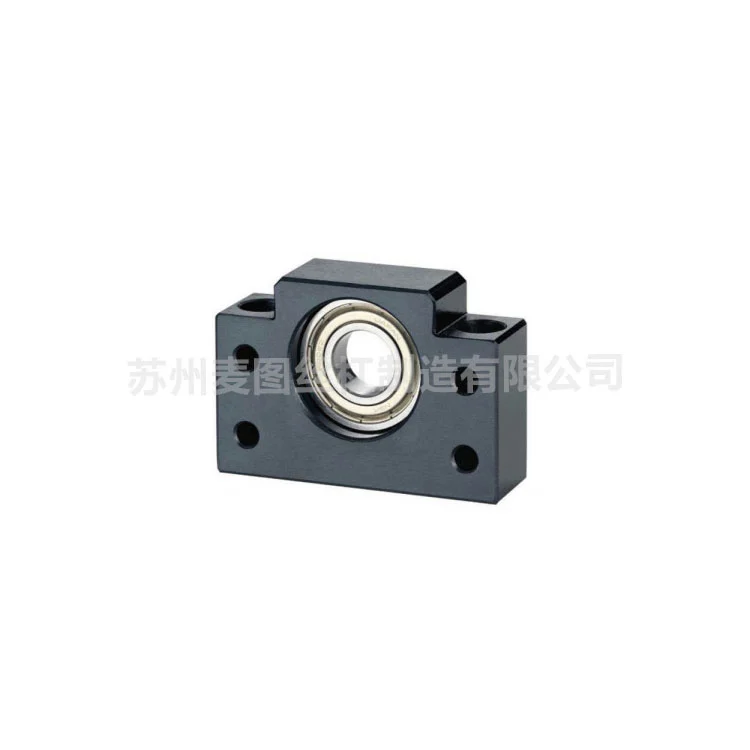

Palaikymo vieneto palaikymo pusė MBF serija

Modelis	Skersmuo	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

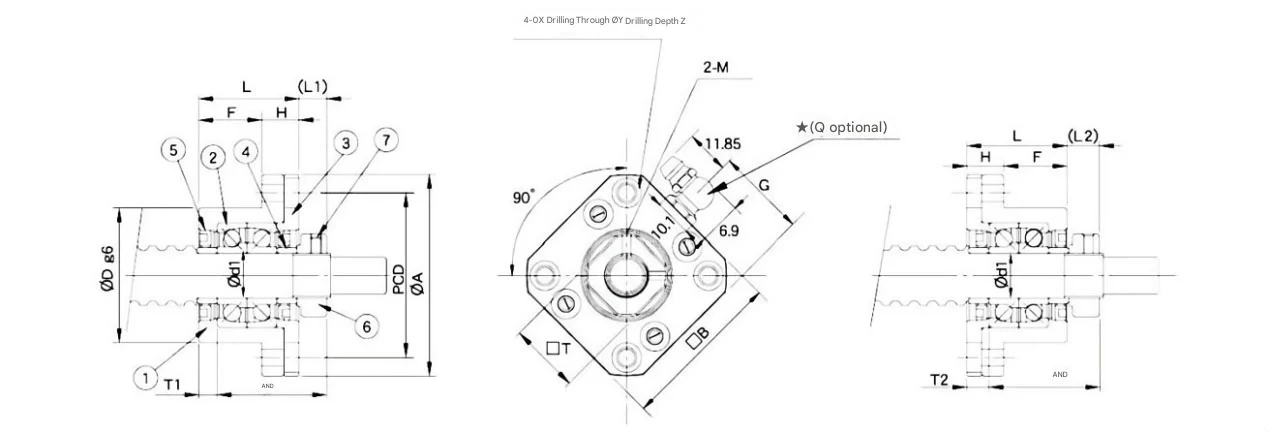

Palaikymo vienetas fiksuotos pusės MFK serija

Modelis	Skersmuo	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

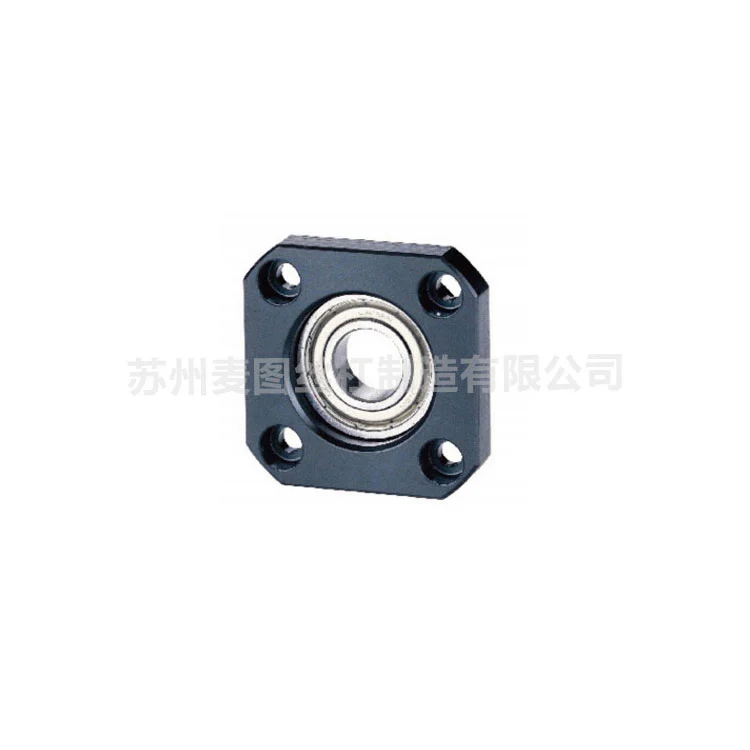

Palaikymo vieneto palaikymo pusė MEF serija

Modelis	Skersmuo	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

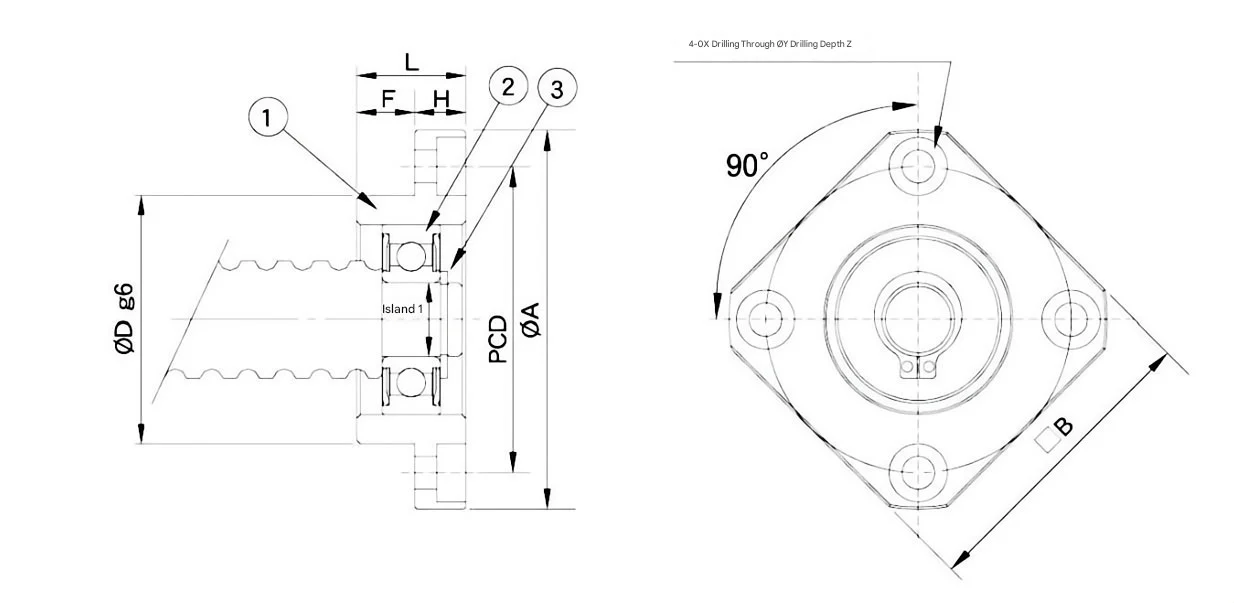

Support Unit Fiexd And Supported Side

Kodėl verta rinktis Maitu produktus?

Sistemingas judesio vientisumas

Mes ne tik parduodame dalis; teikiame integruotus judesio sprendimus. Mūsų fiksuoti ir palaikomi įrenginiai yra sukurti taip, kad puikiai atitiktų mūsų trapecijos formos ir ACME varžtų specifikacijas, pašalintų išlygiavimo klaidas ir užtikrintų visos jūsų perdavimo sistemos struktūrinį vientisumą.

Pažangus šilumos kompensavimo dizainas

Mūsų „Supported Side“ įrenginiai yra specialiai sukurti taip, kad būtų galima plūduriuoti ašine kryptimi. Leisdami varžto velenui laisvai išsiplėsti arba susitraukti esant temperatūros svyravimams, mūsų konstrukcija apsaugo nuo vidinių įtempimų ir sukibimo, o tai yra pagrindinė priešlaikinio sistemos gedimo priežastis ilgų sraigtų mazguose.

Didelio standumo dvikryptis apkrovimas

Tiksliam padėties nustatymui mūsų „Fixed Side“ įrenginiuose yra aukštos kokybės kampiniai kontaktiniai guoliai. Ši konfigūracija užtikrina puikų ašinį ir radialinį suvaržymą, sugerdama dideles dvikryptes traukos jėgas, kad išlaikytų tikslų tikslumą net esant didelėms pramoninėms apkrovoms.

Daugiau nei 12 metų gamybos patirtis

Turėdamas palikimą iš Šanchajaus Yingqi ir dešimtmetį nepriklausomos gamybos Sudžou mieste, Maitu suteikia gilios srities patirties. Mūsų įmonė, sertifikuota pagal ISO 9001, naudoja pačių sukurtą ERP sistemą, kad galėtų stebėti kiekvieną gamybos etapą ir užtikrinti, kad kiekvienas pagalbinis įrenginys atitiktų griežtus pramoninius leistinus nuokrypius.

Įrodytas našumas ir pritaikymas

Daugiau nei 80 000 vienetų pristatomi klientams visame pasaulyje, todėl siūlome įrodytą patirtį. Nesvarbu, ar jums reikia standartinio anglinio plieno, ar specializuotų medžiagų, tokių kaip nerūdijantis plienas ar bronza, mūsų 10 inžinierių komanda gali pritaikyti pagalbinį įrenginį, kad jis atitiktų jūsų konkrečius aplinkos ir mechaninius reikalavimus.

DUK

Kaip teisingai pasirinkti palaikymo bloką fiksuota ir palaikoma pusė?

Standartinei didelio tikslumo sąrankai reikia vienos fiksuotos pusės (sraigto ašies kryptimi užfiksuoti ir traukos apkrovoms valdyti) ir vienos palaikomosios pusės (kad būtų radialinė atrama ir būtų užtikrintas šiluminis plėtimasis). Mūsų inžinierių komanda gali padėti nustatyti konkrečią guolio konfigūraciją (pvz., kampinį kontaktą ar gilų griovelį), atsižvelgdama į jūsų apkrovos kryptį ir greičio reikalavimus.

Ar jūsų atramos įrenginiai suderinami su trapecijos ir ACME varžtais?

Taip. Mes specializuojamės kompleksiniuose sprendimuose. Mūsų atraminiai mazgai yra specialiai apdirbti taip, kad atitiktų mūsų 30° trapecijos ir 29° ACME varžtų galinius matmenis. Tai užtikrina sklandų prigludimą, sumažindama vibraciją ir triukšmą dirbant dideliu greičiu.

Kokių priemonių imasi Maitu, kad užtikrintų šių įrenginių guolių ilgaamžiškumą?

Taikome griežtas kokybės kontrolės procedūras, įskaitant tikslų korpuso šlifavimą ir didelio anglies chromo guolių plieno pasirinkimą. Mūsų įrenginiai surenkami kontroliuojamoje aplinkoje, kad būtų išvengta užteršimo, užtikrinant, kad tepalas ir sandarikliai ilgą laiką nereikalauja priežiūros.

Ar galite pateikti pagalbinius įrenginius pritaikytam veleno skersmeniui ir specialioms medžiagoms?

absoliučiai. Nors mes siūlome platų standartinių specifikacijų asortimentą, mūsų gamykloje yra CNC tekinimo staklės ir didelio tikslumo apdirbimo centrai, kad būtų galima apdoroti individualų dizainą. Mes galime pagaminti įrenginius naudodami įvairias medžiagas, įskaitant nerūdijantį plieną, skirtą korozinei aplinkai, atsižvelgdami į jūsų konkrečius brėžinius ir technines pastabas.
