Kaip UP klasės itin tikslūs linijiniai kreiptuvai pagerina staklių padėties nustatymo tikslumą?

Standartiniai linijiniai kreiptuvai eksploatacijos metu lengvai sukelia padėties nustatymo nuokrypį, vibraciją ir tikslumo slopinimą, o tai labai paveikia aukščiausios klasės įrangos, pvz., CNC staklių, puslaidininkių ir medicinos tiksliųjų prietaisų, apdirbimo tikslumą ir našumą. Pagrindiniai trūkumai apibendrinti taip:

- Laisva tolerancijos kontrolė: standartinės N/H/P klasės kreiptuvai turi didelius aukščio ir pločio nuokrypius, todėl kelių ašių staklių surinkimas yra nevienodas.

- Vibracija ir virpėjimas eksploatacijos metu: paprasti bėgiai sukuria akivaizdžią trinties vibraciją dideliu greičiu judant atgal, sutrikdydami tikslų padėties nustatymą.

- Nestabilus apkrovos įtempių pasiskirstymas: netolygus jėgos guolis sukelia vietinę deformaciją, palaipsniui mažindamas padėties nustatymo tikslumą ilgalaikio veikimo metu.

- Greitas tikslumo slopinimas: prastas atsparumas dilimui ir žema paviršiaus apdaila greitai praranda tikslumą po to, kai veikia dideliais atstumais ir dažnai keičiamas tepalas.

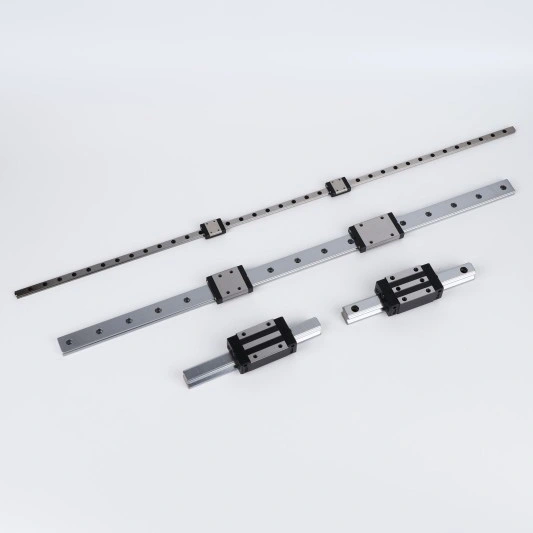

Pagrindiniai „Maitu UP-Class Ultra Precision“ linijinių kreiptuvų pranašumai

Maitu Itin tikslūs linijiniai kreiptuvaiIšspręskite tradicinių kreipiamųjų bėgių tikslumo kliūtis, naudodami patobulintas medžiagas, optimizuotą konstrukcijos dizainą ir griežtesnius gamybos standartus. Jie užtikrina stabilų mikronų lygio padėties nustatymą aukščiausios klasės staklių įrangai.

1. 30 % griežtesni gamybos nuokrypiai užtikrina itin mažą nuokrypį

- Pritaikytas itin tikslus šlifavimo procesas, kurio gamybos tolerancijos yra 30% griežtesnės nei pramonės standartiniai bėgiai.

- Griežtai kontroliuoja △H (aukščio nuokrypis) ir △W (pločio nuokrypį). Bėgiams ≤500 mm UP klasės tolerancijos nuokrypis yra tik 2 μm, todėl kelių ašių surinkimas užtikrina ypač aukštą nuoseklumą.

- Visi paruošti bėgiai praeina profilio projekcijos tikslumo bandymus, kiekvienai partijai pateikiamos oficialios patikros ataskaitos, kad būtų užtikrintas stabilus padėties nustatymo etalono tikslumas.

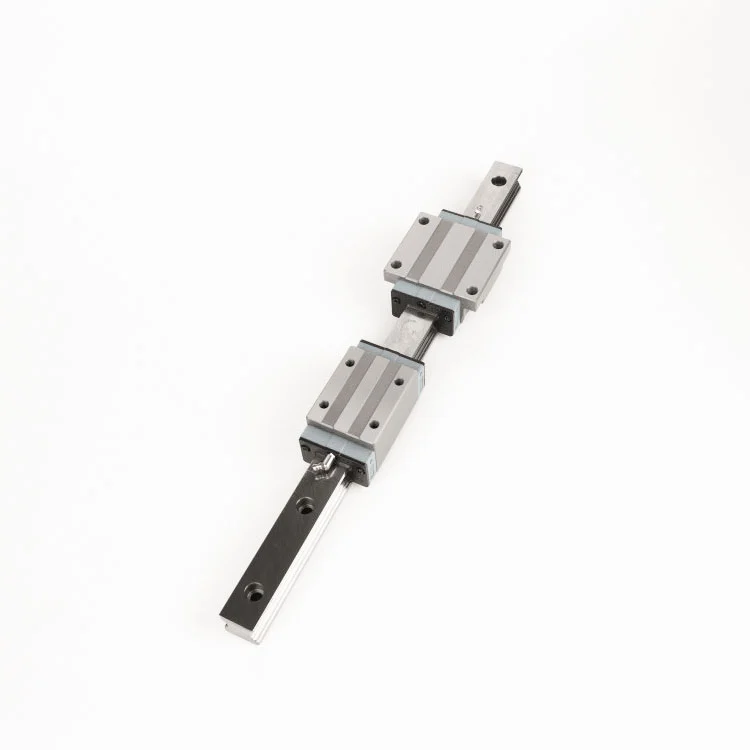

2. Keturių taškų kontaktų struktūra optimizuoja apkrovos ir judėjimo stabilumą

- Optimizuota bėgimo tako geometrija sudaro keturių taškų vienodą įtempių kontaktą, tolygiai paskirstant didelę apkrovą ir momentinę apkrovą.

- Efektyviai išvengiama vietinės deformacijos ir padėties poslinkio, kurį sukelia nesubalansuota jėga, išlaikant nuoseklų linijinį judėjimą.

- Stiprus kelių ašių momentinės apkrovos pritaikymas, puikiai suderinamas sudėtingas didelio tikslumo staklių jungčių apdorojimas.

3. Didelio kietumo SUJ2 plienas apsaugo nuo ilgalaikio tikslumo slopinimo

- Pagaminta iš daug anglies turinčio chromo guolių plieno (SUJ2 ekvivalentas), indukcinio grūdinimo iki 58-62 HRC.

- Itin didelis medžiagos kietumas labai padidina atsparumą dilimui, išvengia matmenų pokyčių dėl ilgalaikės trinties ir užtikrina nuolatinį padėties stabilumą.

- Tikslus žemės bėgimo tako paviršius pasiekia Ra 0,4–0,8 μm, sumažindamas atsparumą trinčiai ir mikroskopines judėjimo klaidas.

4. Mažos vibracijos ir mažo triukšmo judėjimas Optimizuokite dinaminį padėties nustatymą

- Optimizuota riedėjimo atitikimo struktūra sumažina veikimo triukšmą 40%, palyginti su standartiniais kreiptuvais.

- Efektyviai slopina aukšto dažnio vibraciją dirbant dideliu greičiu, pašalina dinaminį padėties nustatymo virpėjimą.

- Pailgina pakartotinio tepimo intervalą iki 2000 km, sumažindamas tikslumo svyravimus, atsirandančius dėl dažnos priežiūros ir alyvos keitimo.

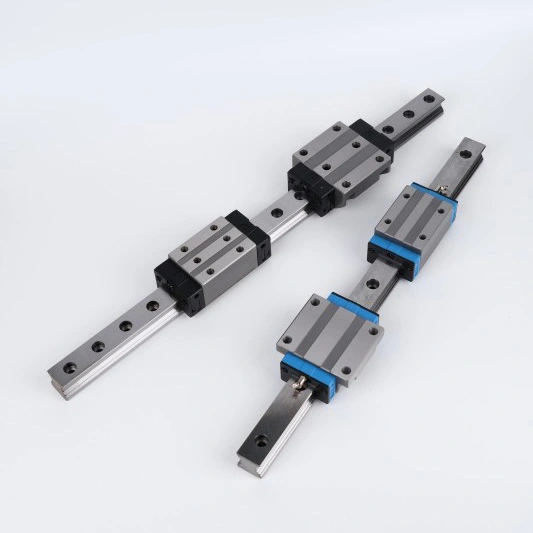

Profesionalus sandarinimas ir paviršiaus apsauga užtikrina ilgalaikį tikslumą

- Kelių labirintų sandarinimo sistema: Integruota patobulinta sandarinimo konstrukcija neleidžia dulkėms, pjovimo skysčiams ir nešvarumams patekti į bėgimo taką, užkertant kelią abrazyviniam nusidėvėjimui ir tikslumo pažeidimams.

- Individualizuotas antikorozinis apdorojimas: pasirenkama juodojo oksido danga ir beelektrinė nikelio danga apsaugo nuo rūdžių ir paviršiaus oksidacijos, išlaikant originalų tikslumą drėgnoje ir sudėtingoje apdorojimo aplinkoje.

Pagrindiniai taikymo scenarijai

MaituUP klasėitin tikslūs linijiniai kreiptuvaiyra specialiai sukurti įrangai, kuriai reikalingas nulinės padėties nustatymas ir ilgalaikis stabilus tikslumas:

- Didelio tikslumo CNC staklės:

Itin tikslūs apdirbimo centrai, smulkaus pjovimo ir šlifavimo įranga

- Puslaidininkių gamybos įranga:

Plokščių tvarkymo platformos, tiksli aptikimo ir padėties nustatymo įranga

- Tikslieji matavimo prietaisai:

Koordinačių matavimo mašinos, optinės aptikimo sistemos

- Pramoninė robotika:

Didelio tikslumo padėties nustatymo robotinės rankos ir automatizuota valdymo įranga

- Medicinos prietaisų gamyba:

Aukšto tikslumo medicininių komponentų formavimo ir apdorojimo įranga

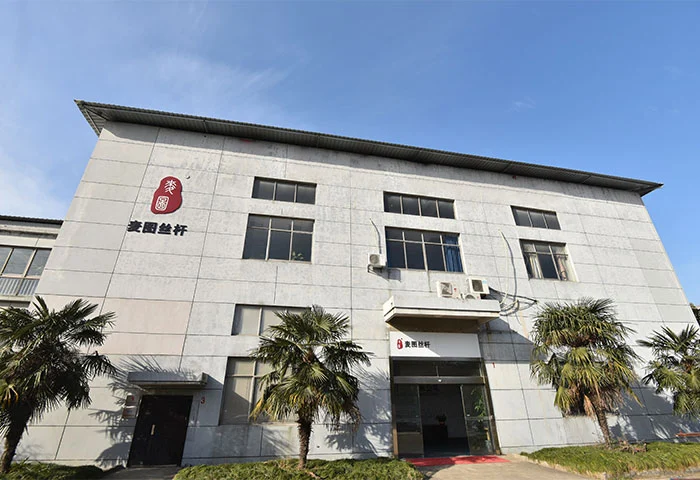

Unikalūs „Maitu“ pranašumai tiksliam linijiniam judesiui

- 12+ metų profesionali gamyba:

Brandi gamybos patirtis su 16 000 ir daugiau specifikacijų linijinio judesio komponentų, aptarnaujančių daugiau nei 5000 pasaulinių pramonės klientų.

- Visiškas skaitmeninės kokybės atsekamumas:

ERP sistema atlieka viso proceso stebėjimą nuo žaliavos grūdinimo, preciziško šlifavimo iki gatavo produkto testavimo, užtikrindama nuoseklų partijos tikslumą.

- Dviejų kanalų tiekimo garantija:

Nepriklausomi pačių sukurti didelio tikslumo vadovai + įgaliotas tarptautinis prekės ženklo platinimas, atitinkantis ekonomiškus ir itin aukštos klasės tikslumus, pritaikytus poreikius vienu sustojimu.

- Mažas MOQ ir greitas pristatymas:

Palaikykite vienetinio mėginio pritaikymą ir masinį stabilų pristatymą su išsamiomis kiekvieno gaminio bandymo ataskaitomis.

Santrauka

Staklių padėties nustatymo tikslumas priklauso nuo itin griežtos tolerancijos kontrolės, stabilaus konstrukcijos veikimo ir ilgalaikio anti-silpimo veikimo. MaituUP klasės itin tikslūs linijiniai kreiptuvaiefektyviai išspręskite įprastus tradicinių kreipiamųjų bėgių tikslumo skausmo taškus taikydami griežtesnius gamybos standartus, didelio kietumo medžiagas, apsaugančias nuo nusidėvėjimo ir vibraciją slopinančią judesio konstrukciją. Jie yra patikimiausias aukščiausios klasės staklių atnaujinimo sprendimas, siekiant pagerinti išeigą ir apdorojimo tikslumą.

Susisiekite su mumisNorėdami gauti aukščiausios klasės linijinių kreipiamųjų parametrų palyginimą ir pritaikytus tikslaus judesio sprendimus!
