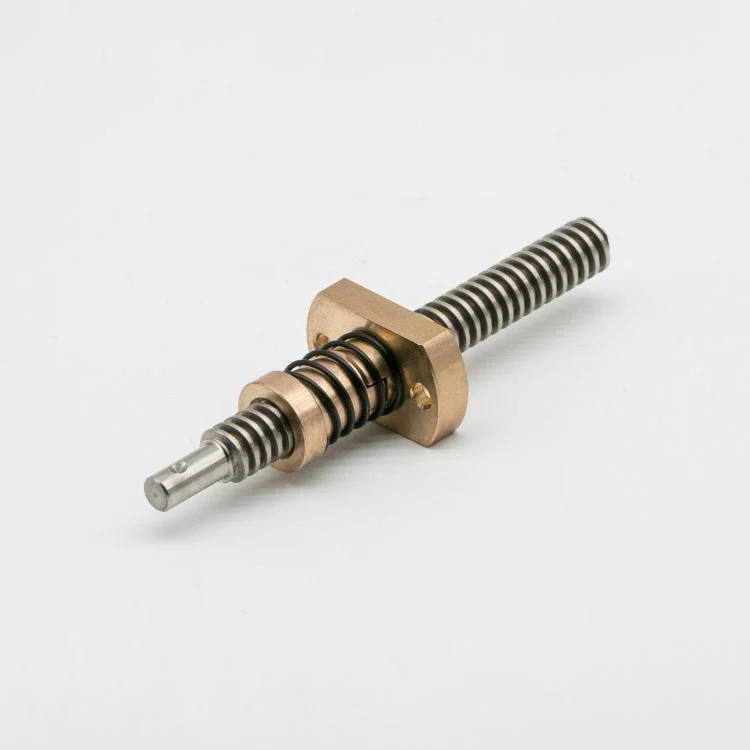

Spyruoklinė veržlė nuo atšokimo, skirta CNC mašinai

Kaip profesionalus gamintojas, daugiausia dėmesio skiriantis tiksliesiems trapeciniams varžtams ir veržlėms, „Maitu“ tiekia didelio našumo spyruoklinę veržlę nuo atšokimo, skirtą CNC staklėms, specialiai sukurtą pašalinti judesio praradimo klaidą, kurią sukelia standartinių trapecinių veržlių laisvumas CNC staklių judesių dviem kryptimis metu. Atsižvelgdami į konkrečius jūsų CNC staklių modelius, apkrovos reikalavimus, darbo temperatūros ir padėties tikslumo reikalavimus, galime pritaikyti pagrindinius parametrus, tokius kaip sriegio specifikacija (30 laipsnių trapecijos arba 29 laipsnių ACME), veržlės struktūrą, spyruoklės išankstinės apkrovos įtempimą, flanšo dizainą ir medžiagų pasirinkimą. Jo novatoriška spyruoklinė konstrukcija nuolat daro nuoseklų išankstinį apkrovą, išlaikydama nulinį ašinį laisvumą per visą tarnavimo laiką ir atitinka didelio tikslumo CNC staklių perdavimo poreikius nedidinant pernelyg didelio sukimo momento.

Gaminio techninės specifikacijos

Pastaba: * nurodo specialias specifikacijas, kurias galima pritaikyti pagal jūsų CNC staklių modelį, apkrovos reikalavimus ir padėties tikslumo reikalavimus.

Pagrindiniai CNC staklių privalumai

1. Spyruoklinio dinaminio atstūmimo pašalinimas: pritaikytas pažangus spyruoklinis kompensavimo mechanizmas, kuris nuolat taiko nuoseklų išankstinį apkrovą, kad būtų pašalintas ašinis laisvumas (0,1–0,3 mm, būdingas standartinėms veržlėms), užtikrinant nulinį atstumą per visą eksploatavimo laiką ir veiksmingai išvengiant judesio praradimo klaidų atliekant CNC staklių dvikrypčio padavimo judesius, gerinant mašinų apdirbimo tikslumą.

2. Ekspertai sukalibruotas sukimo momento balansas: po 12 ir daugiau metų MTTP optimizavimo, išankstinė apkrova tiksliai sureguliuojama, kad būtų subalansuotas klirenso pašalinimas ir mažas važiavimo sukimo momentas, užtikrinant aukštą CNC staklių padavimo mechanizmų reakciją be pernelyg didelio sukimo momento padidėjimo ar pagreitinto nusidėvėjimo, todėl nereikia naudoti per didelių variklių.

3. Specifinis CNC atsparumas dilimui: Pagamintas iš dilimui atsparių bronzos lydinių arba savaime sutepančių inžinerinių plastikų (PEEK/POM), suporuotas su tiksliai valcuotais sriegiais, paviršiaus kietumas pasiekia HRC 50-55, todėl nusidėvėjimo greitis sumažėja 50%, lyginant su įprastomis veržlėmis, kurios prisitaiko prie ilgalaikio aukšto dažnio CNC staklių veikimo.

4. Didelis prisitaikymas prie CNC darbo sąlygų: gali stabiliai veikti nuo -20 ℃ iki 280 ℃ temperatūros diapazone, atsparus pjovimo skysčio ir metalo drožlių poveikiui CNC apdirbimo aplinkoje, užtikrinant stabilų perdavimą ir padėties nustatymo tikslumą net ir atšiauriomis darbo sąlygomis.

Pagrindiniai našumo parametrai

1. Medžiagų parinktys: Galimos iš aukštos kokybės bronzos lydinio (didelė laikomoji galia, puikus šilumos išsklaijimas) ir savaime sutepančio inžinerinio plastiko (PEEK/POM, lengvas, atsparus korozijai), atitinkantis skirtingas CNC apdirbimo aplinkas ir apkrovos reikalavimus.

2. Padėties tikslumas: sriegio tikslumas pasiekia ISO 4 lygį, žingsnio paklaida yra mažesnė nei ±0,003 mm, tarpas kontroliuojamas 0,01 mm ribose, tenkinant didelio tikslumo CNC frezavimo, tekinimo ir graviravimo staklių padėties nustatymo poreikius.

3. Atsparumas nusidėvėjimui ir stabilumas: po specialaus paviršiaus sustiprinimo, spyruoklinė veržlė, skirta CNC mašinai, turi puikų atsparumą dilimui ir struktūrinį stabilumą, gali išlaikyti stabilų veikimą, kai CNC staklės veikia ilgą laiką aukštu dažniu be deformacijų ar gedimų.

4. Išankstinės apkrovos reguliavimas: Įrengta reguliuojama išankstinės apkrovos sistema, išankstinės apkrovos įtempimas gali būti tiksliai sureguliuotas pagal specifinius CNC staklių apkrovos ir tikslumo reikalavimus, užtikrinant optimalų veikimą įvairiuose taikymo scenarijuose.

Mūsų privalumai CNC tiksliųjų komponentų gamyboje

1. Specifinis CNC MTTP stiprumas: Mūsų tyrimų ir plėtros komandoje dirba 10 techninių inžinierių, turinčių daugiau nei 10 metų patirtį tiksliųjų transmisijos komponentų srityje, daugiausia dėmesio skiriant veržlių atstūmimo ir tikslumo problemoms CNC staklių programose spręsti ir pagrindinių technologijų, tokių kaip spyruoklinio išankstinio apkrovimo kalibravimas, įvaldymas.

2. Griežta gamybos kontrolė: įrengta 10 profesionalių gamybos linijų, įskaitant pažangias sriegių valcavimo stakles ir didelio tikslumo CNC tekinimo stakles bei specialų tikslumo bandymo dirbtuvę. Kiekviena spyruoklinė veržlė, apsauganti nuo atšokimo, skirta CNC mašinai, prieš išvežant iš gamyklos yra išbandoma sukimo momento nuoseklumo ir atstūmimo aptikimo metu, kad būtų užtikrinta gaminio kvalifikacija.

3. Turtinga pritaikymo patirtis: pagaminome daugiau nei 16 000 tipų tikslios transmisijos komponentų ir turime didelę CNC mašinoms būdingų veržlių pritaikymo patirtį, kurias galima pritaikyti pagal CNC mašinų modelius, sriegių tipus (30 laipsnių trapecijos / 29 laipsnių ACME) ir tikslumo reikalavimus.

4. Profesinės kvalifikacijos sertifikavimas: išlaikėme ISO 9001 kokybės vadybos sistemos sertifikatą, galintį pasigirti patentų portfeliu, o mūsų gaminius pripažino daugiau nei 5000 vidaus ir užsienio klientų, įskaitant daugelį CNC staklių gamintojų.

Vieno langelio pritaikymas ir aptarnavimas

1. Profesionalios paklausos konsultacijos: Mūsų techninė komanda teikia individualias CNC staklių pritaikymo konsultacijas, puikiai supranta jūsų CNC staklių modelį, apkrovą, padėties tikslumą ir darbo aplinką bei teikia tikslinius gaminių sprendimus.

2. Tinkinimo proceso palaikymas: CNC staklėms pritaikyti mes teikiame 2D/3D brėžinių projektavimą, bandomąją pavyzdinę gamybą, tikslumo testavimą ir kitas vieno langelio paslaugas, užtikrindami, kad gaminys visiškai atitiktų jūsų CNC staklių padavimo ir padėties nustatymo mechanizmus.

3. Profesionalus pakavimas ir transportavimas: Produktai supakuoti į drėgmei, dulkėms ir susidūrimui atsparias pakuotes, kad transportavimo metu būtų išvengta žalos ir užteršimo, užtikrinant, kad nepakenktų gaminio veikimui.

4. Efektyvi pristatymo garantija: Standartiniai modeliai, tinkantys įprastoms CNC staklėms, yra sandėlyje, kurių pristatymo laikas 3-7 darbo dienos; pritaikyti produktai pristatomi per 10-18 darbo dienų, su profesionalia logistika, užtikrinančia savalaikį atvykimą.

5. Techninė pagalba po pardavimo: suteikite 24 mėnesių kokybės garantijos laikotarpį ir nusiųskite profesionalius technikus, kad jie pateiktų masinių užsakymų diegimo, derinimo ir priežiūros nurodymus, laiku išspręsdami naudojimo problemas.

CNC staklių naudojimo ir priežiūros vadovas

1. Valymo specifikacijos: prieš montuodami naudokite labai gryną alkoholį ir švarią šluostę be pūkelių, kad nuvalytumėte CNC įrenginio paviršių ir spyruoklinį mechanizmą su spyruokliniu būdu apsaugotą veržlę, nenaudokite įprastų valymo priemonių ar vandens, kad nepakenktumėte išankstinio įtempimo veikimui ir sriegio sujungimo tikslumui.

2. Reguliarus patikrinimas ir priežiūra: rekomenduojama kas 6 mėnesius tikrinti išankstinės apkrovos įtempimą, sriegio susijungimo būseną ir nusidėvėjimo laipsnį (pagal CNC staklių naudojimo dažnumą). Jei yra kokių nors sutrikimų, sureguliuokite išankstinę apkrovą arba pakeiskite gaminį laiku, kad nepakenktumėte apdirbimo tikslumui.

3. Sandėliavimo reikalavimai: Laikyti švarioje, sausoje, mažai drėgnoje aplinkoje (temperatūra 10-20 ℃, drėgmė ≤30%), vengti sąlyčio su pjovimo skysčiu, metalo drožlėmis ir ėsdinančiomis medžiagomis ir saugoti, kad spyruoklinis mechanizmas nerūdytų ar nesugestų.

4. Montavimo atsargumo priemonės: montuokite švarioje aplinkoje, montavimo metu mūvėkite pirštines be dulkių, užtikrinkite tikslų sulygiavimą su CNC staklės varžtu, venkite priverstinio montavimo ir nepažeiskite spyruoklinio mechanizmo ir sriegio konstrukcijos.

Tipinės taikymo sritys

1. CNC frezavimo staklės: Naudojamos vertikalių ir horizontalių CNC frezavimo staklių padavimo ir padėties nustatymo mechanizmuose, užtikrinančios didelio tikslumo darbastalio ir veleno judėjimą, pagerinančios apdirbamų dalių paviršiaus kokybę ir matmenų tikslumą.

2. CNC tekinimo staklės: Taikoma CNC tekinimo staklių įrankio atramos padavimo mechanizmui, pašalina laisvą tarpą judant abiem kryptimis, užtikrina stabilų ir tikslų įrankio padavimą ir sumažina apdirbimo klaidas.

3. CNC graviravimo staklės: naudojamos CNC graviravimo mašinų X/Y/Z ašies perdavimo mechanizmuose, užtikrinant aukštą padėties pakartojamumą, prisitaikant prie smulkaus graviravimo ir raižybos poreikių bei gerinant graviravimo tikslumą ir efektyvumą.

4. Kita CNC įranga: tinka CNC gręžimo staklėms, CNC šlifavimo staklėms ir kitai tiksliajai CNC įrangai, užtikrinanti patikimą įvairių linijinio judėjimo mechanizmų apsaugą nuo atbulinio perdavimo.

Dažni klausimai ir atsakymai

1. Kaip spyruoklinė veržlė pagerina CNC staklių apdirbimo tikslumą?

Mūsų gaminyje naudojamas spyruoklinis mechanizmas, kuris pašalina būdingą ašinį laisvumą (0,1–0,3 mm) standartinėms veržlėms, išvengia judesio praradimo klaidų atliekant CNC staklių dvikrypčius tiekimo judesius ir užtikrina, kad padėties tikslumas ir pakartojamumas atitiktų didelio tikslumo CNC įrangos apdirbimo reikalavimus.

2. Ar galima reguliuoti išankstinį gaminio įkėlimą pagal skirtingus CNC staklių modelius?

Taip, mes teikiame reguliuojamą išankstinės apkrovos sistemą, o mūsų inžinierių komanda gali tiksliai sureguliuoti išankstinės apkrovos įtempimą pagal konkrečią apkrovą, tikslumo reikalavimus ir jūsų CNC mašinos modelį, užtikrindama optimalų veikimą.

3. Kuri medžiaga labiau tinka mano CNC mašinai: bronza ar PEEK?

Bronzos lydinys tinka didelės apkrovos CNC staklėms (pavyzdžiui, CNC frezavimo staklėms) dėl didelės laikomosios galios ir puikaus šilumos išsklaidymo; PEEK tinka CNC staklėms maisto, medicinos ar puslaidininkių pramonėje dėl savaime tepančių, lengvų ir atsparių korozijai savybių.

4. Koks yra gaminio eksploatavimo laikas ilgalaikio CNC staklių veikimo metu?

Įprastai naudojant ir reguliariai prižiūrint, gaminio tarnavimo laikas yra daugiau nei 5 metai, o tai yra 50% ilgesnis nei įprastų veržlių nuo atstumo, prisitaikant prie ilgalaikių CNC staklių aukšto dažnio veikimo poreikių.

5. Ar pateikiate gaminio tikslumo bandymo ataskaitas?

Taip, mes galime pateikti atotrūkio aptikimo ataskaitas, sukimo momento nuoseklumo bandymų ataskaitas ir sriegio tikslumo bandymų ataskaitas, kad atitiktume jūsų CNC staklių gamybos ir kokybės kontrolės audito reikalavimus.

6. Kaip išspręsti problemą, jei gaminys naudojimo metu turi pernelyg didelį atstumą?

Mūsų techninė komanda teiks vietoje aptikimo ir derinimo paslaugas, skirtas CNC staklių spyruoklinės apkrovos apsaugos nuo atatrankos veržlei, sureguliuos išankstinės apkrovos įtempimą arba patikrins nusidėvėjimo būseną ir suteiks nemokamą pakeitimą, jei per garantinį laikotarpį kiltų produkto kokybės problemų.
