Kodėl verta rinktis trapecijos formos švino varžtą praktiškam ir patikimam tiesiniam judėjimui?
Straipsnio santrauka
Jei kada nors susidūrėte su triukšmingomis pavaromis, nenuoseklia padėtimi, ankstyvu nusidėvėjimu arba „mystweetspot-is-niekada teisinga“ priežiūros tvarkaraščiais, Jūs jau žinote paslėptą netinkamo pavaros mechanizmo pasirinkimo kainą. ATrapecijos formos švino varžtasdažnai yra labiausiai subalansuotas atsakyti, kai pirkėjams reikia nuspėjamo našumo, kontroliuojamų sąnaudų ir paprastos gamybos, ypač esant vidutiniam greičiui ir apkrovai.
Šiame vadove pagrindinis dėmesys skiriamas tikriems pirkėjo skausmingiems taškams: dydžio nustatymas, kuris neviršija biudžeto, neigiamų reakcijų sumažinimas be perdėto projektavimo, pasirinkimas medžiagos ir veržlių tipai, kad būtų ilgas tarnavimo laikas ir išvengta įprastų montavimo klaidų, kurios sukelia surišimą ir ankstyvą gedimą. Taip pat gausite a paprastą specifikacijų kontrolinį sąrašą galite perduoti tiekėjui, kad pirmą kartą gautumėte reikiamą varžtą ir veržlę.
Dažniausias skausmo taškas Atsparumas ir nenuoseklus pakartojamumas
Labiausiai nepastebėtas veiksnys Netinkamas išlyginimas ir prasta veržlės atrama
Geriausias naudojimo atvejis Ekonomiškas, patvarus linijinis judėjimas
Turinys
- Pirkėjo skausmo taškai ir greiti pataisymai
- Pagrindinės koncepcijos, skatinančios našumą
- Pasirinkimo kontrolinis sąrašas ir dydžio nustatymo logika
- Medžiagos, paviršiaus apdorojimas ir veržlių parinktys
- Atgalinės reakcijos, efektyvumo ir padėties nustatymo strategijos
- Montavimas ir priežiūra, apsauganti nuo gedimų
- Trapecijos formos vs rutulinis varžtas prieš diržą
- Praktinės specifikacijos šablonas
- DUK
- Kiti žingsniai
Kontūras
- Apibrėžkite, kodėl trapecijos formos sriegio geometrija naudinga pramoninėse judesių sistemose.
- Įprastus pirkėjų skundus paverskite projektavimo ir atrankos veiksmais.
- Peržiūrėkite nuoseklų varžto skersmens, švino ir veržlės suporavimo kontrolinį sąrašą.
- Parodykite medžiagų ir veržlių pasirinkimą, atitinkantį dulkėtą, šlapią, karštą ar didelio ciklo aplinką.
- Palyginkite alternatyvas, kad galėtumėte pagrįsti pasirinkimą viduje ir išvengti permokėjimo.
- Pateikite aiškų specifikacijų šabloną ir pirkėjui paruoštus DUK, kad galėtumėte greičiau pateikti citatą.
Pirkėjo skausmo taškai ir greiti pataisymai
Jei jūsų dabartinė sistema sugenda, ji paprastai sugenda nuspėjamais būdais.Čia pateikiamos dažniausiai pasitaikančios problemos ir pirmasis taisomasis veiksmas, kuris iš tikrųjų padeda.
- Atlenkimas leidžia pozicionuoti „netvarkingai“→ Naudokite priešpriešinį veržlę, iš anksto įkrautą dvigubą veržlę arba kontroliuojamą tarpo laipsnį, atitinkantį jūsų tikslumo tikslą.
- Pririšimas arba staigūs sukimo momento šuoliai→ Patikrinkite išlygiavimą, pridėkite tinkamas galines atramas ir įsitikinkite, kad veržlės korpusas neverčia šoninių apkrovų.
- Greitas susidėvėjimas arba metalo dulkės→ Patikrinkite tepimo planą, apsvarstykite bronzines / polimerines veržles ir venkite užteršimo dangčiais ar valytuvais.
- Triukšmas ir vibracija→ Sumažinkite plakimą padidindami varžto skersmenį, pridėdami tarpinę atramą arba sumažindami sukimosi greitį pasirinkdami laidą.
- Per lėta arba per didelė variklio apkrova→ Dar kartą peržiūrėkite pirmenybę / žingsnį, reikalingą greitį ir efektyvumo prielaidas; trapecijos sistemas galima optimizuoti, bet ne spėliojant.
Pagrindinis trapecijos formos pavaros pranašumas yra tai, kad jis yra atlaidus realioje pramoninėje aplinkoje. Esant nešvarumams, smūgiams ar retkarčiais netinkamai naudojant yra istorijos dalis, gerai parinktaTrapecijos formos švino varžtasgali išlikti stabilus ir tinkamas naudoti su paprasta priežiūra, o ne reikalaujantis tikslios priežiūros.
Pagrindinės koncepcijos, skatinančios našumą

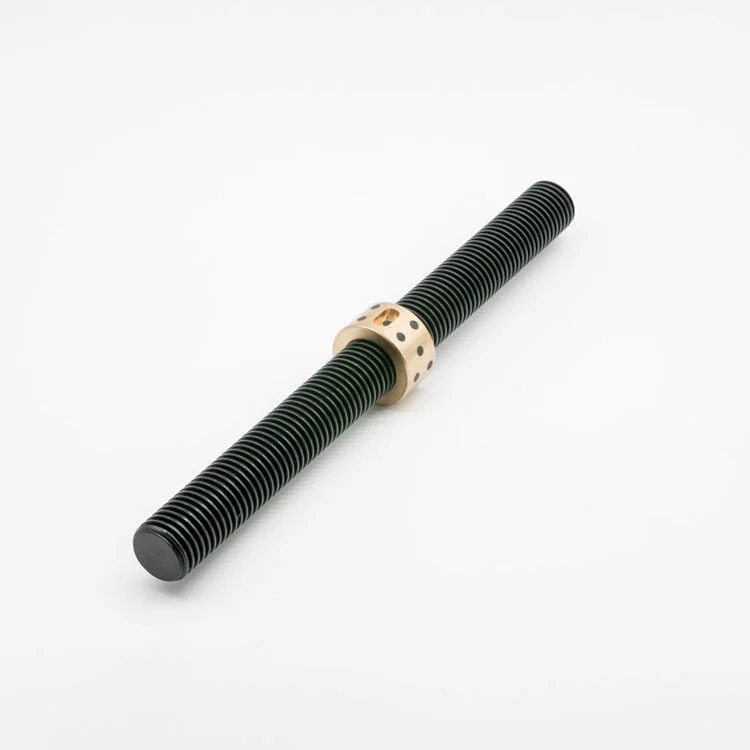

A Trapecijos formos švino varžtasnaudoja trapecijos formos sriegio profilį, skirtą galiai perduoti. Geometrija suteikia tvirtumo apkrovą laikantys paviršiai ir praktiškas kompromisas tarp ilgaamžiškumo, pagaminamumo ir judesio valdymo. Daugeliui pramonės gaminių – liftų, reguliatoriai, vartai, automatikos įrenginiai, medicininiai rėmai, pakavimo įranga – ši sriegio forma tebėra tinkamas pasirinkimas, nes veikia nuspėjamai.
- Švinas ir pikis: žingsnis yra atstumas tarp sriegio smailių; švinas yra kelionė per apsisukimą. Daugiapaleidimo sraigtai padidina laidumą (greitesnė eiga) nekeičiant žingsnio.
- Savaiminio užsifiksavimo polinkis: Trapecijos formos pavaros gali atsispirti važiavimui atgal esant tam tikroms apkrovoms, o tai naudinga vertikaliam kėlimui ir saugai.
- Efektyvumas: Paprastai žemesnis už rutulinius varžtus, bet dažnai priimtinas esant vidutiniam greičiui ir darbo ciklams, ypač kai tvirtumas yra svarbesnis už didžiausią efektyvumą.
- Krovimo kryptis: Daugelis pritaikymų pirmiausia yra ašinės apkrovos; šoninės apkrovos turi būti tvarkomos kreiptuvais, o ne varžto/veržlės sąsaja.
„Geriausias“ sprendimas ne visada yra didžiausias efektyvumas – tai tas, kuris kartu atitinka jūsų tikslumo, tarnavimo laiko, triukšmo, kainos ir pristatymo reikalavimus. Būtent todėl trapecijos formos variantas nuolat rodomas trumpuosiuose pirkimų sąrašuose.
Pasirinkimo kontrolinis sąrašas ir dydžio nustatymo logika
Dauguma tiekimo problemų kyla dėl to, kad trūksta įvesties. Prieš pateikdami užklausą dėl kainos, toliau nurodykite esminius dalykus. Tai sumažina perprojektavimo kilpas ir padeda tiekėjai rekomenduoja tinkamą konfigūraciją, o ne bendrą.
| Įvestis, kurią pateikiate | Kodėl tai svarbu | Dažna klaida |
|---|---|---|
| Reikalingas judėjimas, greitis ir darbo ciklas | Nustato švino pasirinkimą, šilumą, nusidėvėjimo greitį ir variklio dydį | Nurodomas greitis be darbo ciklo, dėl kurio vėliau perkaista |
| Ašinė apkrova (statinė ir dinaminė) | Nustatomas sriegio dydis, veržlės ilgis ir medžiagos poravimas | Nepaisydami smūginių apkrovų arba blogiausio atvejo vertikalios apkrovos |
| Montavimo būdas ir galinė atrama | Valdo deformaciją, plakimą ir išlyginimo stabilumą | Leisti varžtui „plaukti“ ir tikėtis tikslumo |
| Aplinka (dulkės, vanduo, chemikalai, temperatūra) | Vadovauja medžiaga, danga, veržlių pasirinkimas, tepimas | Anglies plieno pasirinkimas koroziniame korpuse |
| Atgalinis tikslas ir pakartojamumo poreikis | Nusprendžia veržlės tipą (standartinis, palyginti su atstūmimo slopinimu ir išankstiniu apkrovimu) | Prašoma „didelio tikslumo“ be skaitinės nuokrypos |
Praktinė taisyklė: jei reikia labai didelio greičio ir itin mažos trinties, gali laimėti rutulinis varžtas. Jei reikia stabilaus darbinio arklio, kuris išgyventų kasdien naudojamas ir lengvai prižiūrimasTrapecijos formos švino varžtasdažnai suteikia geresnę bendrą vertę.
Greitas pirkėjų kontrolinis sąrašas, kurį galite nukopijuoti į savo užklausą:
- Sriegio žymėjimas (pavyzdys: Tr 20×4), ilgis ir efektyvi eiga
- Švino reikalavimas (vieno arba kelių paleidimų) ir tikslinis tiesinis greitis
- Galinės apdirbimo detalės (guolių lizdai, raktų grioveliai, plokščios, sriegiai)
- Veržlės tipas (standartinis, flanšas, apsaugantis nuo laisvumo, dviguba veržlė) ir tvirtinimo apribojimai
- Reikalavimas medžiagai ir paviršiui (korozijos ir nusidėvėjimo lūkesčiai)
- Atotrūkio / klirenso tikslas ir pakartojamumo lūkesčiai
Medžiagos, paviršiaus apdorojimas ir veržlių parinktys
Medžiagos yra ne tik „plienas ir nerūdijantis“. Lauke netinkamas poravimas virsta triukšmu, sloga, korozija arba dažnu keitimu. Tinkamas poravimas tampa nuobodus – geriausiu būdu.
| Komponentas | Bendrosios parinktys | Kada pasirinkti |
|---|---|---|
| Varžtų medžiaga | Anglies plienas, legiruotasis plienas, nerūdijantis plienas | Anglies / lydinio stiprumas ir kaina; nerūdijantis, skirtas korozijai jautriai aplinkai |
| Paviršiaus apdorojimas | Juodasis oksidas, nitridavimas, chromavimas, cinkavimas | Azotavimas/chromas dėvėjimuisi; cinkas pagrindinei apsaugai nuo korozijos; pasirinkti pagal aplinką |

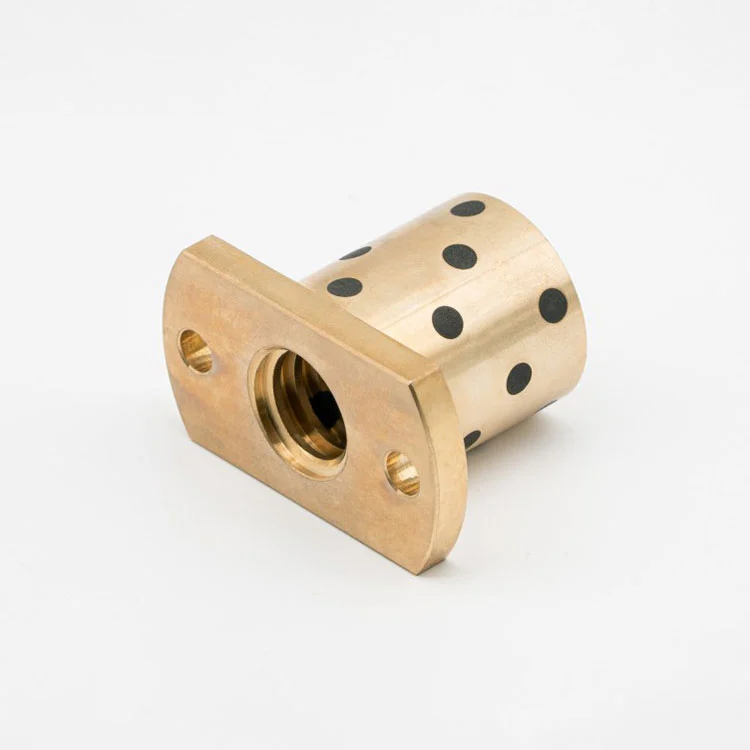

| Riešutinė medžiaga | Bronza, plienas, inžinerinis polimeras | Bronza už ilgaamžiškumą; polimeras, užtikrinantis mažą triukšmą ir švaresnį veikimą; plienas, skirtas konkrečioms didelės apkrovos konstrukcijoms |
| Apsauginiai priedai | Valytuvai, silfonai, dangčiai, tepalo jungiamosios detalės | Dulkėta aplinka, abrazyvinės dalelės arba lauko įranga |
Riešutų pasirinkimas yra tada, kai „geras ant popieriaus“ tampa „geras mašinoje“. Jei tikitės užteršimo, polimerinę veržlę su tinkamais nurodymais ir dangčiais gali sumažinti triukšmą ir supaprastinti tepimą. Jei tikitės didelės apkrovos ir ilgo tarnavimo laiko, bronza yra klasikinė pora. Tikslas nėra tobulumas – tai stabilus veikimas su valdoma priežiūra.
Atgalinės reakcijos, efektyvumo ir padėties nustatymo strategijos
Atstumas yra mažas tarpas tarp varžto ir veržlės, leidžiantis sklandžiai judėti ir šiluminis plėtimasis, tačiau jis taip pat gali sukelti triukšmą, prastą pakartojamumas ir netolygus nusidėvėjimas. Triukas yra pasirinkti mažiausią atsaką, kurį galite patikimai išlaikyti savo aplinkoje.
Įprasti būdai, kaip valdyti atstumą trapecijos formose:
- Veržlė, apsauganti nuo atotrūkio: dažnai naudoja padalintą dizainą arba spyruoklinę funkciją, kad užimtų tarpą; tinka krypties keitimui ir nedidelio tikslumo taikiniams.
- Iš anksto pakrauta dviguba veržlė: dvi viena prie kitos sureguliuotos veržlės; stipresnė kontrolė, dažnai naudojama siekiant geresnio pakartojamumo.
- Valdomos ašies dizainas: leiskite linijiniams kreiptuvams valdyti šonines apkrovas; sraigtas sutelktas į ašinę pavarą, pagerindamas sklandumą ir tarnavimo laiką.
Efektyvumas yra tai, ką pirkėjai neįvertina. ATrapecijos formos švino varžtaspaprastai veikia mažesniu efektyvumu nei rutulinis varžtas, tai reiškia, kad jūsų varikliui gali prireikti daugiau sukimo momento, kad būtų galima pasiekti tą pačią trauką. Tačiau mainais dažnai įgyjate paprastesnę sistemą, kuri priešinasi važiavimui atgal ir toleruoja realaus pasaulio dulkės ir tvarkymas. Vertikalaus kėlimo atveju tai gali būti saugumo ir išlaidų pranašumas.
Jei padėties nustatymas yra jūsų prioritetas, nebandykite „išspręsti tikslumo“ vien varžtu. Suporuokite varžtą su tinkamais guoliais, tvirtu veržlės tvirtinimu ir stabilūs kreiptuvai. Tikslumas yra sistemos ypatybė, o ne vienos dalies pirkimas.
Montavimas ir priežiūra, apsauganti nuo gedimų
Daugelis ankstyvų gedimų, dėl kurių kaltina „bloga kokybė“, iš tikrųjų yra diegimo problemos. Trapecijos formos pavaros yra stiprios, tačiau jos nemėgsta būti verčiamos kompensuoti prastą derinimą.
Didelio poveikio įrengimo įpročiai:
- Naudokite tinkamus galinius guolius / atraminius blokus ir venkite konsolinių konstrukcijų ilgiems tarpatramiams.
- Įsitikinkite, kad veržlės korpusas yra išlygintas ir sriegiui netaikoma šoninė apkrova.
- Patvirtinkite lygiagretumą tarp varžto ašies ir kreipiamųjų bėgių; įrišimas dažnai prasideda kaip nedidelis geometrinis neatitikimas.
- Pasirinkite tepimą, atitinkantį temperatūrą ir greitį, ir laikykite jį nuosekliai.
- Pridėkite apsaugą (dangčius / silfonus), kai yra abrazyvinių dulkių arba drožlių.
Priežiūra gali būti paprasta: nuvalykite, sutepkite, patikrinkite susidėvėjimą ir patikrinkite, ar tvirtinimas nėra laisvas. Jei jūsų programa veikia nuolat arba griežtai aplinką, į SOP įtraukite pagrindinį aptarnavimo intervalą. Vien tas vienas įprotis dažnai padvigubina tarnavimo laiką.
Trapecijos formos vs rutulinis varžtas prieš diržą
Pirkėjai dažnai įstringa „atnaujinimo spiralėje“. Šis palyginimas padeda pagrįsti tinkamą inžinerijos lygį jūsų faktiniam naudojimo atvejui.
| Pavaros tipas | Stiprybės | Kompromisai |
|---|---|---|
| Trapecijos formos švino varžtas | Patvarus, ekonomiškas, praktiškas daugeliui krovinių, lengviau aptarnaujamas, gali atlaikyti važiavimą atgal | Mažesnis efektyvumas, greičio apribojimai ilguose tarpatramiuose, atstūmimo valdymas, reikalingas griežtai padėties nustatymui |
| Rutulinis varžtas | Didelis efektyvumas, didesnis greičio potencialas, maža trintis, didelis pakartojamumas | Didesnė kaina, jautresnė užterštumui, reikalauja švaresnės aplinkos ir apsaugos |
| Diržas/grandinė | Labai greita kelionė, ilgi judesiai, lengvos sistemos | Ištempimas, mažesnis standumas, kitoks priežiūros profilis, mažiau tinkamas didelei traukai esant lėtam greičiui |
Jei kuriate įrangą, kuri turėtų veikti kiekvieną dieną su minimaliu rūpesčiu, trapecijos formos variantas dažnai yra „tylus nugalėtojas“, nes sumažina sudėtingumas tiekimo, apdirbimo ir aptarnavimo srityse. Tai yra didelė priežastis, kodėl daugelis pramonės komandų nuolat nurodo aTrapecijos formos švino varžtasnet kai yra madingesnių sprendimų.
DUK
Ar trapecinis švino varžtas tinka vertikaliam kėlimui?
Taip, jis dažniausiai naudojamas kėlimui ir padėties nustatymui. Daugelis konstrukcijų užtikrina naudingą pasipriešinimą važiavimui atgal, o sriegio geometrija yra gera
tinkamas energijos perdavimui. Saugumui svarbiam kėlimui patvirtinkite krovinio korpusą, pridėkite tinkamas stabdymo / fiksavimo priemones ir nepasikliaukite
vien trintis.
Kaip sumažinti atsaką nepavertus projekto perprojektavimu?
Pradėkite nuo veržlės, apsaugančios nuo atstumų, arba dviejų veržlių išdėstymo. Taip pat įsitikinkite, kad kreiptuvai tvarko šonines apkrovas; atsakas dažnai jaučiasi blogiau, kai ašis yra
lankstymas arba surišimas. Jei aplinka nešvari, rinkitės konstrukciją, kuri išlaiko našumą, net jei tepalas ir teršalai skiriasi.
Kuri riešutų medžiaga yra geresnė ilgam gyvenimui?
Bronza yra įrodytas pasirinkimas dėl patvarumo daugeliu pramonės sąlygų. Inžineriniai polimerai gali sumažinti triukšmą ir veikti švariau kai kuriose sąrankose.
Geriausias pasirinkimas priklauso nuo apkrovos, greičio, temperatūros ir užterštumo. Priderinkite medžiagą prie savo veiklos tikrovės, o ne tik su katalogo diagrama.
Ar galiu greitai paleisti trapecijos formos varžtą ilgai judant?
Galite, bet turite atsižvelgti į plakimą, palaikymo strategiją ir šilumą / nusidėvėjimą. Ilgi ploni varžtai esant dideliam apsisukimų dažniui gali vibruoti. Sprendimai apima pasirinkimą a
didesnio skersmens, pridedant tarpines atramas, sumažinant apsisukimų dažnį pasirenkant laidą arba naudojant kitokį pavaros tipą labai ilgai ir dideliu greičiu.
Kokią informaciją turėčiau siųsti, kad gaučiau tikslią kainą?
Siųsti sriegio žymėjimą, ilgį, efektyvią eigą, apkrovą (statinę / dinaminę), greitį ir darbo ciklą, veržlės tipą / medžiagą, atstumo tikslą, aplinką,
ir galutinio apdirbimo detales. Tai greičiausias būdas gauti konfigūraciją, kuri tinka jūsų mašinai ir išvengia netikėtumų surinkimo metu.
Kiti žingsniai
Jei esate pasiruošę pasirinkti aTrapecijos formos švino varžtaskuri atitinka jūsų apkrovos, greičio ir gyvavimo ciklo tikslus, dirbkite su gamintoju kurie gali palaikyti ir standartinius dydžius, ir individualų galinį apdirbimą.Suzhou Maitu Screw Stryp Manufacturing Co., Ltd. tiekia trapecijos formos švininiai varžtai ir atitinkamos veržlės, skirtos praktiškoms pramoninėms judesių sistemoms, su pasirinkimais, pritaikytais įvairioms aplinkoms ir surinkimo poreikiams.
Pasidalykite savo smūgiu, apkrova, greičiu ir atsako tikslumu, o mes padėsime greitai susiaurinti patikimą konfigūraciją – tada patvirtinkite informaciją naudodami aiškus brėžinys prieš gamybą. Dėl kainų ir techninės pagalbos,susisiekite su mumisšiandien.
