Abstraktus
A Trapecinė sraigtinė veržlėatrodo paprasta – kol jūsų mašina nepradės triukšmauti, nuslysti iš padėties arba susidėvės daug anksčiau nei tikėtasi. Jei kada nors susidūrėte su atsaku, kuris sugadina pakartojamumą, girgždėjimą / triukšmą apkrovos metu, lipnų judesį, dažną pakartotinį tepimą arba siūlų pažeidimus dėl dulkių ir šiukšlių, pagrindinė priežastis dažnai yra veržlės pasirinkimas (medžiaga, tvirtinimas, geometrija ir montavimo būdas), o ne vien varžtas.
Šiame vadove pateikiami realaus pasaulio sprendimų taškai – apkrova, greitis, tikslumas, aplinka, montavimo stilius ir priežiūros lūkesčiai – kad galėtumėte pasirinkti veržlė, kuri veikia taip, kaip reikia jūsų programai. Taip pat rasite praktinę palyginimo lentelę, montavimo patarimus, kurie padės išvengti ankstyvo gedimo, ir trumpi DUK, padėsiantys parašyti švarią, pirkimui paruoštą specifikaciją.
Kontūras
- Įprasti gedimų režimai ir jų sukuriami skausmo taškai
- Kaip elgiasi trapecijos formos veržlė, palyginti su kitomis judėjimo galimybėmis
- Atrankos kontrolinis sąrašas, kurį galite naudoti prieš pateikdami užsakymą
- Medžiagos ir dizaino parinktys (įskaitant anti-atsparumo ir be alyvos pasirinkimus)
- Veržlės formos veiksniai ir tvirtinimo apribojimai
- Montavimo ir priežiūros įpročiai, kurie prailgina tarnavimo laiką
- Kai pasirinktiniai veržlės yra prasmingesnės nei „pakankamai arti“ standartinių dalių
- DUK ir greitas specifikacijų šablonas
Turinys
- Ten, kur trapecijos formos veržlės dažniausiai sugenda tikrose mašinose
- Ką iš tikrųjų daro trapecijos formos veržlė judėjimo sistemoje
- Praktinis atrankos kontrolinis sąrašas
- Palyginti medžiagų ir dizaino variantai
- Veržlių formos ir tvirtinimo būdai
- Atsparumas, tikslumas ir pakartojamumas
- Montavimo patarimai, apsaugantys nuo ankstyvo nusidėvėjimo
- Priežiūros ir gyvenimo pratęsimo įpročiai
- Kai standartiniai riešutai neveikia ir pritaikymas pasiteisina
- DUK
Ten, kur trapecijos formos veržlės dažniausiai sugenda tikrose mašinose
Dauguma pirkėjų nepradeda pirkti aTrapecinė sraigtinė veržlėnes jiems nuobodu. Jie prasideda, nes kažkas skauda: laužo kiekis didėja, priežiūros laikas sprogsta arba judesys „jaučiasi netinkamai“. Čia pateikiami dažniausiai pasitaikantys skausmo taškai ir kas už jų slypi.
- Pozicionavimą griaunantis smūgis:Tarpas tarp veržlės ir varžto yra per didelis, kad atitiktų jūsų tikslumo poreikius, arba konstrukcijai trūksta išankstinės apkrovos. Tai rodoma kaip dvejonės keičiant kryptį, nenuoseklus nukreipimas arba dreifas pasikartojančiais ciklais.
- Triukšmas, vibracija ir „plepalai“:Dažnai priežastis yra nesutapimas, šoninė apkrova, prastas tvirtinimo tvirtumas arba medžiagų poros, kurios sustiprina trintį. Kartais kaltinamas varžtas, tačiau veržlės tvirtinimas ir montavimas dažnai yra tikrasis kaltininkas.
- Greitas susidėvėjimas arba sriegio pažeidimas:Abrazyvinės dulkės, nepakankamas tepimas, netinkama medžiaga kroviniui arba darbo ciklas, dėl kurio susidaro šiluma. Jei jūsų veržlė nusidėvi kaip trintukas, gali būti, kad ji atlieka guolio arba kreiptuvo funkciją (ir neturėtų).
- Prilipimas arba netolygus judėjimas:Užteršimas, dulkėjimas (metalas ant metalo), deformacija veikiant apkrovai arba šiluminio plėtimosi poveikis. Tai, kas atrodo kaip „prastas apdirbimas“, gali būti tiesiog veržlės medžiagos ir darbo aplinkos neatitikimas.
- Per daug priežiūros:Jei jūsų programa netoleruoja dažno pakartotinio tepimo, norėsite, kad dizainas būtų be alyvos / savaime sutepamas arba sukurti polimerai, kurie sumažina trintį ir pritraukia mažiau šiukšlių.
Svarbiausia: pasirenkant veržlę reikia mažiau „rasti veržlę, kuri tinka sriegiui“, o daugiau apie našumo suderinimą su jūsų sistemos tikrovės – apkrovos kelias, kreiptuvai, montavimas, karštis ir užterštumas.
Ką iš tikrųjų daro trapecijos formos veržlė judėjimo sistemoje
A Trapecinė sraigtinė veržlėyra darbinė sąsaja, kuri varžto sukimąsi paverčia tiesine eiga (arba atvirkščiai). Praktiškai jis taip pat tampa trinties sąsaja, susidėvėjimo komponentu ir, jei jūsų dizainas nėra tinkamai palaikomas, šoninių apkrovų „auka“.
Trapecinių sriegių sistemos yra plačiai naudojamos, nes yra tvirtos, ekonomiškos ir tolerantiškos daugeliui pramonės sąlygų. Palyginti su recirkuliaciniais rutuliniais sraigtais, trapecijos formos sistemos paprastai turi didesnę būdingą trintį (tai gali būti naudinga savaime užsifiksuoja esant kai kurioms vertikalioms apkrovoms), bet mažesnis mechaninis efektyvumas esant dideliam greičiui. Tai nėra „gerai“ ar „blogai“ – tai dizaino kompromisas.
Jei jūsų mašinai reikalingas vidutinis greitis, didelė apkrova ir paprastas aptarnavimas, trapecinės veržlės sprendimas dažnai yra puikus sprendimas. inžinerinis pasirinkimas – ypač tada, kai pasirenkate tinkamą medžiagą, prireikus įtraukite neigiamo poveikio strategiją ir tinkamai ją įdiekite.
Praktinis atrankos kontrolinis sąrašas
Prieš pateikdami užklausą dėl kainos arba pateikdami užsakymą, naudokite šį kontrolinį sąrašą. Tai užkerta kelią dažniausiai pasitaikančiam (ir brangiausiam) neatitikimui: nusipirkti „tinkančią“ veržlę bet veikia prastai.
- Apkrovos tipas:tik ašinis, ar jūsų sistema netyčia taiko šoninę apkrovą? (Šoninė apkrova turi būti tvarkoma kreiptuvais / guoliais.)
- Darbo ciklas ir greitis:atsitiktinis reguliavimas, nuolatinis važiavimas dviračiu ar greita kelionė, kuri sukuria šilumą?
- Reikia tikslumo:ar standartinis atstumas yra priimtinas, ar jums reikalingas sprendimas, apsaugantis nuo atbulinės eigos, kad būtų nuoseklus atsukimas?
- Aplinka:dulkės, drožlės, drėgmė, plovimas, švarios patalpos higienos reikalavimai, chemikalai ar temperatūros svyravimai?
- Tepimo politika:ar galite tepti reguliariai, ar jums reikia mažai priežiūros / be alyvos?
- Montavimo apribojimai:flanšinis tvirtinimas, blokinis tvirtinimas, kompaktiškas apvalkalas arba platus korpusas, kad būtų išvengta sukimosi?
- Triukšmas ir pojūtis:ar norite „tylaus ir sklandaus“ judėjimo patirties (dažnai polimerinio ar optimizuoto kompozito pasirinkimas)?
- Paslaugos strategija:ar norite, kad veržlė būtų keičiama susidėvinti dalis (įprasta), ar ilgesnė konstrukcija iš aukščiausios kokybės medžiagų?
Jei galite aiškiai atsakyti į šiuos klausimus, jūsų tiekėjas gali rekomenduoti tinkamą sriegio tvirtinimą, veržlės geometriją ir medžiagų porą su daug mažiau iteracijų.
Palyginti medžiagų ir dizaino variantai
Skirtingos veržlių medžiagos elgiasi skirtingai dėl trinties, karščio ir užteršimo. Geriausias pasirinkimas priklauso nuo jūsų realių darbo sąlygų, ne tik „stipresnis yra geriau“. Naudokite toliau pateiktą lentelę kaip greito sprendimo žemėlapį.
| Parinktis | Stiprybės | Geriausiai tinka | Atsargiai |
|---|---|---|---|
| Žalvaris / bronza | Stabilus veikimas, geras nusidėvėjimas, plačiai naudojamas, nuspėjamas apdirbimas | Bendras pramoninis judėjimas, vidutinės apkrovos, įrodyti ilgalaikio naudojimo atvejai | Daugeliu atvejų reikia tepti; šiukšlės gali pagreitinti nusidėvėjimą |
| Plienas (anglis / nerūdijantis) | Didelis stiprumas, stiprus sriegio sukibimas, korozijos galimybės su nerūdijančio plieno | Didesnės apkrovos, atšiauri mechaninė aplinka, specialūs konstrukciniai poreikiai | Metalo ant metalo trintis gali būti triukšminga; reikalauja kruopštaus tepimo ir derinimo |
| Nailonas (pvz., PA medžiagos) | Mažas triukšmas, lengvesnis svoris, sklandesnis pojūtis, tinka daugeliui vidutinio sunkumo užduočių | Automatikos moduliai, tylesnio judėjimo reikalavimai, ekonomiški projektai | Temperatūra ir drėgmė gali turėti įtakos matmenims; netinka dideliam karščiui |
| POM (acetalis) | Maža trintis, geras matmenų stabilumas, švarus veikimas | Lengvos ir vidutinės galios sistemos, taikymas, kuriam reikalingas sklandus judėjimas ir mažiau tepimo | Apkrovos ribos priklauso nuo konstrukcijos; vengti per didelio karščio susidarymo |
| PEEK (aukštos kokybės polimeras) | Puikus veikimas sudėtingomis sąlygomis, stiprus, stabilus, ilgaamžiškumas | Didesnio našumo automatika, specializuotos aplinkos, ilgi aptarnavimo intervalai | Didesnė medžiagų kaina; sistemos dizainas turėtų pateisinti atnaujinimą |

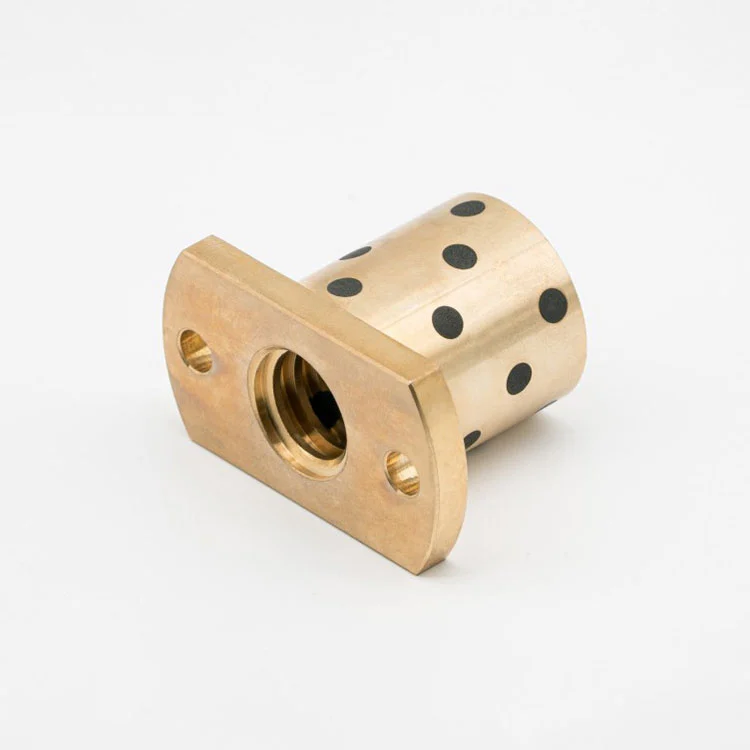

| Be alyvos / savaime tepantis kompozitas | Sumažėjusi techninė priežiūra, geresnis elgesys ten, kur tepti nepraktiška | Dulkėtos/nešvarios zonos, vietos, kur riebalai pritraukia teršalus, ribotos prieigos įranga | Vis dar reikia teisingo derinimo; „be alyvos“ nereiškia „nepaisyti patikrinimo“ |
| Anti-atlenkiamas dizainas | Pagerina atbulinės eigos pakartojamumą, sumažina žaismą be pernelyg tvirto prigludimo | Puslaidininkinė, medicininė, matavimo ir tikslioji padėties nustatymo įranga | Išankstinė apkrova gali šiek tiek padidinti trintį; pasirinkti pagal greitį ir sukimo momentą |
Praktinis patarimas: kai jūsų aplinka nešvari, „daugiau riebalų“ kartais gali pabloginti situaciją, nes sulaiko abrazyvines daleles. Tokiais atvejais savaime sutepamos konstrukcijos arba polimerų pagrindu pagamintos parinktys gali būti protingesnis kelias į ilgesnį tarnavimo laiką ir nuoseklesnį judėjimą.
Veržlių formos ir tvirtinimo būdai
Net ir naudojant tobulą medžiagą, netinkama geometrija gali sukelti galvos skausmą montuojant arba sukelti sukimąsi, laisvumą ar silpną standumą. Įprasti veržlių formos veiksniai egzistuoja dėl priežasties – kiekvienas išsprendžia montavimo problemą.
- Tiesus (cilindrinis) tipas:paprastas integravimas, kai jūsų korpusas jau palaiko išlygiavimo ir anti-sukimosi funkcijas.
- Flanšo tipas:lengvas ašinis padėties nustatymas ir varžtų tvirtinimas; naudinga, kai reikia greitai pakeisti ir nuosekliai surinkti.
- Bloko tipas:stabilus tvirtinimas, lengvesnis apsisukimo valdymas ir patogus pritaikyti mašinų rėmams.
- Platus tipas:papildomas kontaktinis plotas ir tam tikrų korpusų tvirtumas; gali padėti sumažinti nepageidaujamą posūkį.
- Kompaktiškas ekonomiškas tipas:erdvę taupančios konstrukcijos, kuriose svarbu vokas, o apkrova nedidelė.
Jei jūsų veržlė laisvai sukasi, jūsų ašis pasisuks netinkamai. Visada įsitikinkite, kad tvirtinimo konstrukcija neleidžia veržlei suktis, o varžtas yra išlygintas su savo linijiniais kreiptuvais.
Atsparumas, tikslumas ir pakartojamumas
Atbulas yra „prarastas judesys“, kurį jaučiate keičiant kryptį – jūsų važiavimas sukasi, bet scena nejuda iš karto. Daugelyje sistemų neigiamas poveikis yra priimtinas. Kitose srityse – rinkimo ir vietos, metrologijos, dozavimo įrangos, mikropadėties nustatymo – tai yra sandorių nutraukimas.
Štai praktiniai būdai, kaip valdyti atsaką nesukuriant naujų problemų:
- Naudokite anti-atlenkimo veržlę:padalintas / iš anksto įkeltas išdėstymas gali sumažinti grojimą ir išlaikyti judesį sklandų. Tai dažnai yra švariausias pasirinkimas tikslioms sistemoms.
- Suderinkite veržlę su varžtu:sriegio profilis, žingsnis / švino ir tinkamumo klasė turi būti vienodi. „Beveik suderinama“ tampa triukšminga ir greitai nusidėvi.
- Valdykite išlygiavimą ir šoninę apkrovą:atstumas kaltinamas dėl problemų, kurias iš tikrųjų sukelia įrišimas dėl netinkamo suderinimo.
- Patikrinkite sukimo momento ribą:sumažinus atstumą, paprastai šiek tiek padidėja trintis. Įsitikinkite, kad jūsų variklis / pavara gali jį valdyti be perkaitimo.
Jei jūsų tikslas yra pakartojamumas, sistema yra tokia gera, kokia yra jos silpniausia grandis: veržlių tvirtinimas, varžtų tiesumas, kreipiamojo bėgio kokybė, guolių atrama ir surinkimo išlygiavimas sąveikauja. Laikykite veržlę kaip sistemos komponentą, o ne kaip atskirą prekę.
Montavimo patarimai, apsaugantys nuo ankstyvo nusidėvėjimo
Daugelis ankstyvų gedimų yra „įdiegti“. Aukštos kokybėsTrapecinė sraigtinė veržlėgali greitai susidėvėti, jei yra priverstinis kovoti su nesuderinamumu ar šoninėmis apkrovomis. Šie įpročiai yra nuobodūs, tačiau jie sutaupo mėnesių.
- Leiskite kreiptuvams valdyti šonines apkrovas:naudokite linijinius bėgelius / įvores, kad varžtų ir veržlių pora matytų daugiausia ašinę apkrovą.
- Laikykite tvirtą varžto atramą:Tinkami galiniai guoliai sumažina plakimą ir vibraciją, ypač ilgesnio judesio metu.
- Sulygiuokite prieš priverždami:lengvai surinkite, perkelkite visą eigą ranka/mažu greičiu, tada palaipsniui sukite tvirtinimo detales.
- Apsaugokite nuo šiukšlių:dumplės, dangteliai ir valytuvai labai sumažina abrazyvinį susidėvėjimą dulkėtoje ar drožlių aplinkoje.
- Nepriveržkite sukimąsi stabdančių funkcijų:netolygiai užveržus veržlės korpusą, jis gali būti iškreiptas ir susirišti.
Jei kelionės metu jaučiate įtemptas vietas, sustokite ir diagnozuokite išlygiavimą – „nepradėkite“. Perėjimas – tai kaip pažeidžiami siūlai, varikliai perkaista, o veržlės tampa aukojama dalimi dėl problemos kitur ašyje.
Priežiūros ir gyvenimo pratęsimo įpročiai
Trapecijos formos sistemos gali būti ilgalaikės, kai trintį traktuojate kaip valdomą kintamąjį, o ne kaip pasekmes.
- Nustatykite tikrovišką tepimo tvarką:rinkitės tepalo tipą, atsižvelgdami į temperatūrą ir užterštumą, ir laikykitės nuoseklių intervalų.
- Išvalykite prieš pakartotinai sutepdami:įpylus riebalų ant smėliukų, susidaro šlifavimo pasta.
- Patikrinkite ankstyvus simptomus:didėjantis sukimo momentas, padidėjęs triukšmas arba matomas dulkių susikaupimas yra ankstyvi įspėjimai.
- Trasos ciklo skaičius:jei veržlė yra suprojektuotas susidėvėjęs komponentas, suplanuotas keitimas leidžia išvengti netikėtumų prastovų metu.
- Jei reikia, naudokite be alyvos / savaiminio sutepimo parinktis:ypač kai prieiga yra ribota arba svarbu švara.
Paprastas techninės priežiūros žurnalas – data, aplinkos pastabos, sukimo momento / triukšmo stebėjimai – dažnai pasako daugiau, nei kada nors pasakys sugedusi dalis.
Kai standartiniai riešutai neveikia ir pritaikymas pasiteisina
Standartinės katalogo dalys yra puikios – kol jūsų montavimo vieta nėra keista, jūsų aplinka nėra griežta arba jūsų tikslumo reikalavimai yra negailestingi. Tinkinimas paprastai pateisinamas, kai yra teisingas vienas iš šių dalykų:
- Jums reikia konkrečios veržlės formos, kad tiktų esamam korpusui (blokas, flanšas, platus korpusas, kompaktiškas apvalkalas).
- Subalansuojate tikslumą su sklandumu ir norite pritaikyto požiūrio į priešpriešinį poveikį.
- Turite aplinkos apribojimų (higiena, mažas užterštumo toleravimas, ribota prieiga prie tepimo).
- Norite konkretaus polimero veikimo profilio (maža trintis, mažas triukšmas, stabilumas arba ilgesni priežiūros intervalai).
- Jums reikia patikimo sriegio sujungimo su tiksliniu varžtu ir norite kontroliuoti suderinimą, o ne spėlioti.
Suzhou Maitu Screw Stryp Manufacturing Co., Ltd.pagrindinis dėmesys skiriamas trapecinių veržlių suderinimui su realiais naudojimo poreikiais, įskaitant kelių tipų veržles, Sukurtos polimerų parinktys, tirpalai be alyvos ir konfigūracijos, apsaugančios nuo atstūmimo, kad veržlė veiktų su varžtu, korpusu ir aplinka užuot su jais kovoję.
Jei ruošiate pirkimo specifikaciją, pateikiame paprastą struktūrą, kurią galite nusiųsti tiekėjui, kad paspartintumėte pasirinkimą:
- Temos pavadinimas:trapecijos dydis + švinas / žingsnis + ranka (dešinė / kairė) + bet kokie specialūs profilio užrašai
- Riešutų stilius:tiesus / flanšas / blokas / platus / kompaktiškas + rakto matmenys + apsaugos nuo sukimosi metodas
- Medžiaga:žalvario/bronzos/plieno/polimero tipo + aplinkosaugos pastabos (dulkės, plovimas, temperatūra)
- Našumo tikslai:atbulinės eigos lūkesčiai, triukšmo pasirinkimas, tepimo politika, darbo ciklas
DUK
K:Ar galiu pakeisti susidėvėjusią veržlę nepakeitęs varžto?
A:Dažnai taip, bet tai priklauso nuo varžtų susidėvėjimo. Jei varžtų sriegiai yra akivaizdžiai nusidėvėję arba ašies sukimo momentas labai padidėjo,
nauja veržlė gali neatstatyti veikimo. Norint nustatyti kritinę padėtį, įvertinkite abu komponentus kartu.
K:Ar be alyvos veržlė tikrai nereikalauja priežiūros?
A:Konstrukcijos be alyvos sumažina tepimo reikalavimus ir padeda tose vietose, kur tepalas yra nepraktiškas, tačiau juos vis tiek reikia patikrinti.
Išlygiavimas, užteršimas ir šoninė apkrova gali sutrumpinti tarnavimo laiką, nepaisant tepimo strategijos.
K:Kokia medžiaga geriausiai tinka ramiam judėjimui?
A:Daugelis polimerų variantų (pvz., nailono arba acetalio pagrindu pagamintų medžiagų) gali sumažinti triukšmą ir užtikrinti sklandesnį pojūtį.
Esant sudėtingesnėms sąlygoms, didesnio našumo polimerai gali pasiūlyti geresnį stabilumą ir ilgesnį tarnavimo laiką.
K:Ar man visada reikalinga veržlė, apsauganti nuo atšokimo tikslumo?
A:Ne visada. Jei jūsų programa retai keičia kryptį arba valdymo sistema kompensuoja atstumą, standartinis atstumas gali būti tinkamas.
Jei atbulinės eigos pakartojamumas yra svarbus, dažniausiai tiesioginis sprendimas yra dizainas, apsaugantis nuo atbulinio smūgio.
K:Kodėl mano veržlė greitai susidėvi, nors apkrova „neviršija specifikacijos“?
A:Dažniausios priežastys yra nesutapimas, šoninė apkrova (vadovai neatlieka savo darbo), užterštumas ir šilumos kaupimasis dėl darbo ciklo.
Ašies konstrukcijos ar montavimo tvirtinimas dažnai prailgina tarnavimo laiką labiau nei perėjimas prie „tvirtesnės“ veržlės.
K:Kokią informaciją turėčiau siųsti, kad greitai gaučiau tinkamą rekomendaciją?
A:Įtraukite sriegio dydį / švino, eigos ilgį, apkrovos kryptį ir dydį, greitį / darbo ciklą, aplinką (dulkes / vandenį / chemines medžiagas),
montavimo stilius ir ar reikalingas blyksnio valdymas. Taip pat padeda surinkimo vietos nuotraukos.
Išvada
TeisėTrapecinė sraigtinė veržlėnėra tik srieginė dalis – tai sprendimas dėl veikimo, turintis įtakos triukšmui, tikslumui, tarnavimo laikui, ir priežiūros darbų krūvis. Kai priderinate medžiagą, veržlės geometriją, atstumo strategiją ir montavimo praktiką prie faktinių darbo sąlygų, trapecijos formos sistemos gali būti nepaprastai patikimos ir ekonomiškos.
Jei reikia pagalbos pasirenkant standartinę parinktį arba pritaikant veržlę prie būsto, krovinio ir aplinkos, susisiekite suSuzhou Maitu Screw Stryp Manufacturing Co., Ltd.su pagrindiniais parametrais ir taikymo pastabomis – tadasusisiekite su mumiskad jūsų ašies problemas paverstumėte stabiliu, pakartojamu judesio sprendimu.
